GIRO EN SENTIDO HORARIO

DR + : Fresado sincronizado con M3
DR – : Fresado a contramarcha con M3
Cálculos:
Aproximación lateral k = K x R
K: Factor de solapamiento, determinado en MP7430
R: Radio de la fresa

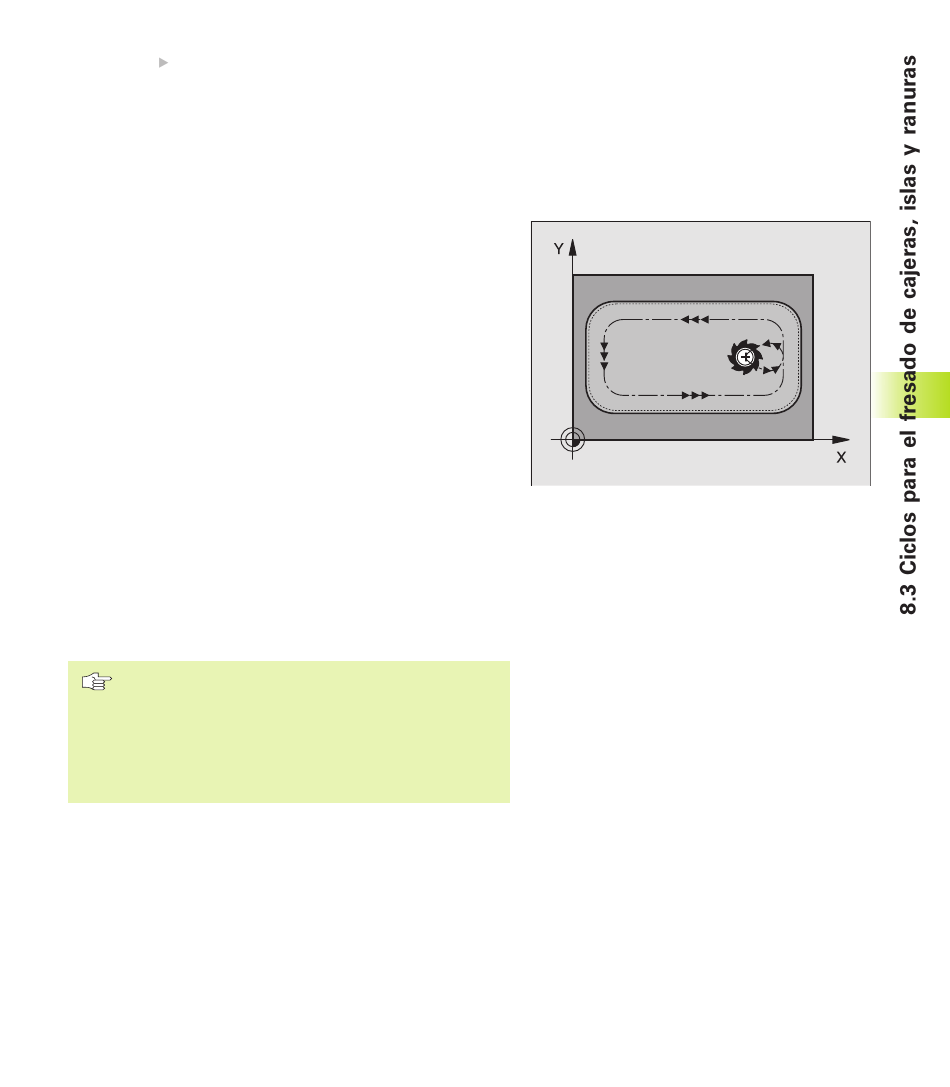

ACABADO DE CAJERA (ciclo 212)
1 El TNC desplaza automáticamente la hta. en el eje de la misma a
la DISTANCIA DE SEGURIDAD, o, si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. Para el cálculo del
pto. inicial, el TNC tiene en cuenta la SOBREMEDIDA y el radio de
la hta. Si es preciso el TNC penetra en el centro de la cajera
3 En el caso de que la hta. esté sobre la 2ª DISTANCIA DE
SEGURIDAD, el TNC desplaza la hta. en marcha rápida FMAX a la
DISTANCIA DE SEGURIDAD y desde allí, con AVANCE DE
PROFUNDIZACION a la primera PROFUNDIDAD DE PASADA.
4 A continuación la hta. se desplaza tangencialmente hacia el
contorno parcialmente terminado y fresa una vuelta en sentido
sincronizado al avance
5 Después la hta. sale tangencialmente del contorno al punto de
partida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la
PROFUNDIDAD programada
7 Al final del ciclo el TNC desplaza la hta. en marcha rápida a la
DISTANCIA DE SEGURIDAD, o si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD y a continuación al centro de la cajera
(posición final=posición de partida).
Antes de la programación deberá tenerse en cuenta
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un AVANCE pequeño para la
PROFUNDIDAD DE PASADA
Tamaño de la cajera: El triple del radio de la hta.
TNC 310 de HEIDENHAIN 99
