8.5 Ciclos para el planeado

El TNC dispone de dos ciclos con los cuales se pueden mecanizar
superficies con las siguientes características:
Ser planas y rectangulares
Ser planas según un ángulo oblícuo
Estar inclinadas de cualquier forma
Estar unidas entre sí
Ciclo
230 PLANEADO
Para superficies rectangulares planas
231 SUPERFICIE REGULAR
Para superficies inclinadas

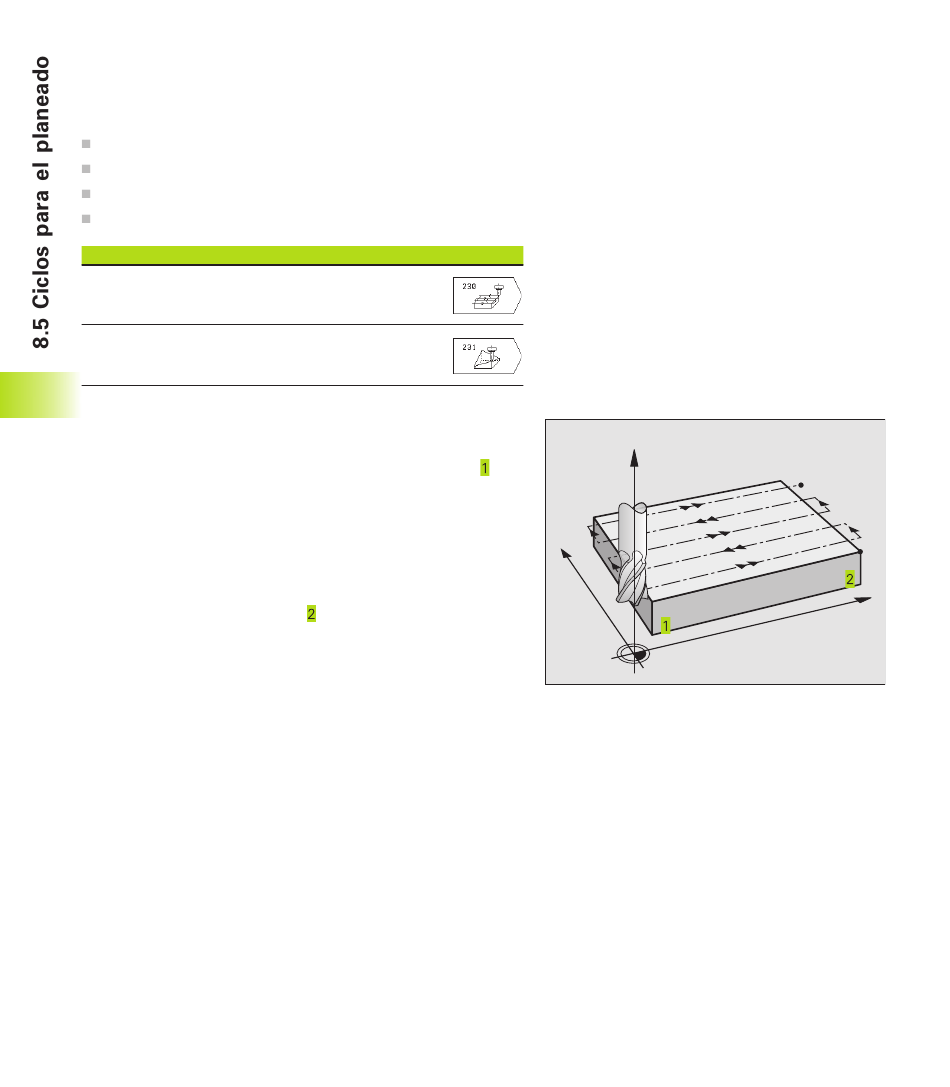

PLANEADO (ciclo 230)

1 El TNC posiciona la hta. en marcha rápida FMAX desde la posición
actual en el plano de mecanizado sobre el punto de partida
TNC desplaza la hta. según el radio de la misma hacia la izquierda
y hacia arriba
2 A continuación la hta. se desplaza con FMAX en el eje de la
misma a la DISTANCIA DE SEGURIDAD y posteriormente con el
AVANCE DE PROFUNDIZACIÓN sobre la posición de partida
programada en el eje de la herramienta.
3 Después la hta. se desplaza con el AVANCE DE FRESADO
programado sobre el punto final
con los datos del punto inicial, de la longitud y del radio de la
herramienta programados.
4 El TNC desplaza la herramienta con AVANCE DE FRESADO
TRANSVERSAL sobre el punto de partida de la siguiente línea; el
TNC calcula este desplazamiento con la anchura y el número de
cortes programados.
5 Después la herramienta se retira en la dirección negativa del eje
X
6 El planeado se repite hasta mecanizar completamente la
superficie programada
7 Al final el TNC retira la hta. con FMAX a la DISTANCIA DE
SEGURIDAD
120
Softkey
; el
; el TNC calcula el punto final
Z
Y
8 Programación: Ciclos
X
