4 Conecte la tarjeta al plano posterior SAS.
Conecte el conector del cable de datos SAS con la etiqueta "Control-
a
ler 0" al conector blanco de la tarjeta, y el conector con la etiqueta
"Controller 1" al conector negro de la tarjeta. Vea la ilustración 3-25.
Coloque el cable de datos SAS y el cable SATA conectado a la tarjeta
b
mediadora del periférico debajo de la esquina inferior derecha de la
placa base (como se indica en la Figure 6-1) y pase los cables por los
ganchos para cables del lado interior del chasis.
Conecte el conector con la etiqueta "BKPLN A" al conector SAS A del
c
plano posterior, y el conector "BKPLN B" al conector SAS B del plano
posterior.

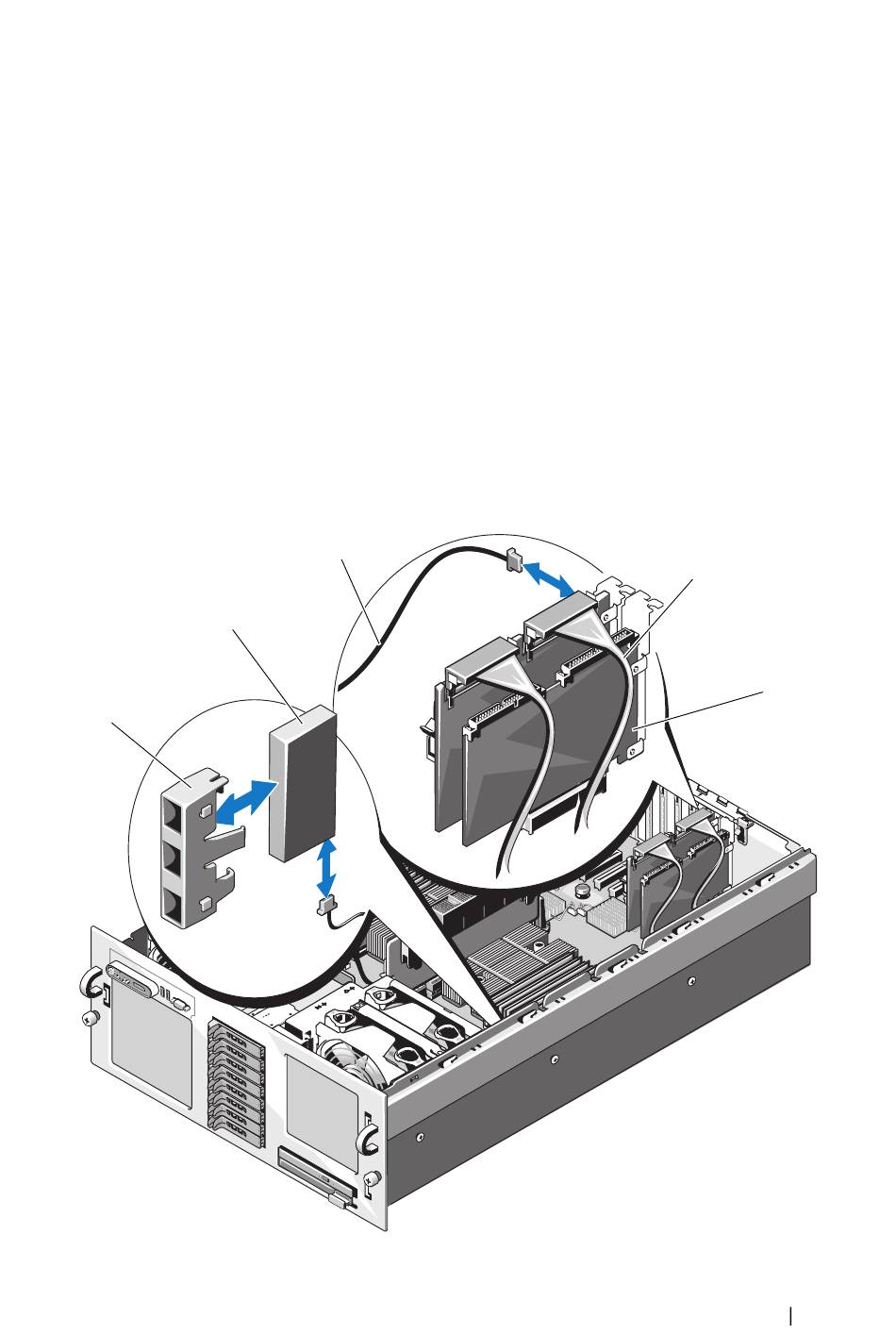

Ilustración 3-25. Instalación de una controladora RAID SAS
2
1
3
Instalación de los componentes del sistema
4
5
