30 de julio de 2004
CIRCUITOS IMPRESOS Y DISCO DURO

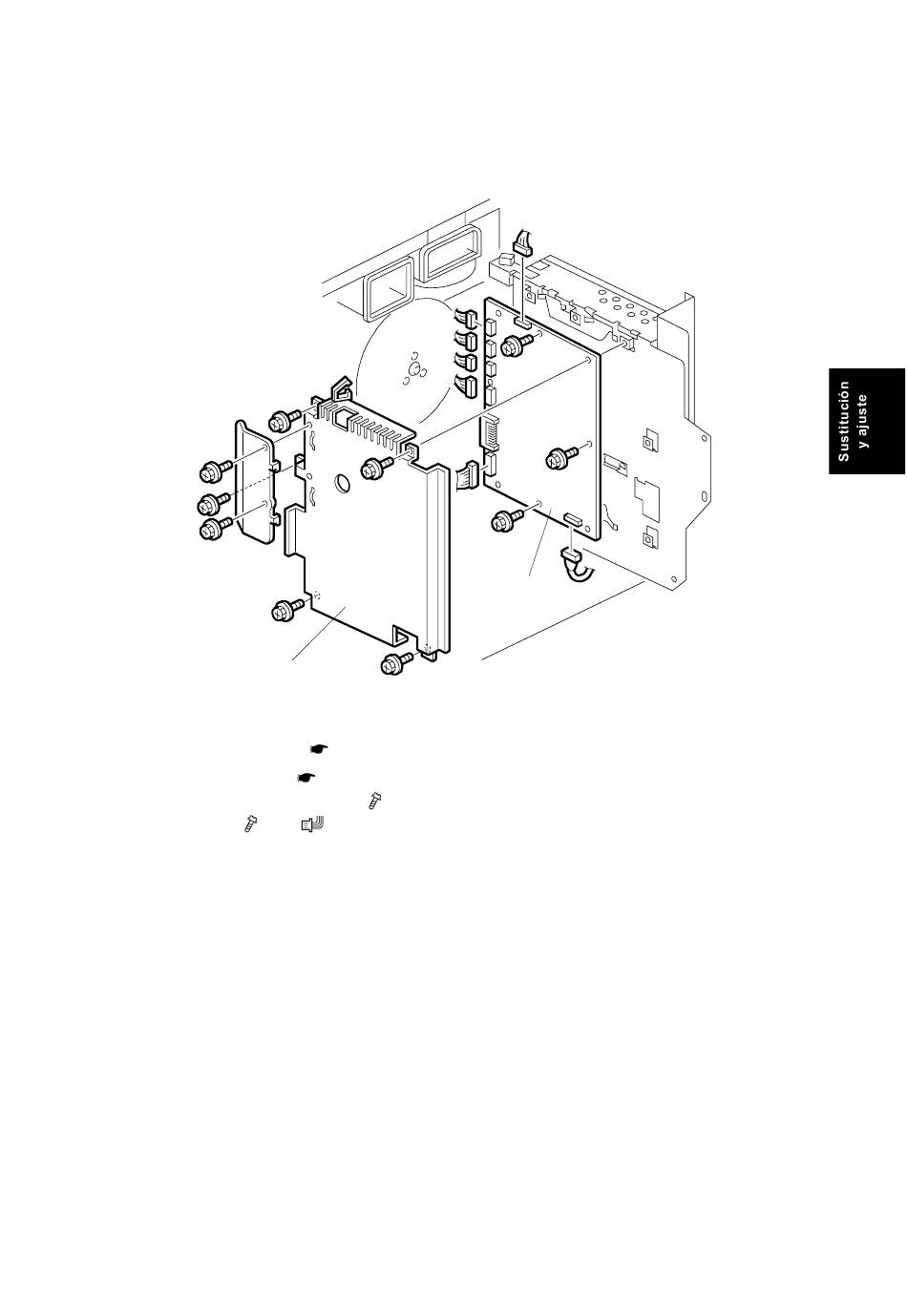

3.12.3 CIRCUITO IPU

Serie B064: Circuito IPU

[B]
[A]
B140R857.WMF
Cubierta superior trasera (
3.3.5)
Abra la unidad del PCB (
3.12.2)
[A]: Cubierta de la unidad PCB ( x 7)
[B]: Circuito IPU ( x 3,
x 7)
3-117
