Installing the optional 1.8-inch solid state drives

Instalación de la unidad óptica opcional
Installing the optional 1.8-inch solid state drives
Prerequisites
CAUTION: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio autorizado. El usuario debe
llevar a cabo únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del
producto o indicadas por el personal de servicio y de asistencia en línea o telefónica. Los daños causados por reparaciones no
autorizadas por Dell no están cubiertos por la garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
1 Ensure that you follow the
2 Follow the procedure listed in
3 If installed, remove the optical drive blank or the solid state drives (SSDs) tray by pressing the blue release tab at the back of the
blank or tray and pushing the blank or tray out of the system.
Steps
1 Align and insert the SSD into the SSD tray.
2 Press the SSD until it locks into place.

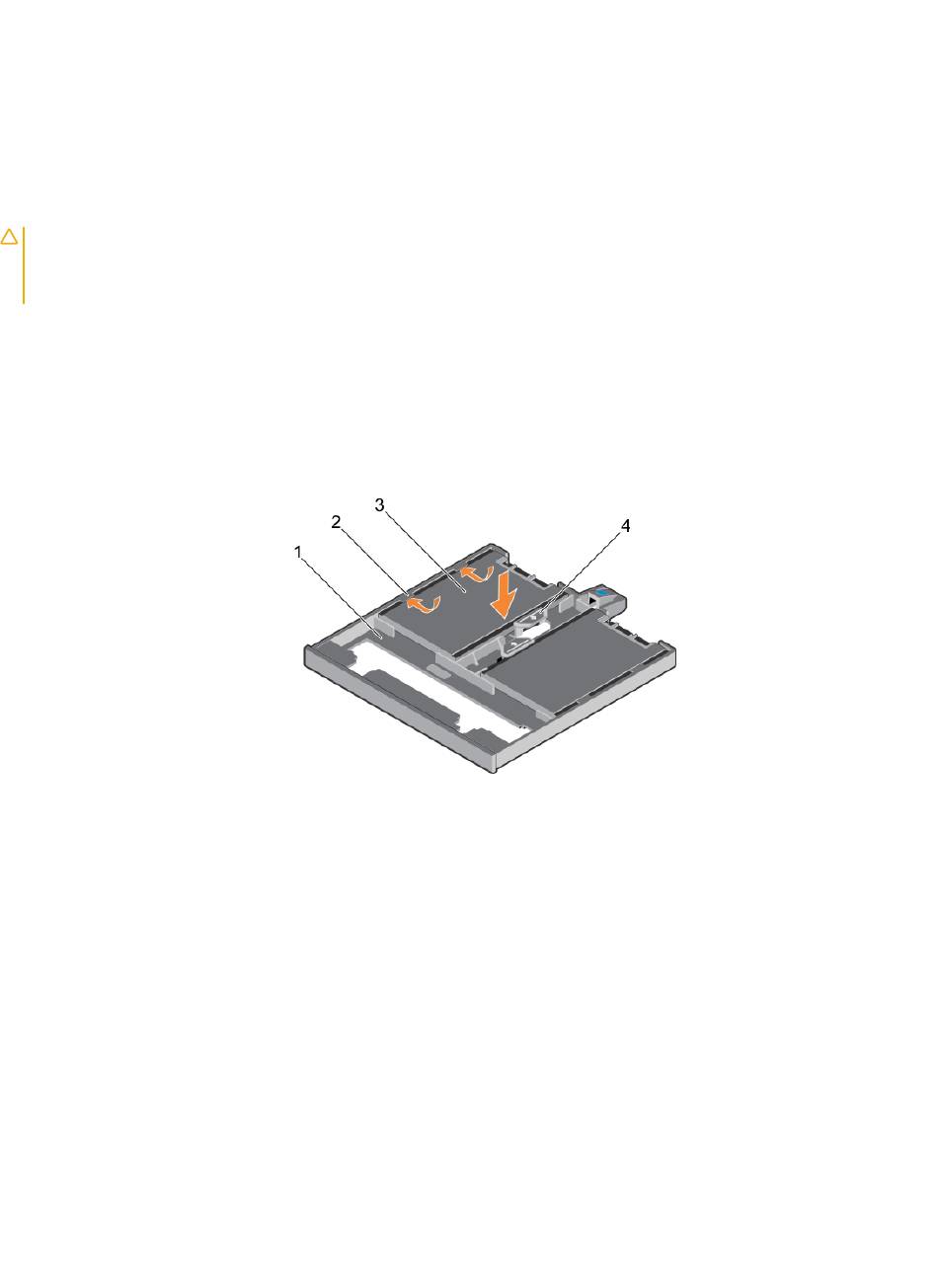

Figure 38. Installing the 1.8-inch solid state drives into the SSD tray
1 SSD tray
3 SSD
3 Press the SSD release tab on the SSD tray, and slide the SSD under the tabs on the tray.
4 Press the SSD until it locks into place.
5 Align the SSD tray with the optical drive slot on the front of chassis.
6 Slide the SSD tray into the slot until the latch snaps into place.
7 Connect the power and data cable to the back of the SSD.
8 Route the power and data cable underneath the cable routing latch of the system.
9 Connect the power and data cable to the connectors on the system board.
Instrucciones de seguridad.
Antes de trabajar en el interior de su equipo.
2 tabs on the tray
4 SSD release tab
Instalación y extracción de los componentes del sistema 83
