- Página 1 MANUAL DE FUNCIONAMIENTO MANUAL DE FUNCIONAMIENTO INSTRUCTIONS MANUAL KPS-LX30LED Luxómetro digital Digital light meter KPS-LX30LED 602450011...
-
Página 2: Información Sobre Seguridad
• Descripción de los símbolos de seguridad inflamables. Este manual contiene información básica para el manejo seguro y el mante- nimiento del KPS-LX30LED. Lea atentamente la siguiente información sobre seguridad antes del uso. Información importante sobre seguridad Cumple con la normativa de la Unión Europea. - Página 3 KPS-LX30LED • Luxómetro digital funcione normalmente y que no haya sufrido daños durante el transporte y el almacenamiento. En caso de que presente daños, contacte con el proveedor Antes de utilizar el instrumento por primera vez, verifique que el luxómetro 2) Colocación...
-
Página 4: Descripción Del Producto
KPS-LX30LED • Luxómetro digital • Mantenga el luxómetro alejado de la luz solar directa para garantizar su normal funcionamiento y una larga vida útil. • Si el instrumento está sometido a los efectos de un campo electromagnético intensivo, sus funciones se verán afectadas. -
Página 5: Características Destacadas
KPS- LX30LED es capaz de medir con precisión gran variedad de fuentes de ilumi- Hoy en día, las fuentes de iluminación LED se han vuelvo populares y es-... -
Página 6: Denominación Y Función De Los Componentes

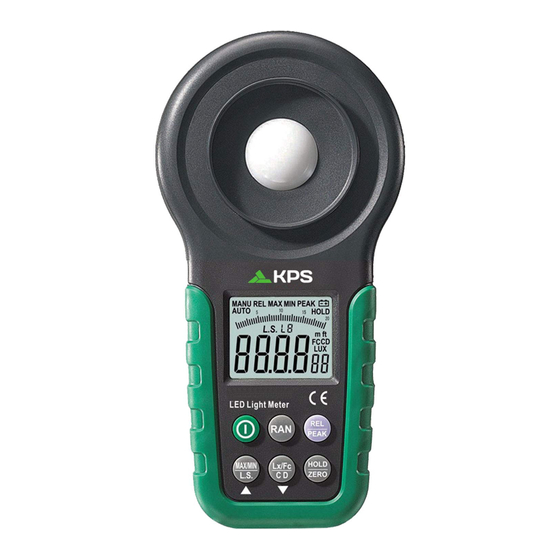

KPS-LX30LED • Luxómetro digital • Diseño compacto, duradero y portátil. 3.3 Denominación y función de los componentes 3.3.1 Vista frontal KPS-LX30LED (1) Cubierta protectora del sensor óptico (2) Sensor óptico (3) Pantalla LCD mento y una pulsación larga durante 1segundo para apagarlo. -
Página 7: Pantalla Lcd
KPS-LX30LED • Luxómetro digital activar y desactivar los tonos al pulsar las teclas. (5) Tecla de consulta de los valores máximo y mínimo (MAX/MIN/L.S.) (6) Tecla de conversión (Lux/Fc/CD) de retención de datos. (7) Tecla multiuso para retención de datos y calibración: -Retención de datos: una pulsación corta de la tecla para entrar/salir del modo... -
Página 8: Metodos De Medición
KPS-LX30LED • Luxómetro digital (5) El dígito muestra información sobre la medición actual. (6) Unidad Lux (7) Unidad CD (8) Unidad Fc (9) Unidad metro/pies (10) Modo retención de datos (11) Batería baja (12) Modo medición de pico (13) Modo medición mínimo (14) Modo medición máximo... -
Página 9: Principios De Funcionamiento
(o el sensor óptico). • En los siguientes casos prácticos, el usuario permanece debajo de una KPS-LX30LED y colóquelo en ángulo con respecto a la fuente de ilumina- fuente de iluminación. Retire la cubierta protectora del sensor del luxómetro... - Página 10 Figura 4-1 durante un breve periodo de tiempo para encender el luxómetro. La pantalla • Mantenga pulsada la tecla de encendido (4) del instrumento KPS-LX30LED tirá dos sonidos, y en el medio de la pantalla aparecerá el mensaje “AUTO”. Esto indica que el modo de medición automático está activado.
- Página 11 KPS-LX30LED • Luxómetro digital positivo saldrá del modo de medición del valor relativo y regresará al modo pantalla desaparecerá. de medición original, y el mensaje “REL” en la parte superior izquierda de la • Si se pulsa la tecla durante un segundo, el instrumento pasará al modo de medición de pico, y en la parte superior derecha de la pantalla aparecerán...
-
Página 12: Modo De Medición De Selección De Escala Manual
KPS-LX30LED • Luxómetro digital • En algunos modos de medición, la barra analógica del medio de la pantalla cuentra en la parte superior de la superficie esférica bajo la luz. • Durante la lectura, es posible bloquear los datos existentes manteniendo cambiará... - Página 13 KPS-LX30LED • Luxómetro digital Figura 5-1-1 20,00 Lux 200,0 Lux 2.000 Lux 20.000 Lux 200.000 Lux Consejos efecto en el modo de medición del valor pico, el modo de medición del valor relativo y el modo de consulta del valor máximo y mínimo.
-
Página 14: Modo De Medición Del Valor Relativo/Pico
KPS-LX30LED • Luxómetro digital • En el modo de medición del valor relativo y el modo de consulta del valor máximo/mínimo, mantenga pulsada la tecla durante un segundo para regre- sar al modo de selección de escala automática. to en el modo de medición del valor pico, el modo de retención de datos y el modo de calibración cero. -
Página 15: Modo De Consulta Del Valor Máximo/Mínimo
KPS-LX30LED • Luxómetro digital Figura 5-1-2A Figura 5-1-2B Figura 5-1-2C Consejos sólo tiene efecto en el modo de medición automática, el modo de medición del valor pico, el modo de consulta del valor máximo/mínimo y el modo de • La pulsación de la tecla REL/PEAK durante un breve periodo de tiempo retención de datos. -
Página 16: Modo De Retención De Datos Y De Calibración Cero
KPS-LX30LED • Luxómetro digital Figura 5-1-3 Consejos • En un modo distinto a la calibración cero, mantenga pulsada la tecla “MAX/ MIN” durante un breve periodo de tiempo para utilizar las funciones de con- sulta del valor máximo/mínimo. 5.4 Modo de retención de datos y de calibración cero tiempo, en la parte superior izquierda de la pantalla aparecerá... -
Página 17: Modo De Selección De Fuente
KPS-LX30LED • Luxómetro digital Figura 5-1-4A Figura 5-1-4B Aviso • Antes de realizar la calibración cero, el sensor óptico deberá estar tapado con la cubierta protectora del sensor óptico. Consejos tención de datos. • En un modo distinto a la calibración cero, mantenga pulsada la tecla “HOLD/ ZERO”... -
Página 18: Modo De Medición De La Intensidad Lumínica
KPS-LX30LED • Luxómetro digital - L5 - LED luz azul: 1.475 - L6 - LED luz morada: 1.148 - L7 -- L9 - iluminación estándar por defecto: 1.000 5.6 Modo de medición de la intensidad lumínica • Presione el botón “Lx/Fc/CD” durante un segundo y la pantalla cambiará a... -
Página 19: Apagado Automático
APAGADO AUTOMÁTICO Figura 5-6-1 Figura 5-6-2 Figura 5-6-3 Si las teclas permanecen inactivas durante un largo periodo de tiempo, el ins- trumento KPS-LX30LED se apagará automáticamente transcurridos aproxi- madamente 10 minutos. INFORMACIÓN TÉCNICA • Temperatura: ción) - Funcionamiento: -10~50ºC, humedad relativa máxima 80% (sin condensa- - Almacenamiento: -10~50ºC, humedad relativa máxima 80% (sin condensa-... -
Página 20: Mantenimiento Y Servicio Técnico
KPS-LX30LED • Luxómetro digital • Características de la desviación del ángulo del coseno • - ±6% con otra fuente de luz visible Ángulo del coseno Desviaciones 30° ±2% Nota: el ángulo del coseno se corrige conforme a JIS C 1609:1993 y 60°... -
Página 21: Sustitución De La Pila
KPS-LX30LED • Luxómetro digital mento de un modo incorrecto. 3) Antes de enviar el instrumento al fabricante para su reparación, el usuario deberá extraer la pila y describir detalladamente los fallos, así como embalar debidamente el instrumento para evitar daños durante el transporte. Nuestra empresa no asumirá... -
Página 22: Intervalo De Calibración
KPS-LX30LED • Luxómetro digital Advertencia Preste atención a la polaridad correcta de la pila al colocarla o sustituirla. En caso de que la polaridad esté invertida, el instrumento resultará dañado, pudiendo producirse incluso explosiones o fuego. No conecte la polaridad de una pila con la de otra por medio de un cable, ni arroje las pilas al fuego, ya que provocará... -
Página 23: Open-Package Inspection
Do not use the light meter in the environment full of dusts or having gas • Safety mark description substances and flammable steam substances! This manual contains basic information for KPS-LX30LED safety operation and maintenance. Please read carefully following safety information before use. Important information which the user must read before... - Página 24 KPS-LX30LED • Digital light meter damaged during storage and transportation. In case of any damage, please contact the supplier. 2) Placement - Operational temperature and humidity range: -10ºC~50ºC (14~122°F) <80%RH (non-condensed) - Storage temperature and humidity range: -10ºC~+50ºC (14~122°F) <70%RH...
-
Página 25: Product Description
KPS-LX30LED • Digital light meter long-term service life. will be affected. • If the meter is subject to effect of intensive electromagnetic field, its functions • Only use batteries specified in technical data. play, the user should replace batteries. • Batteries should avoid damp. If the low battery symbol appears on the dis- Tips •... - Página 26 KPS-LX30LED • Digital light meter illuminance. with more frequency; the photo sensor on the KPS-LX30LED is capable of Today, LED lighting fixtures are becoming more popular and are being installed The KPS-LX30LED light meter has a friendly human-machine interface and can be activated by a simple press of keys.
-
Página 27: Name And Function Of Components
KPS-LX30LED • Digital light meter 3.3 Name and function of components 3.3.1 Plan view KPS-LX30LED (1) Opto-sensor protection cover (2) Opto-sensor (3) LCD display screen long press for 1 second to shut it down. (4) Compound key for main power and touch tone: - Power on/off: Short press the key to activate the machine and turn on and off the touch tone. -
Página 28: Lcd Display Interface
KPS-LX30LED • Digital light meter (5) Max and min values inquiry key (MAX/MIN/L.S.) (6) Lux/Fc unit conversion key (Lux/Fc/CD) (7) Compound key for data hold and zero calibration: - Data hold: Short press the key to enter/exit data hold mode. -
Página 29: Measurement Methods
KPS-LX30LED • Digital light meter (9) Meter/feet units (10) Data hold mode (11) Low battery (12) Peak measurement mode (13) Minimum measurement mode (14) Maximum measurement mode MEASUREMENT METHODS (15) Relative measurement mode 4.1 Notices prior to measurement Warning Do not use the light meter in environments full of dusts or having gas sub- measurement in the place with high temperature and high humidity. -
Página 30: Action Principles
15 times greater than maximum size of the luminous surface (or opto-sensor). move the protection cover of the KPS-LX30LED multifunctional light meter • In the following practice cases, the user stands under a light source. Re-... - Página 31 Figure 4-1 buzzer beeping twice, and “AUTO” will appear on the middle of LCD display. • Press and hold the KPS-LX30LED power key (4) for a short time to power This indicates that the auto measurement mode is ON. on the light meter. The LCD screen will illuminate (about 5 seconds) with the will appear on the top left position of the LCD display, indicating that the manual range switching mode has been activated.
- Página 32 • Press and hold the data hold/zero calibration key (7) of the KPS-LX30LED left position of the LCD interface, and the device will exit the data hold mode.
- Página 33 KPS-LX30LED • Digital light meter • In zero calibration mode, the opto-sensor must be covered by opto-sensor visor before calibration. • After completing the test, the sensor protection cover should be put back to SPECIFIC APLICATION protect light filter and sensor.
- Página 34 KPS-LX30LED • Digital light meter 20,00 Lux 200,0 Lux 2.000 Lux 20.000 Lu 200.000 Lux Tips • Only in peak value measurement mode, relative value measurement mode short time. • In relative value measurement mode and max/min value inquiry mode, press and max/min value inquiry mode, it will be effective to press RAN key for a and hold the key for one second, it will return to auto switchover of range.
- Página 35 KPS-LX30LED • Digital light meter • In this mode, when measurement value exceeds present range, “OL” will appear on LCD interface to indicate over-range, and the user should switch over the measurement range at this time. 5.2 Relative/peak value measurement mode •...
- Página 36 KPS-LX30LED • Digital light meter the device will enter the peak value measurement mode. 5.3 Maximum/minimum value inquiry mode • Press and hold “MAX/MIN” key for a short time, “MAX” will appear on top • In max/min value inquiry mode, press “MAX/MIN” key once, you will switch LCD interface (as shown in figure 5-1-3).
- Página 37 KPS-LX30LED • Digital light meter Figure 5-1-4A Figure 5-1-4B Notice sensor visor. • Before zero calibration, the opto-sensor must be covered with the opto- Tips time to enter the data hold mode. • In non-zero calibration mode, press and hold “HOLD/ZERO” key for a short 5.5 Source selection mode...
- Página 38 KPS-LX30LED • Digital light meter - L7 -- L9 - default standard lighting: 1.000 5.6 Light intensity measurement mode Figure 5-1-5 intensity distance mode, where you can adjust the distance from the light • Hold the “Lx/Fc/CD” button for one second and the display will switch to light source (as shown in figura 5-6-1).
-
Página 39: Auto Power Off
KPS-LX30LED • Digital light meter AUTO POWER-OFF Figure 5-6-1 Figure 5-6-2 Figure 5-6-3 If there is no action on keys of the KPS-LX30LED for a long time, the meter will automatically power off about 10 minutes later. TECHNICAL DATA • Temperature range: batteries) - Operation: -10~50ºC, max 80% HR (non-condensed) -
Página 40: Maintenance And Service
KPS-LX30LED • Digital light meter Cosine angle Desviations 30° ±2% Tip: cosine angle is corrected in accordance with JIS C 1609:1993 and CNS 60° ±6% 5119 Grade A General Specification. • Luminous sensitivity characteristics: 1000 Longitud onda (nm) MAINTENANCE AND SERVICE 8.1 Service... -
Página 41: Battery Replacement
KPS-LX30LED • Digital light meter First wipe the meter with a damp soft cloth with clean water or neutral deter- gent and then with a dry cloth. Notice • Please make sure the light meter is turned off before cleaning. -
Página 42: Calibration Interval
KPS-LX30LED • Digital light meter Notice • The light meter should be turned off before replacing batteries. • If the meter is not to be used for a long time, take out the batteries. • Use batteries specified in technical data only.
