INSTRUKCJA MONTAŻU

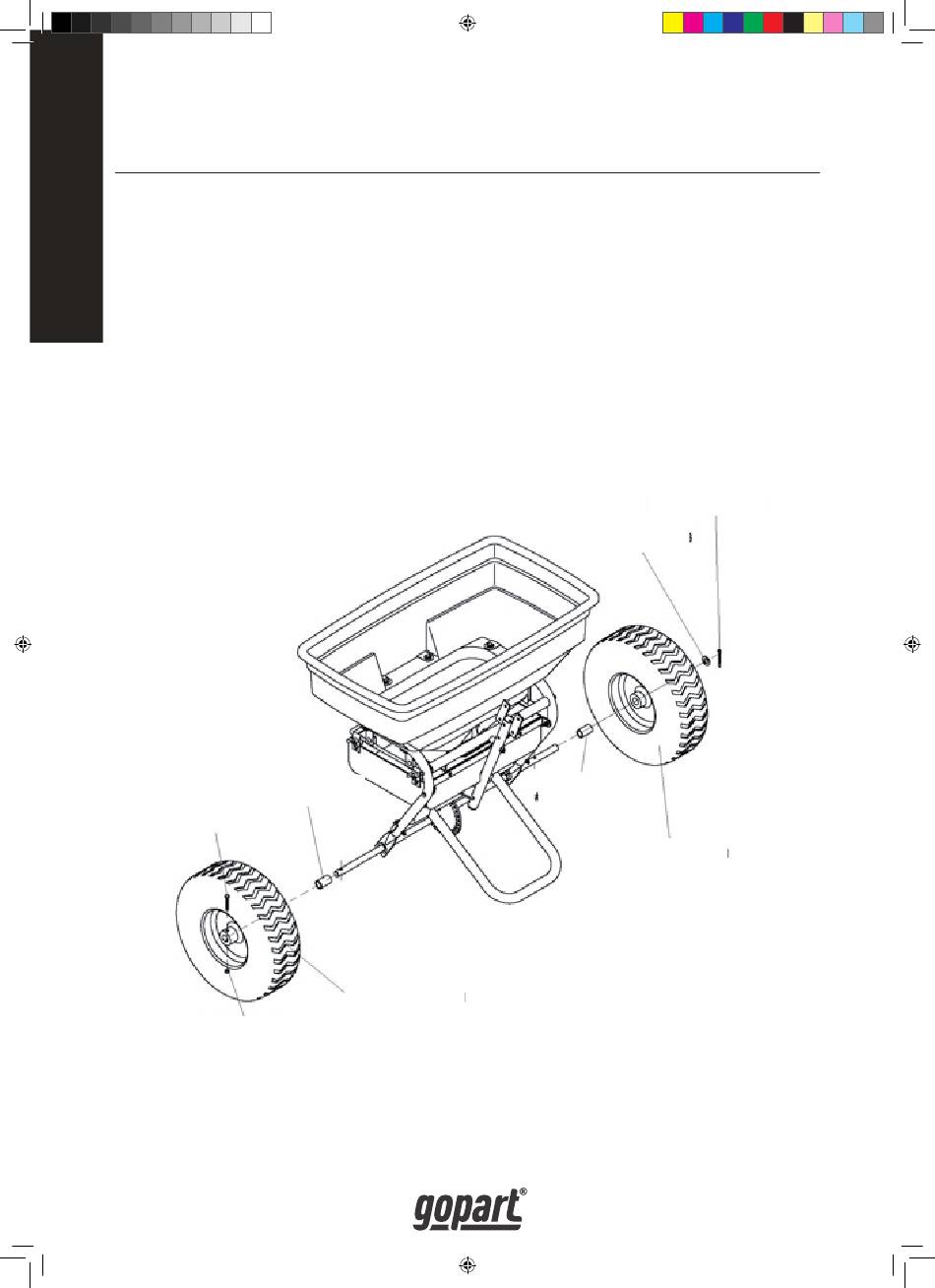

KROK 1: Montaż kół
1. Skierować koło wentylem na zewnątrz.
2. Nasunąć tuleję koła (19) na oś kół z lewej strony.
3. Założyć jedno z kół (15) na oś. Ustawić koło tak, aby znajdujący się w nim otwór
znalazł się w jednej z linii z otworem w osi, a następnie wetknąć śrubę M6x60 (24) i
PL dokręcić nakrętką ustalającą M6 (9).
4. Nasunąć drugą tuleję koła (19) na oś kół z prawej strony.
5. Założyć koło (15) na oś. Założyć podkładkę płaską Ø16 (17) i wetknąć przetyczkę
Ø5x35 (16) w otwór, a następnie zagiąć w celu zabezpieczenia.
Nr. 24 Śruba M6X60
Nr. 9 Nakrętka
ustalająca M6
96
Nr. 19 Tuleja koła
Nr. 15 Koło pneuma-
tyczne
Nr. 16 Przetyczka
05X35
Nr. 17 Podkładka
Nr. 19 Tuleja koła
Nr. 15 Koło pneuma-
tyczne
