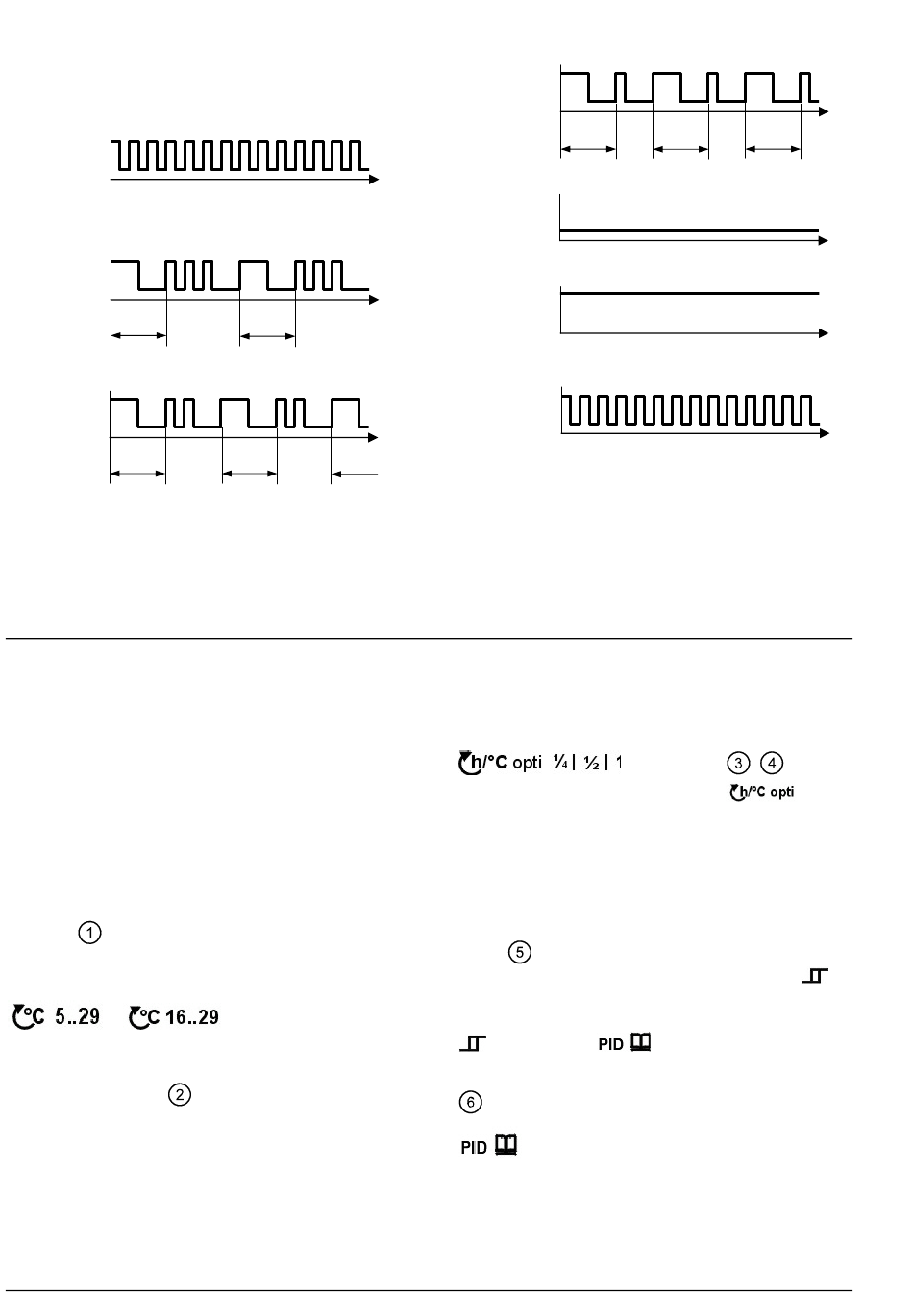

LED_1 flashes in red:
Signal strength too weak
Red on
Red off
LED_1 flashes 3 times in green:
Signal strength: Very good
1 2 3
Green on
Green off
Starting
sequence
LED_1 flashes 2 times in green:
Signal strength: Good
1 2
Green on
Green off
Starting
sequence
Commissioning the controller / transmitter REA23.03RF
1 Konfiguracja
1.1 Dostęp do poziomu instalatora
Poziom instalatora zostanie uaktywniony po jednoczesnym
przyciśnięciu przycisków cieplej i chłodniej oraz obróceniu pokrętła
nastawczego najpierw przeciwnie, a potem zgodnie z kierunkiem
ruchu wskazówek zegara (patrz też rysunek G).
1.1.1 Kalibracja czujnika temperatury
Przy uaktywnionionym poziomie instalatora na wyświetlaczu miga
symbol CAL. Po przyciśnięciu przycisku OK bieżąca zmierzona
wartość temperatury w pomieszczeniu zaczyna migać i może być
wówczas skorygowana o maksymalnie ±2 °C przez obrócenie
pokrętła nastawczego. Po zakończeniu kalibracji, należy ponownie
przycisnąć przycisk OK aby zapamiętać dokonaną zmianę (patrz
też rysunek ).
1.1.2 Ograniczenie wartości zadanej
Do wyboru są dwie możliwości:
lub
Na poziomie instalatora, obrócić pokrętło nastawcze
zgodnie z kierunkiem ruchu wskazówek zegara, co spowoduje
zmianę migającego symbolu CAL na symbol ograniczenia wartości
zadanej. (patrz też rysunek
Przycisnąć przycisk OK aby zaakceptować. Zacznie migać
5...29 °C (nastawa fabryczna). Przycisnąć przycisk OK aby
zaakceptować lub dalej obracać pokrętło nastawcze.
Zacznie migać nastawa 16...29 °C. Przycisnąć przycisk OK aby
zaakceptować.
30/40 24.04.2009
1 2 3
Starting
sequence
1 2
Starting
Starting
sequence
sequence
)
CE1G2218xx
LED_1 flashes 1 time in green:
Signal strength: Satisfactory
1
Green on
Green off
Starting
sequence
LED_2 is always dark:
Orange on
Controlled device OFF
Orange off
LED_2 lights always:
Orange on
Controlled device ON
Orange off
LED_2 flashes always:
Learning mode active
Orange on
Orange off
LED_2 flashes briefly: Reception of control telegram
7 Finish mounting of REA-R.03/1
a) Switch off power
b) Mark location where REA-R.03/1 is currently fixed
c) If necessary loosen wiring
d) Mount receiver at location marked before according Fig.
H to M, wire completely and close housing
e) Switch on power
1.1.3 Optymalizacja czasu włączenia
Na poziomie instalatora, obrócić rolkę nastaw zgodnie z kierunkiem
ruchu wskazówek zegara, co spowoduje zmianę migającego
symbolu CAL na symbol optymalizacji czasu włączenia
(patrz też rysunki
Durch Drücken auf die OK Taste akzeptieren,
(Werkseinstellung) blinkt, Optimierung ist ausgeschaltet. Durch
Drücken auf die OK Taste akzeptieren oder mit weiteren
Drehbewegung im Uhrzeigersinn Optimierung von ¼ h/°C, ½ h/°C
oder 1 h/°C anwählen. Jeweils durch Drücken auf die OK Taste
akzeptieren.
1.1.4 Parametry regulacji
Na poziomie instalatora, zmienić migający symbol CAL na symbol
parametrów regulacji obracając pokrętło
rysunek ).
Przycisnąć przycisk OK aby zaakceptować. Zacznie migać
(nastawa fabryczna). Przycisnąć przycisk OK aby zaakceptować
lub obracać pokrętło nastawcze aż do wybrania jednego z
poniższych trybów regulacji:
, PID 6, PID 12 lub
zaakceptować wybrany tryb regulacji.
Poniżej podano krótki opis każdego z trybów (patrz też rysunek
).
Samouczący
Regulacja adaptacyjna: do wszystkich
standardowych zastosowań.
PID 12 Normalne obiekty regulacyjne:
Do obiektów regulacyjnych z normalnymi
wahaniami temperatury.
Siemens / Building Technologies / HVAC Products
1 1
Starting Starting
sequence sequence
i ).
nastawcze
(patrz też
. Przycisnąć przycisk OK aby
