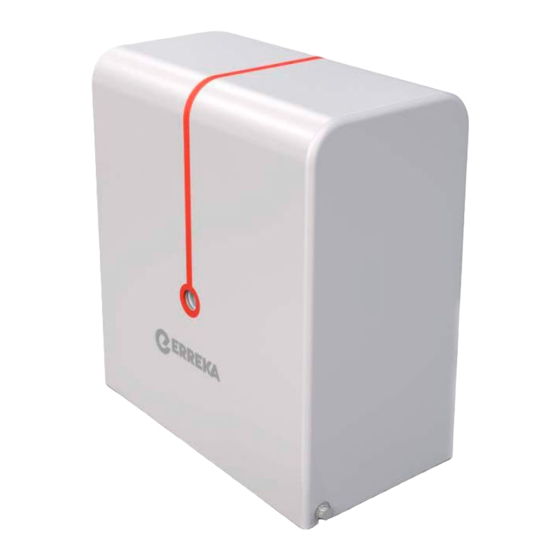

DINGO
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
Cableado eléctrico
A:
Alimentación general
B/E: Lámpara destellante
con antena
C:
Fotocélulas (Tx / Rx)
D:
Pulsador/ llave de pared
Cotas de montaje
36mm
210mm
Desbloqueo
Desbloqueo para accionamiento manual:
• Introduzca la llave (1) y gírela 180º sin forzarla, en
sentido horario: el piñón de accionamiento de la
cremallera
descenderá
funcionamiento, liberando la cremallera.
Instale la cremallera a una altura
75mm
comprendida entre 75 y 95mm.
95mm
85mm
Se recomienda 90mm como cota
de referencia.
C259A
Desbloqueo
180º
D259A
de
su
posición
de
Elementos de la instalación completa
Bloqueo
Bloqueo para accionamiento motorizado:
• Introduzca la llave y gírela 180º en sentido anti-
horario, hasta el tope. El piñón retornará a su posición
de trabajo, en contacto con la cremallera.
• Active un dispositivo de marcha, para que la puerta
realice el "reset".
Español
E259A
180º
D259B
1
