42 Mantenimiento Básico – Motor
APERTURA
DE
VENTILACION

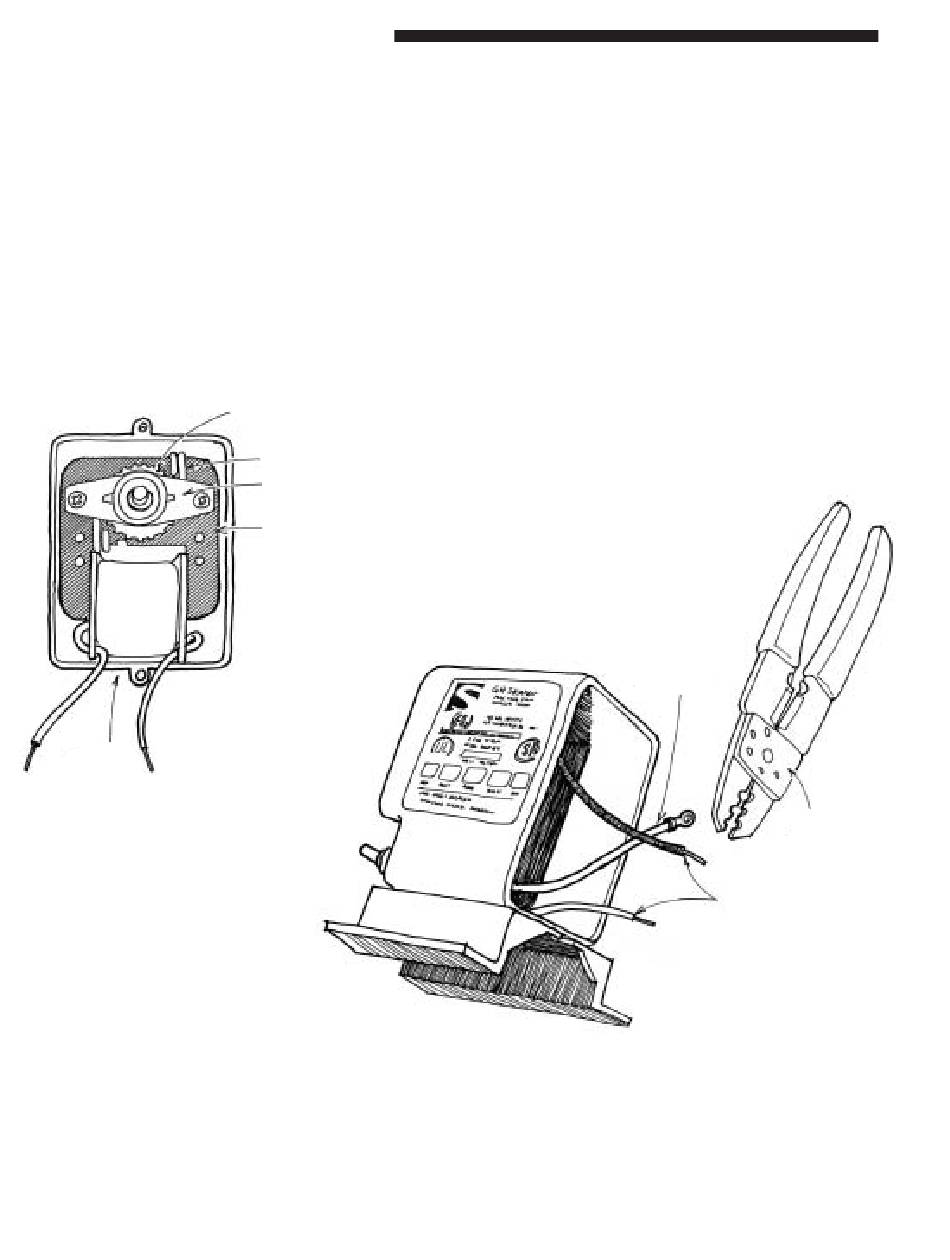

9. Instale la nueva bobina sobre el soporte. Colóquela en
la orientación correcta, asegurándose que las barras
de cobre queden en la esquina superior derecha y
las aperturas del ventilador abajo. Coloque el soporte
sobre el rotor y asiéntelo sobre la nueva bobina.
Instale los tornillos y arandelas y ajuste el soporte
a la bobina.
10. Coloque el ventilador asegurándose que la banda de
metal esté orientada hacia el soporte. Presiónelo
sobre el eje del rotor.
MOTOR
BANDAS DE COBRE
SOPORTE DE BOBINA
DE COLOR AMBAR
BOBINA
11. Utilizando alicates, pele los cables aproximadamente 1.3 cm.
12. Conecte el cable de conexión a tierra.
CABLE DE
CONEXION
A TIERRA
ALICATES
PELE EL CABLE 1.3 cm
APROXIMADAMENTE
