Preparación - Kohler K-2258 Guia De Instalacion

PARED
K-2258-1
ACABADA
8-1/4"
(21cm)
ORIFICIO
DE FIJACI N
27" (68,6cm)
22-1/8" (56,2cm)
(S)
(T)
3/8" CALIENTE
SALIDA DE 1-1/4"
4"
(10,2cm)
1. Preparación
(S) 10" (25,4cm) (basado en una tubería vertical de 12" (30,5cm) que
puede requerir cortes).
(T) Un desagüe automático generalmente es de 14-1/2" (36,8cm); un
desagüe de rejilla generalmente es de 13-5/8" (34,6cm).

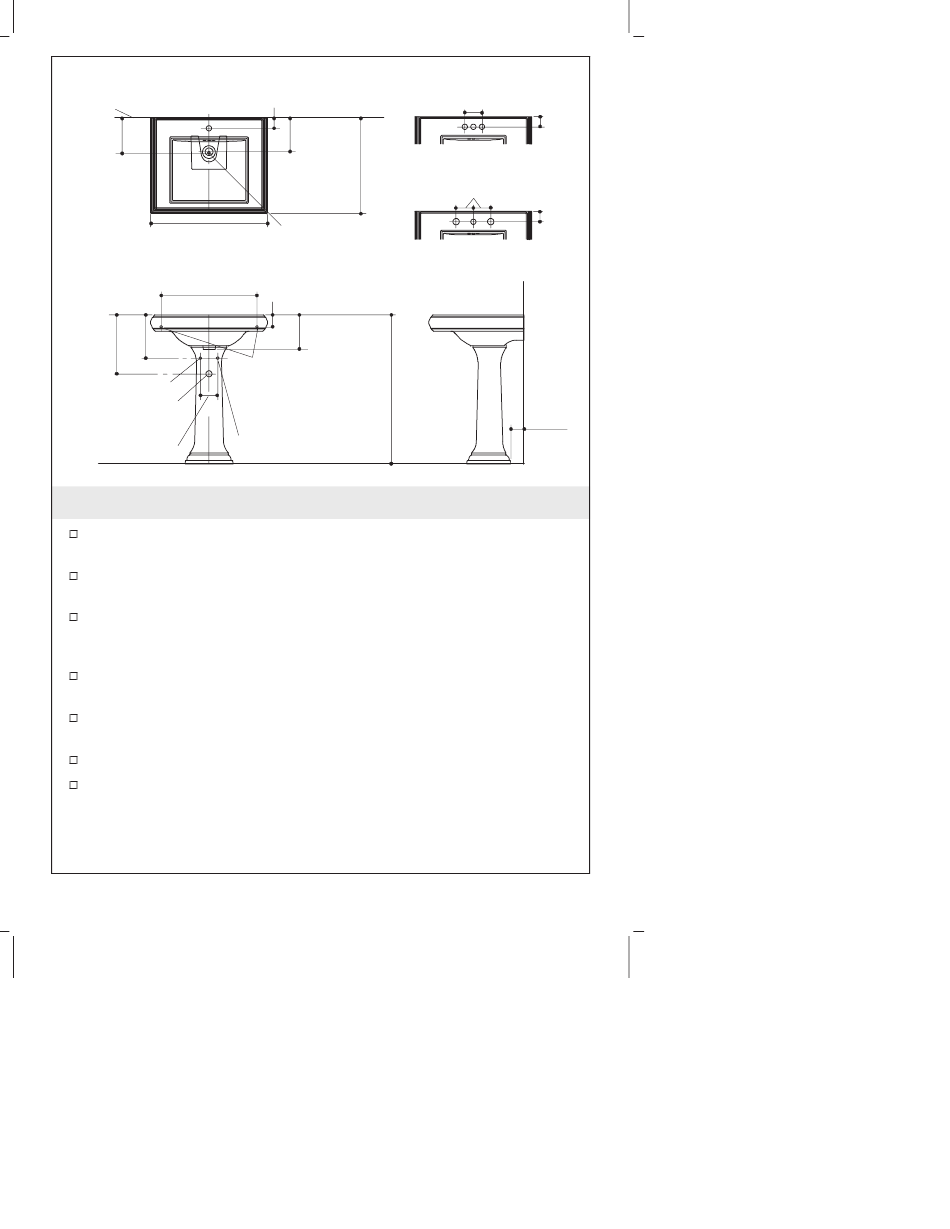

Instale las líneas de suministro y desagüe, de acuerdo al diagrama
de instalación. Instale las llaves de paso de manera tal que las
manijas no toquen el pedestal cuando estén totalmente abiertas.
Instale suficiente soporte detrás de la pared acabada para los
sujetadores.
Aplique dos empaques autoadhesivos (incluidos) en cada una de las
tres crestas en la parte inferior del lavabo, tal como se ilustra.
Marque la línea central en el piso.
Consulte el diagrama de instalación y coloque el pedestal sobre la
línea central del piso, a la distancia requerida respecto a la pared
acabada.
Kohler Co.
2-3/8" (6cm)
8"
(20,3cm)
22"
(55,9cm)
ORIFICIOS DE
FIJACI N DE
1/2" (1,3cm) D.
2-3/4" (7cm)
8-7/8"
(22,5cm)
ORIFICIOS DE
35"
FIJACI N DE
(88,9cm)
1/2" (1,3cm) D.
3/8" FR˝A
Español-2
K-2258-4
4" (10,2cm)
2-3/8"
(6cm)
K-2258-8
4" (10,2cm)
2-3/8"
(6cm)
3-1/4"
(8,3cm)
1020736-2-B
