3 5-метровий РЧ-кабель RG58 із роз'ємами FME – FME.
4 Дуплексер.
5 Кабель адаптера постійного струму довжиною 2,4 м (FTN6790).
6 Кабель FME довжиною 1 м.
2.3.3
Прокладання кабелів
ЗАСТЕРЕЖЕННЯ: Щоб кабелі не псували зовнішній вигляд і не заважали, прокладайте
їх усередині елементів декору дверей і під килимками та сидіннями. Забезпечте
достатню довжину приєднувальних кінців кабелів, щоб вони діставали до дуплексера або
роз'ємів док-станції. Перш ніж прокладати або підключати кабелі, подивіться зображення,
наведене нижче.

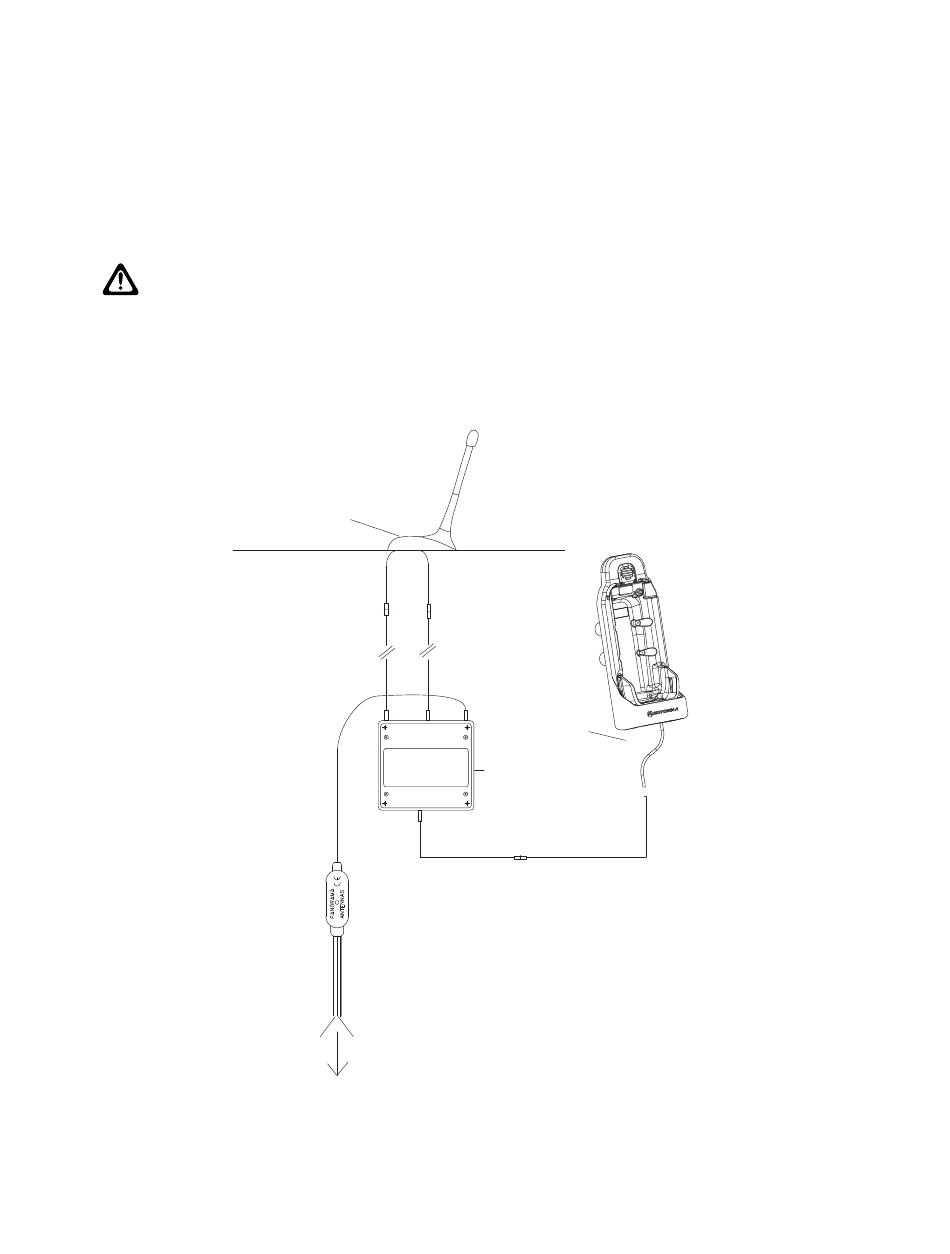

Рисунок 10 . Схема підключення типового комбінованого комплекту антен GPS / TETRA
5-метровий кабель із
роз'ємами FME–FME
ВХІД
ПОСТІЙНОГО
СТРУМУ
До джерела живлення 12/24 В
Процедура:
1 Підключіть 5-метровий кабель RG174 з роз'ємом MFME до з'єднувача антени GPS.
Антена GPS / TETRA
АНТЕНА АНТЕНА
ЗВ'ЯЗКУ GPS
Роз'єм FME
Роз'єм MFME
5-метровий кабель із
роз'ємами MFME–MFME
RG58
RG174
Роз'єм FME
Роз'єм FME
ВХІД
ПОРТ GPS
ПОСТІЙНОГО
ЗВ'ЯЗКУ
СТРУМУ
АВТОМОБІЛЬНИЙ КОМПЛЕКТ
Роз'єм FME
1-метровий кабель
із роз'ємами FME
Розділ 2 : Процедури встановлення
Роз'єм FME
Док-станція
Дуплексер
Роз'єм FME
MN007820A01-AB
РЧ-КОМПЛЕКТ
ДЛЯ
АВТОМОБІЛЯ
