2.1.2
Instalación de PMLN8307 y PMLN8308

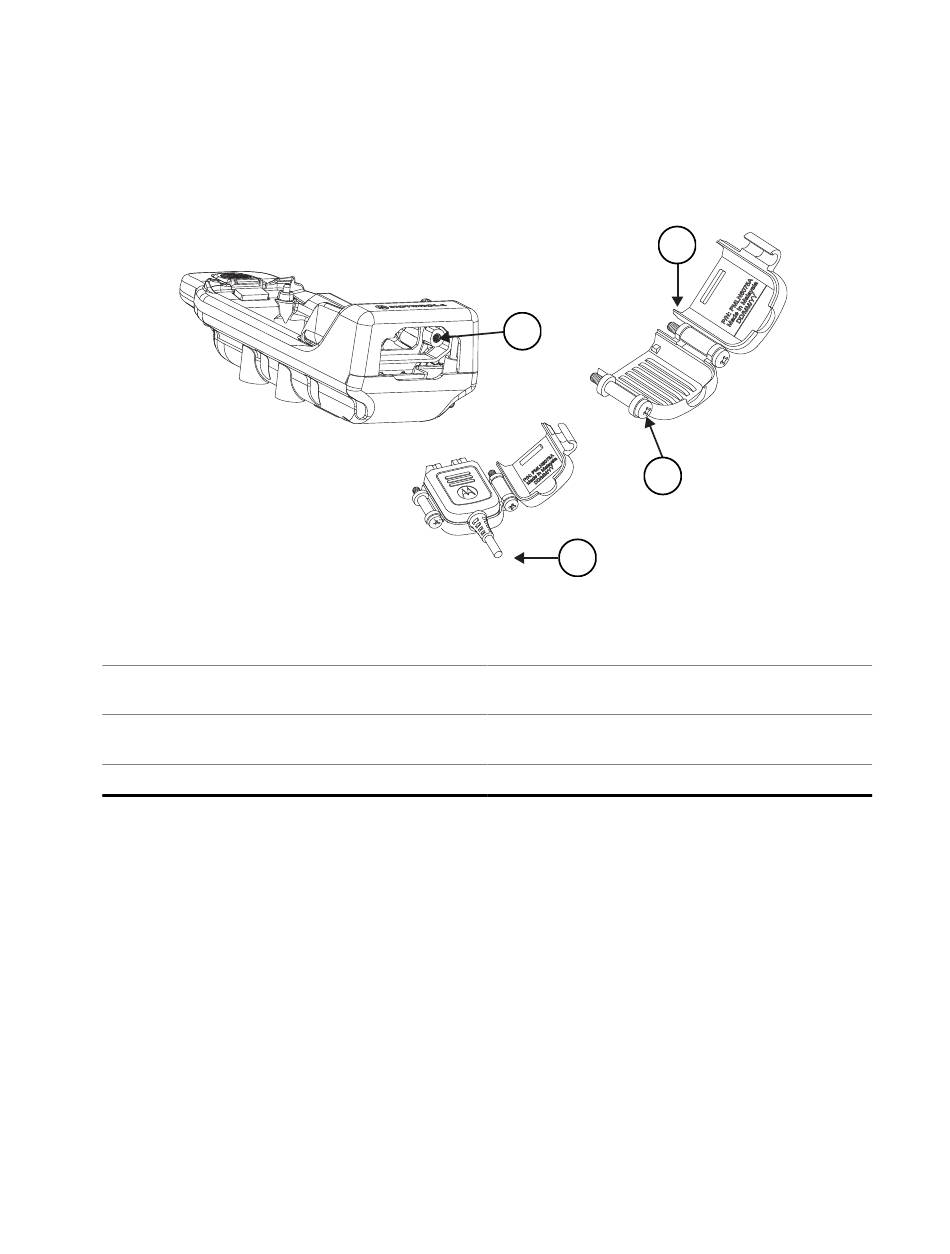

Figura 4 : Instalación del módulo de corriente para vehículos en el soporte
1
2
3
4
Realice los siguientes pasos durante la instalación de los soportes para vehículos PMLN8307 y
PMLN8308 con el kit de adaptador de corriente para vehículos.
Procedimiento:
1 Coloque el adaptador de corriente para vehículos NNTN8040 o PMLN7825A en el adaptador
del soporte.
2 Empuje la parte superior del soporte del adaptador hasta que encaje en la parte inferior del
soporte.
3 Coloque los pernos roscados en las tuercas de inserción para asegurar el soporte del adaptador
en la parte inferior de la cavidad del soporte para vehículos.
Capítulo 2 : Procedimientos de instalación
1
4
3
Tuerca de inserción (x2)
Soporte del adaptador de corriente para
vehículos PMLN6075
Adaptador de corriente para vehículos
(NTNN8040/PMLN7825A)
Perno roscado (x2)
MN007820A01-AB
2
13
