MN007820A01-AB
Chapitre 2 : Procédures d'installation
2.1.3
Installation des produits PMLN8309 et PMLN8310

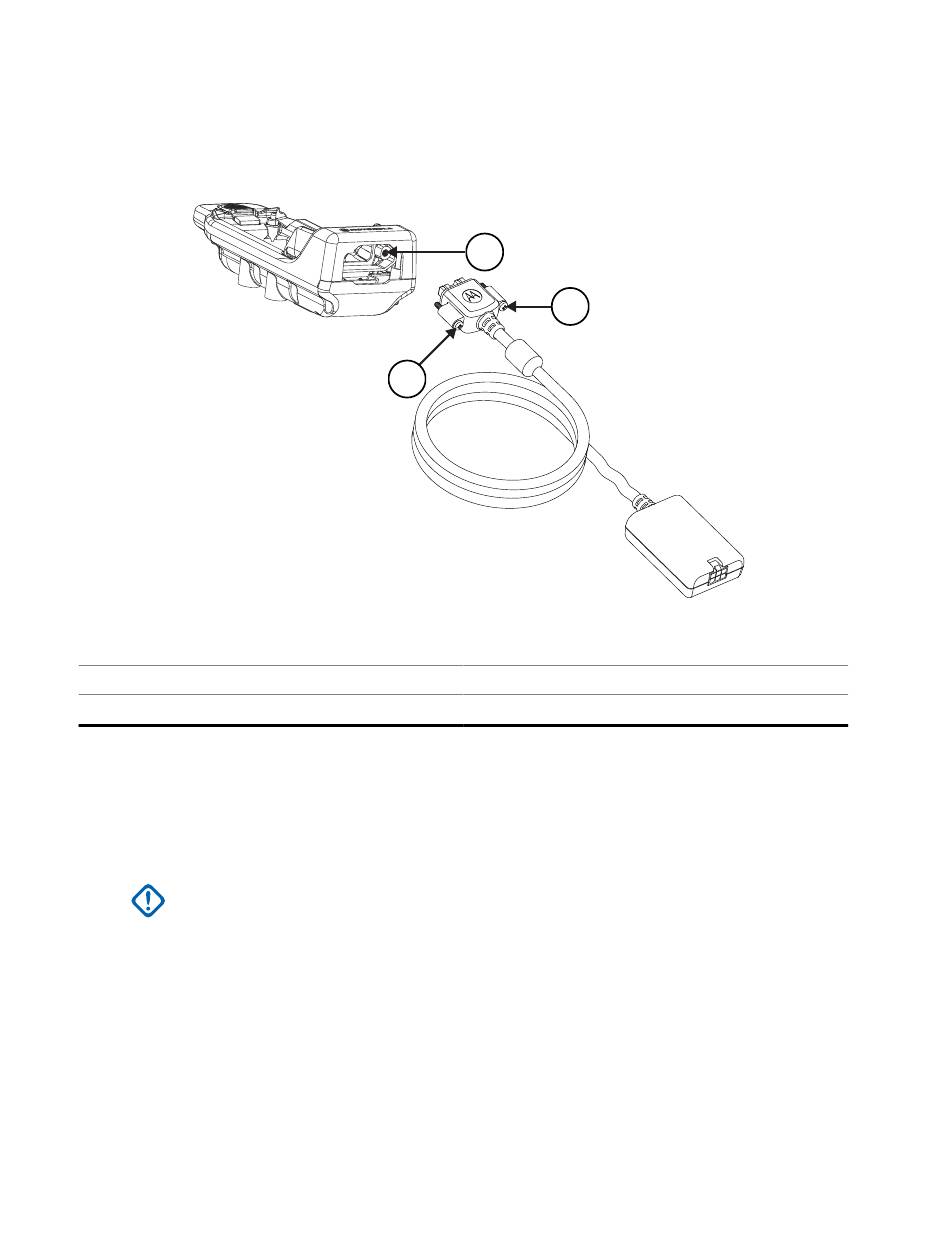

Figure 5 : Installation du module d'alimentation véhiculaire sur le socle
1
2
3
Effectuez les étapes suivantes lors de l'installation du socle véhiculaire PMLN8309/PMLN8310 avec
ensemble du module d'alimentation véhiculaire.
Procédure :
1 Fixez le module d'alimentation véhiculaire au bas du logement du socle en vissant le vérin à vis
dans l'écrou d'insertion.
IMPORTANT :
Ne branchez pas le câble d'alimentation sur le socle avant que le câble d'alimentation ne
soit complètement installé.
2.2
Installation du câble d'alimentation
Cette procédure d'installation s'applique uniquement aux socles véhiculaires PMLN8309 et PMLN8310
avec ensemble de module d'alimentation véhiculaire.
Le socle véhiculaire PMLN8309/PMLN8310 avec trousse de module d'alimentation véhiculaire ne
prend en charge que des batteries véhiculaire de 12/24 V c.c.
14
1
2
3
Insérez l'écrou (x2)
Module d'alimentation véhiculaire (PMPN4083)
Vérin à vis (2)
