Interruttori
Gli interruttori del Teranex Mini SDI to HDMI 12G consentono
di impostare le seguenti configurazioni:
Interruttore 8 - Analog Audio, AES/EBU Audio
Posiziona l'interruttore 8 su OFF per integrare l'audio
analogico bilanciato, su ON per l'audio digitale AES/EBU.
Interruttore 7 - Output Audio/Timecode
Posiziona l'interruttore 7 su ON per trasmettere il timecode
tramite il connettore XLR del canale R, su OFF per
trasmettere l'audio.
Interruttori 4, 3, 2 - SDI Audio De-Embed Bit 2, 1, 0
Gli interruttori 4, 3 e 2 sono rappresentati come bit 2, 1 e
0 rispettivamente. In base alle diverse combinazioni ON/
OFF degli interruttori 4, 3 e 2, puoi scegliere quale coppia
di canali audio della fonte SDI trasmettere tramite l'uscita
HDMI, audio analogico o AES/EBU.
Tabella di selezione audio SDI
Posizionando gli interruttori come illustrato nella tabella
seguente, puoi selezionare i canali audio SDI da integrare
al segnale di uscita del tuo Teranex Mini SDI to HDMI 12G.
Canali audio
1 e 2
3 e 4
5 e 6
7 e 8
9 e 10
11 e 12
13 e 14
15 e 16
Canali audio AES/EBU
1-4
5-8
9-12
13-16
Interruttore 4 Interruttore 3
OFF OFF
OFF OFF
OFF ON
OFF ON
ON OFF
ON OFF
ON ON
ON ON
Interruttore 4 Interruttore 3
OFF OFF
OFF OFF
OFF ON
OFF ON
285

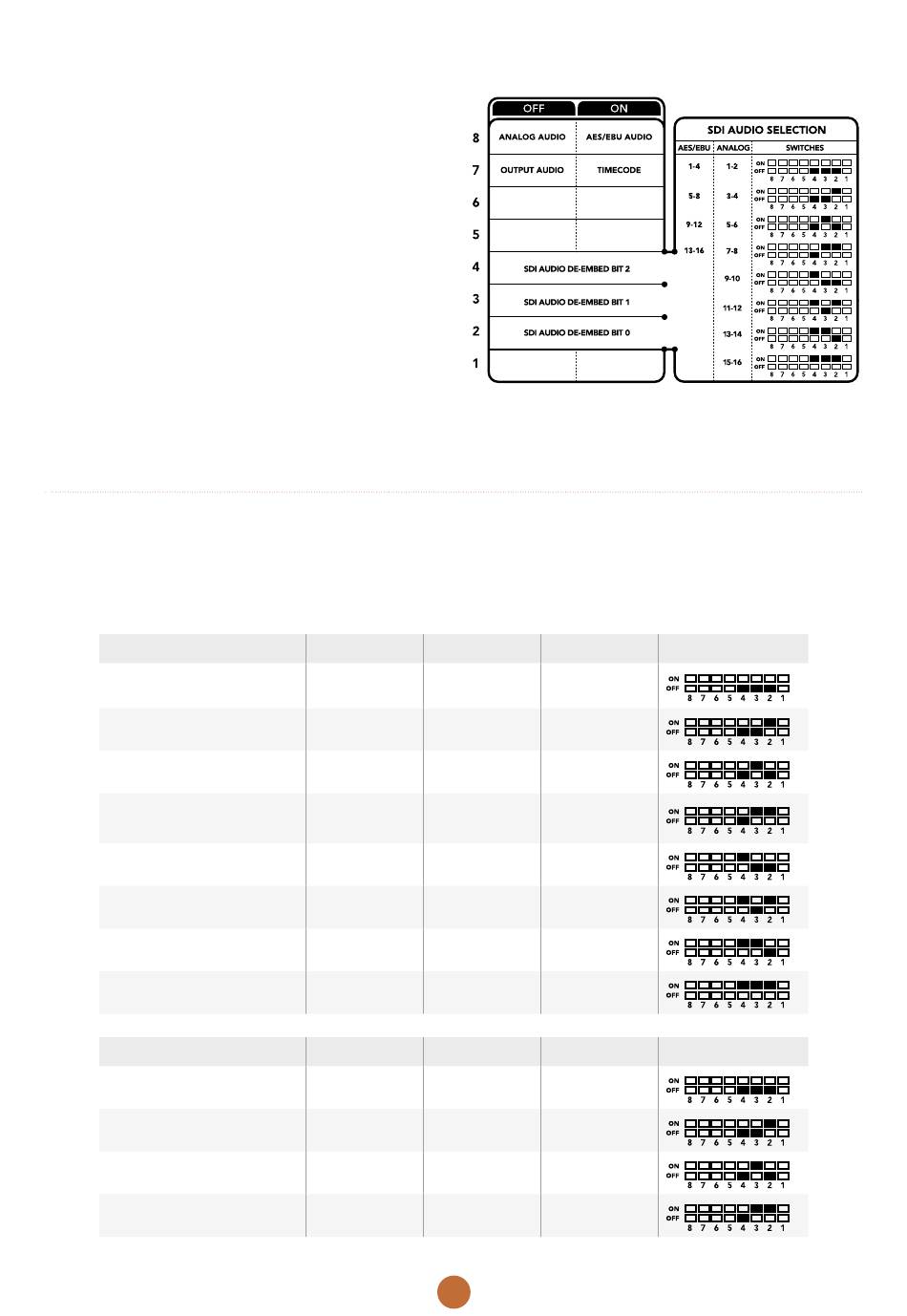

Lo schema alla base del dispositivo mostra tutte
le combinazioni per cambiare le impostazioni di conversione.
Interruttore 2
OFF
ON
OFF
ON
OFF
ON
OFF
ON
Interruttore 2
OFF
ON
OFF
ON
Combinazioni
Combinazioni
