4.6.8 Gerät an die Netzspannung anpassen
Werkseinstellungen Vorschalttransformator

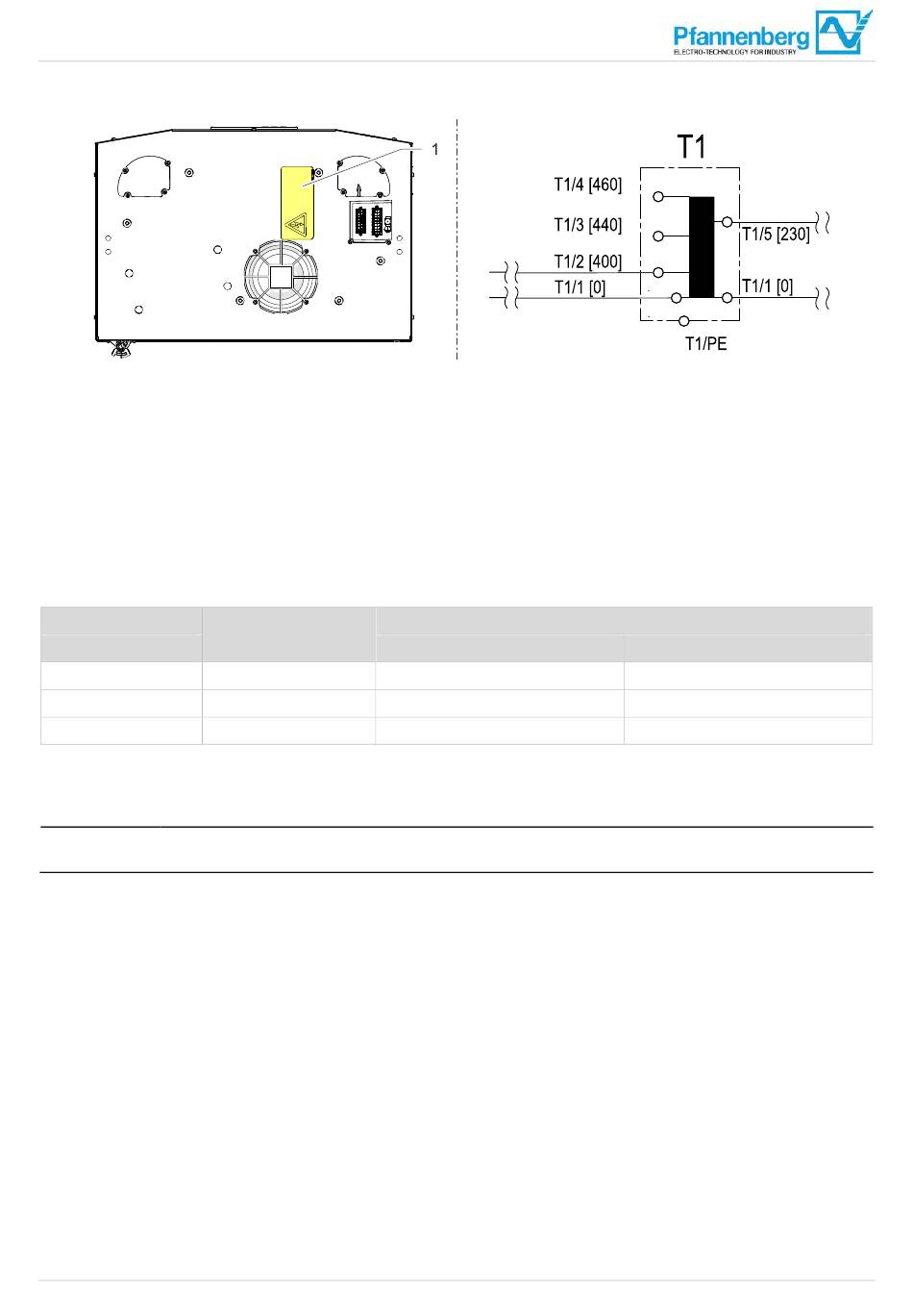

Abb. 25: Netzspannung am Vorschalttransformator anpassen
Geräte mit einer Nennspannung von 400 / 460 V können optional an eine andere Netzspannung angeschlossen werden.
Dazu muss am Vorschalttransformator die Netzspannung angepasst werden.
• Die Anpassung erfolgt über das Umklemmen der Zuleitung auf der Primärseite des Transformators.
• Die Vorsicherung muss der veränderten Netzspannung entsprechen, siehe Spalte "Vorsicherung" in
• Die Angaben zu den Werkseinstellungen des Transformators befinden sich auf dem gelben Anschlussbild (1) auf der
Geräterückseite.
• UL- Konform mit folgenden Sicherungen: Kategorie „Class CC", träge, geeignet für den Transformatorschutz.
Netzspannung
400 V
440 V
460 V
Tab. 9: Transformator-Optionen und Vorsicherung
HINWEIS
Die am Transformator geänderte Netzspannung muss auf dem gelben Anschlussbild (1) auf der Geräterückseite
gekennzeichnet werden.
Betriebsanleitung | Dachaufbau-Kühlgeräte | Multi-Controller (MC) – 400 / 460 V, 3~ | 086100033c
Transformator-
Eingangswicklung
T1/ 1 [0] – T 1/ 2 [400]
T1/ 1 [0] – T 1/ 3 [440]
T1/ 1 [0] – T 1/ 4 [460]
L2
L1
Eingangswicklung Vorschalttransformator
Vorsicherung (min. 480 V)
DTx 6201
Max. 5 A
Max. 5 A
Max. 5 A
G00056
Tab. 9
DTx6301
Max. 6 A
Max. 6 A
Max. 6 A
