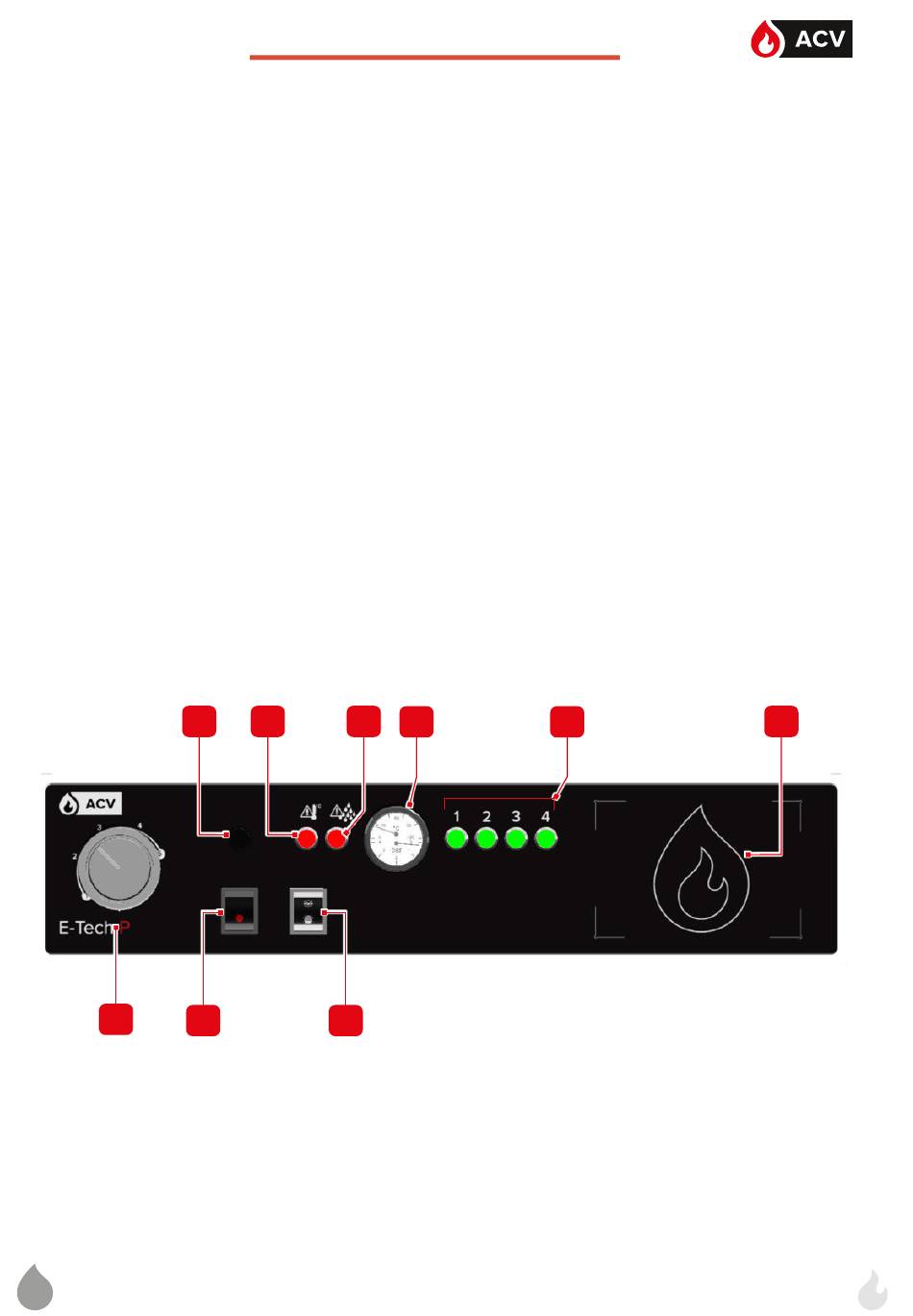

FAMILIARIZARSE CON EL PANEL DE
MANDOS
1.
Termostato de ajuste - Permite ajustar la con-
signa de temperatura (circuito primario) de la
caldera. Los dígitos que aparecen en el panel
corresponden a las temperaturas indicadas a
continuación:
2.
Interruptor general - permite arrancar y parar
la caldera.
3.
Conmutador invierno/verano - Permite accio-
nar y detener el circulador de calefacción.
. 4.
Termostato de seguridad con rearme manu-
al - Si la temperatura de la caldera supera los
103 °C, este dispositivo de seguridad detendrá
la caldera y se encenderá el la LED fallo de so-
bre-temperatura. Véase
de seguridad" a la pag. 18
de rearme.
1
ES
Guía del usuario
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
"Rarme del termostato
para la procedura
4
5
6
2
3
5.
LED fallo de sobre-temperatura - se enciende
cuando el termostato de seguridad se activa
(temperatura del circuito primario >103°C).
6.
LED fallo presostato fallo de agua - se enci-
ende cuando cuando la presión del agua de la
caldera es insuficiente en el circuito primario.
7.
Termomanómetro- muestra la temperatura de
la caldera y la presión dentro del circuito pri-
mario.
8.
LED indicadores de potencia - Indican el nivel
de potencia. Estos indicadores se iluminan y
se apagan automáticamente durante el fun-
cionamiento normal de la caldera, en función
de las etapas activadas.
9.
Emplazamiento para el regulador opcional -
Consulte las instrucciones de uso adjuntas si
ha elegido esta opción.
7
8
9
5
