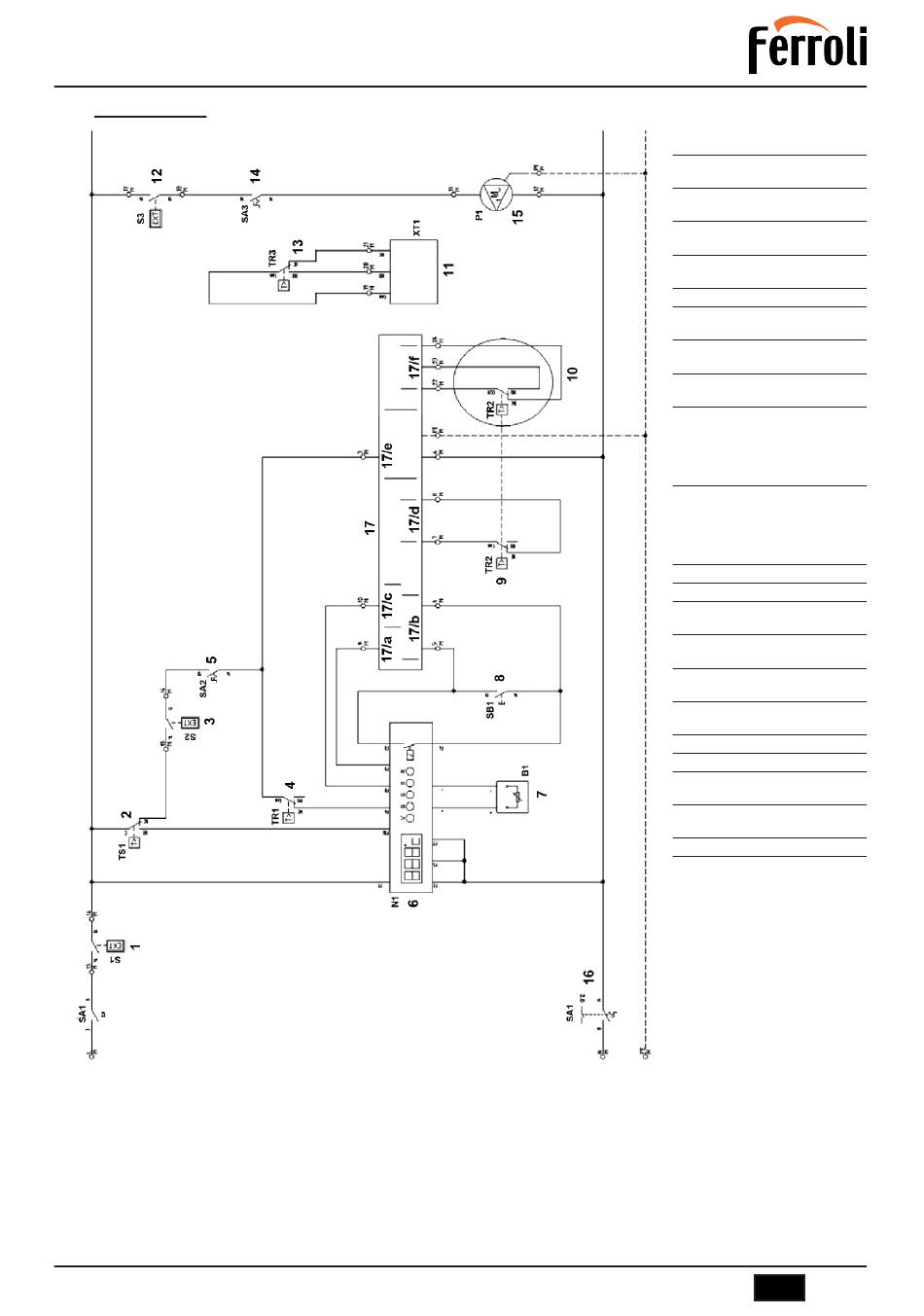

Schéma électrique
A73020801
1 - (S1) Autorisation d'allumage
distant
2 - (TS1) Thermostat de sécurité
de la chaudière
3 - (S2) Autorisation externe de
sécurité
4 - (TR1) Thermostat 1ère flamme
de la chaudière
5 - (SA2) Interrupteur d'allumage
du brûleur
6 - (N1) Thermomètre numérique
7 - (B1) Thermorésistance de l'e-
au de la chaudière
8 - (SB1) Bouton de test du ther-
mostat
9 - (TR2) Thermostat 2ème flam-
me de la chaudière
10 - (TR2) Thermostat 3ème flam-
me de la chaudièreUNI-
QUEMENT POUR LE
TABLEAU 3ème FLAM-
ME
11 - (XT1) Contact de la gestion
de la pompe anti-con-
densatsUNIQUEMENT
POUR LE TABLEAU DE
BASSE TEMPÉRATURE
12 - (S3) Thermostat d'ambiance
13 - (TR3) Thermostat
14 - (SA3) Interrupteur d'allumage
du circulateur
15 - (P1) Pompe de circulation de
l'eau
16 - (SA1) Interrupteur d'allumage
de la chaudière
17 CONNEXIONS DU
BRÛLEUR
17 - (17/a) Bloc de brûleur
17 - (17/b) Deuxième flamme
17 - (17/c) Autorisation de la 1ère
flamme
17 - (17/d) Autorisation de la 2ème
flamme
17 - (17/e) Alimentation du brûleur
17 - (17/f) Autorisation de la 3ème
flamme
FR 65
