VPWP
(de) Kurzbeschreibung
Original: de

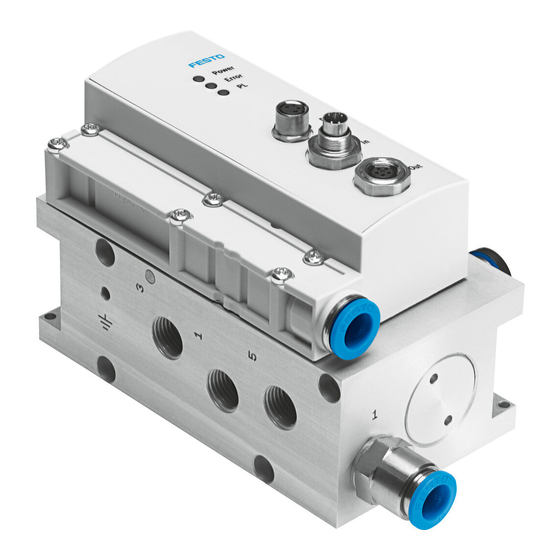

Proportional-Wegeventil VPWP
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnung
de Verletzungsgefahr durch unkontrollierte Bewegungen der Aktorik!
Schalten Sie vor Installations- und Wartungsarbeiten die Energiequellen in
folgender Reihenfolge ab:
• Druckluftversorgung
• Spannungsversorgung
1
Bestimmungsgemäße Verwendung
Bestimmungsgemäß dient das Proportional-Wegeventil VPWP zur Ansteuerung
und Anschaltung pneumatischer Antriebe mit Wegmesssystem an einen Achscon-
troller oder Endlagenregler von Festo (z. B. CPX-CMAX oder CPX-CMPX). Beispiel-
applikation
Fig. 1.
Das Gerät ist für den Einsatz im Industriebereich vorgesehen. Im Wohnbereich
müssen evtl. Maßnahmen zur Funkentstörung getroffen werden.
1
2
1
Achscontroller CPX-CMAX oder
Endlagenregler CPX-CMPX
2
Proportional-Wegeventil VPWP
Fig. 1
Hinweis
• Beachten Sie die Systembeschreibung zum Achscontroller CPX-CMAX oder
Endlagenregler CPX-CMPX
www.festo.com
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347 0
www.festo.com
8004218
1204c
Deutsch
4
3
3
Sensorinterface CASM-S-D2-R3
4
Antrieb mit Wegmesssystem (hier
DSMI mit Potentiometer)
2
Anschluss- und Anzeigeelemente (
VPWP-4/-6/-8
5
6
aC
aB
aA
VPWP-10
5
6
aC
aB
aA
Fig. 2
5
DO: Digitaler Ausgang /
Spannungsausgang
6
IN: Anschluss Controllermodul
7
OUT: Anschluss Sensorinterface
8
Pneumatische Anschlüsse 3/5
(Abluft, nur bei Variante mit gefas-
ster Abluft)
9
Pneumatischer Anschluss 2
(Arbeitsluft)
3
Montage
Bei Montage auf bewegten Teilen:
• Montieren Sie das VPWP quer zur Bewegungsrichtung. Damit haben Beschleu-
nigungskräfte keinen Einfluss auf die Ventilschieber-Stellung.
3.1 Montage VPWP-4/-6/-8
Lage der Befestigungsbohrungen:
VPWP-4/-6
• Befestigen Sie das VPWP möglichst antriebsnah nach einer der folgenden
Alternativen (
Fig. 3 bis Fig. 5):
– auf einer ebenen Fläche mit zwei
Schrauben M3 und jeweils einer
Sicherungsscheibe.
Das Anziehdrehmoment beträgt
1,5 Nm ± 10%.
Fig. 2)
7
8
7
aJ
Pneumatischer Anschluss 4
(Arbeitsluft)
aA
Pneumatischer Anschluss 1
(Zuluft)
aB
Pneumatische Anschlüsse 3/5
(Abluft, verschlossen)
aC
Erdungsanschluss (FE)
VPWP-8
Fig. 3
9
aJ
9
aJ
