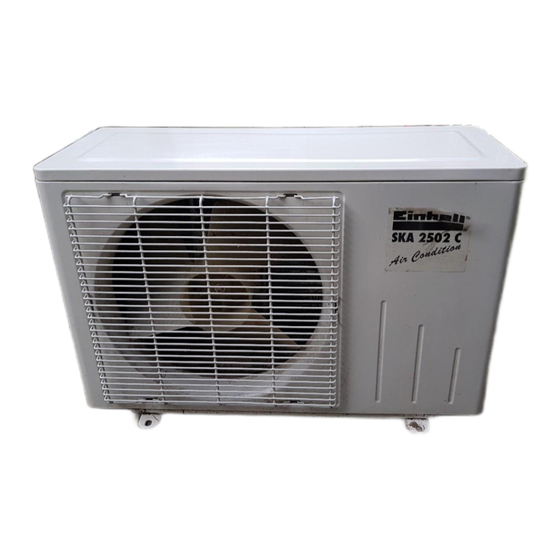

Anleitung SKA 2502 C E
Manual de instrucciones para
aparatos interiores y exteriores
Equipo de aire acondicionado de dos
componentes
Advertencia:
Para garantizar que este producto de calidad funcione
perfectamente, es preciso asegurarse de que está
montado correctamente en el lugar adecuado y que la
puesta en servicio ha sido realizada por un especialista.
Para evitar fallos en el funcionamiento es preciso recibir
asesoramiento de un especialista competente sobre el
emplazamiento, montaje y puesta en marcha adecuados.
No nos hacemos responsables de averías o potencia de
refrigeración insuficiente causadas por un tratamiento
inadecuado del producto.
El sistema técnico en frío y electrotécnico del equipo
sólo podrá ser conectado y puesto en servicio por un
centro técnico especializado.
Cuando sea preciso deshacerse del equipo o colocarlo
en otro lugar, tanto el desmontaje como la eliminación
deberá ser llevada a cabo por un centro técnico
especializado en sistemas eléctricos y de frío.
Art.-Nr.: 23.651.65
Art.-Nr.: 23.652.15
01.12.2005
9:51 Uhr
Seite 1
I.-Nr.: 01015
I.-Nr.: 01015
2502 C
SKA
SKA 3502 C+H
®
Publicidad
Tabla de contenido
Manuales relacionados para EINHELL SKA 2502 C
Resumen de contenidos para EINHELL SKA 2502 C
- Página 1 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 1 ® Manual de instrucciones para aparatos interiores y exteriores Equipo de aire acondicionado de dos componentes Advertencia: Para garantizar que este producto de calidad funcione perfectamente, es preciso asegurarse de que está...
-
Página 2: Instrucciones De Seguridad
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 2 1. Instrucciones de seguridad No poner nada bajo el equipo interior que se podría dañar con el agua. En caso de que el Es preciso leer las siguientes instrucciones de aparato se deje funcionando en una habitación... -
Página 3: Volumen De Entrega
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 3 exterior. La caída del aparato exterior podría Longitud conducto refrigerante volumen de entrega provocar un accidente. Longitud conducto refrigerante máx. 10 m Cuando haya tormenta, desconectar y desenchufar el aparato. Los componentes Dif. - Página 4 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 4 Advertencia: Los rendimientos indicados se alcanzan bajo las siguientes condiciones (ISO 5151): Refrigeración: Temperatura de aire entrada equipo interior 27°C bulbo seco (DB), 19°C bulbo húmedo del termómetro (WB). Temperatura aire exterior 35°C bulbo seco (DB), 24°C bulbo húmedo del termómetro (WB).
-
Página 5: Descripción De Las Piezas
4. Descripción de las piezas Equipo interior Equipo exterior Explicación de la figura “Descripción de las K: Conducto refrigerante piezas”: L: Calor (no disponible en SKA 2502 C) A: Entrada de aire M: Frío/deshumidificar B: Tapa N: Indicador de funcionamiento C: Filtro de aire... -
Página 6: Preparar El Mando A Distancia
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 6 5. Preparar el mando a distancia Colocar las pilas 1. Abrir la tapa de compartimento de pilas. 2. Poner dos pilas nuevas. Comprobar que la polaridad de las pilas (+ / -) sea la adecuada. -
Página 7: Mando A Distancia: Breve Descripción
Automático -> Refrigerar -> Deshumidificar -> Ventilador -> Calentar Observación: El modelo SKA 2502 C no posee función calor. 2 Tecla “Swing / Ajuste automático, horizontal de las láminas” Pulsar la tecla 1 vez para el ajuste eléctrico, horizontal de las láminas. -
Página 8: Regímenes De Funcionamiento
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 8 6 Visualización LCD Todos los ajustes aparecen indicados. 7 Tecla “Sleep / Función de reposo” Si se pulsa la tecla 1 vez, la función de reposo se conecta. Si se pulsa la tecla dos veces, se volverá a desconectar. - Página 9 5. Pulsar la tecla “+°C” o “-°C” para ajustar la temperatura deseada. ¡Advertencia! El modo Calentar no funciona en el modelo SKA 2502 C. El régimen de funcionamiento Calentar funciona únicamente si la temperatura ambiental se halla ajustada por encima de la temperatura exterior reinante. El compresor del equipo exterior se para al alcanzar la temperatura ambiental ajustada.
- Página 10 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 10 D) Régimen de funcionamiento Automático 1. Pulsar la tecla “ON/OFF” para encender el aparato. 2. Pulsar la tecla “MODE” hasta que aparezca en la indicación el símbolo para el régimen de funcionamiento “Automático”.
-
Página 11: Ajustes En El Equipo Interior
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 11 F) Ajustes del temporizador (ajuste del tiempo, permite encender o apagar automáticamente el aparato) 1. Tecla “T-ON / Ajuste del tiempo del aparato ON” Esta tecla permite encender automáticamente el aparato. Se necesita como requisito que el aparato esté... -
Página 12: Instrucciones Para La Limpieza
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 12 8. Instrucciones para la limpieza ¡Atención! Apagar el aparato antes de cada limpieza y retirar el enchufe. ¡Advertencia! Los intervalos de tiempo para la limpieza de la instalación dependen del entorno de la instalación. Por lo general se han de observar los intervalos de tiempo indicados a continuación. -
Página 13: Instrucciones Generales
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 13 9. Instrucciones generales Manifestación Cause Transcurridos 3 min. tras pulsar el botón de inicio, el Eso no supone que haya una avería. De este modo equipo todavía no funciona. se evita un elevado consumo de corriente del compresor. - Página 14 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 14 2. ¿Están las pilas bien colocadas? ¡Tener en cuenta la polaridad correcta! 3. ¿La señal se ve interferida por objetos existentes entre el equipo interior y el mando a distancia? Retirar dichos objetos.
-
Página 15: Advertencias Importantes Para El Montaje
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 15 Las siguientes páginas han sido previstas para el especialista. 11. Advertencias importantes para el montaje Selección del lugar del montaje del equipo interior La pared prevista para la instalación ha de ser estable y poder soportar el peso del equipo. -
Página 16: Accesorios Para El Montaje
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 16 12. Accesorios para el montaje Antes de realizar el montaje es preciso comprobar que se dispone de todos los accesorios. 1 unidad Placa de montaje para el equipo interior 1 unidad Mando a distancia de infrarrojos... - Página 17 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 17 13. Instrucciones de montaje: poder realizar reparaciones y trabajos de servicio posteriores. El equipo debe estar alejado, como mínimo, 1m Es preciso asegurarse de que la tensión de red de otros equipos eléctricos e instalaciones, disponible coincida con la indicada en la placa de como, p.
-
Página 18: Colocación De La Placa De Montaje
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 18 produzcan fuertes ráfagas de viento. del tubo de salida existente en el equipo interior. Respetar las distancias mínimas (véase Fijar los puntos de conexión con cinta adhesiva. Asegurarse de que los puntos de fijación queden Advertencias importantes para el montaje). -
Página 19: Envolver Los Conductos
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 19 SKA 2502 C 3. Fijación del equipo exterior Ø 6 mm tubo = 15 - 20 Nm Es preciso observar las instrucciones de montaje Ø 9,5 mm tubo = 31 - 35 Nm 3.1 Antes del montaje... -
Página 20: Puesta En Servicio
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 20 realizados por distribuidores especializadas. Marcha uniforme del compresor y de los Ponerse en contacto con nuestro distribuidor. ventiladores. En caso de que la conexión de tensión entre el Salida de aire frío en el equipo interior y aire equipo interior y el exterior esté... -
Página 21: Konformitätserklärung
Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 21 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla und Normen für Artikel mas∂n∂ sunar. - Página 22 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 22 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla und Normen für Artikel mas∂n∂ sunar.
- Página 23 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 23 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der...
- Página 24 Anleitung SKA 2502 C E 01.12.2005 9:51 Uhr Seite 24 E Sólo para países miembros de la UE No tire herramientas eléctricas en la basura casera. Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico...
