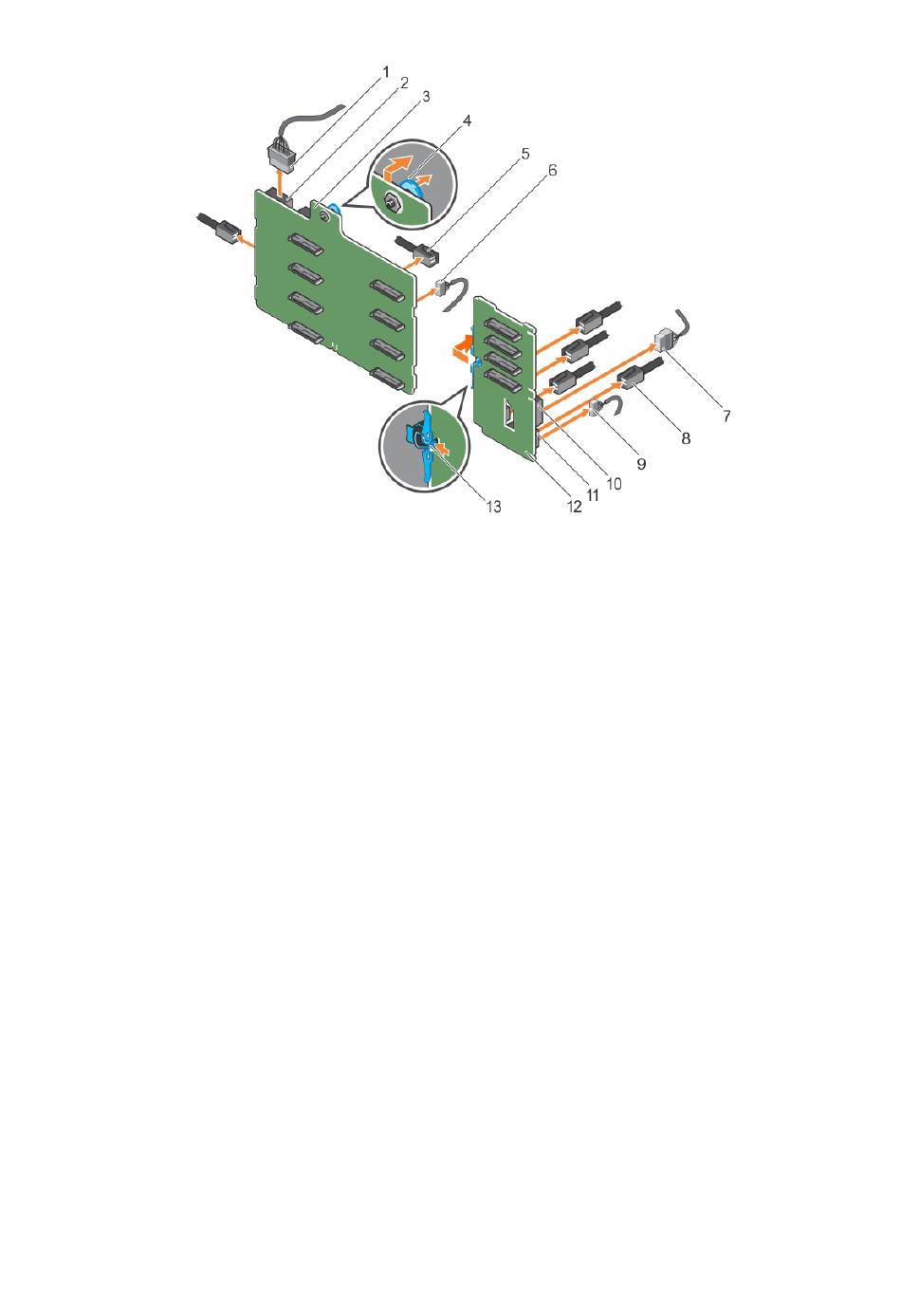

Ilustración 85. Extracción de un plano posterior SAS/SATA (x8) de 3,5 pulgadas más (x4) de 2,5 pulgadas
1. Cable de alimentación del plano posterior x8
3. plano posterior x8
5. Conector del cable de SAS en el plano posterior x8
7. Cable de alimentación en el plano posterior PCIe SSD
9. Cable de señal en el plano posterior PCIe SSD
11. Conector de señal en el plano posterior PCIe SSD
13. Lengüeta de liberación
2. Conector de alimentación en el plano posterior x8
4. Pasador de liberación
6. Cable de señal en el plano posterior x8
8. Cable PCIe en el plano posterior PCIe SSD
10. Conector de alimentación en el plano posterior PCIe SSD
12. plano posterior SSD de PCIe
