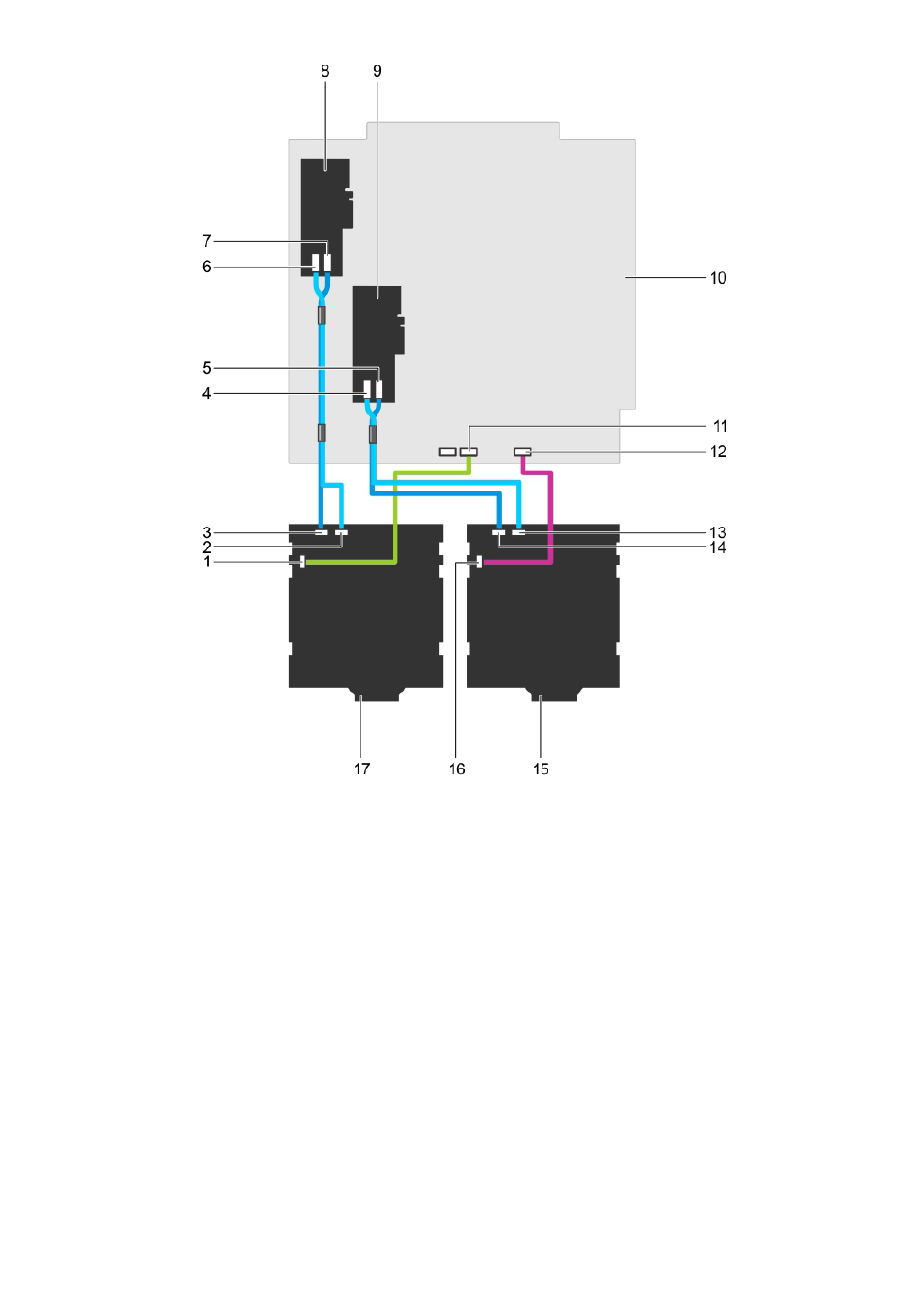

Ilustración 94. Cableado de un plano posterior SAS/SATA (x32) de 2,5 pulgadas con 2 tarjetas PERC
1. Conector de señal en el plano posterior 2
3. Conector SAS A en el plano posterior 2
5. Conector A de SAS B en PERC 1
7. Conector A de SAS B en PERC 2
9. Tarjeta 1 PERC
11. Cable de señal del plano posterior 2 en la placa base
13. Conector SAS B en el plano posterior 1
15. plano posterior 1
17. plano posterior 2
