9. Cable de señal en el plano posterior PCIe SSD
11. Conector de señal en el plano posterior PCIe SSD

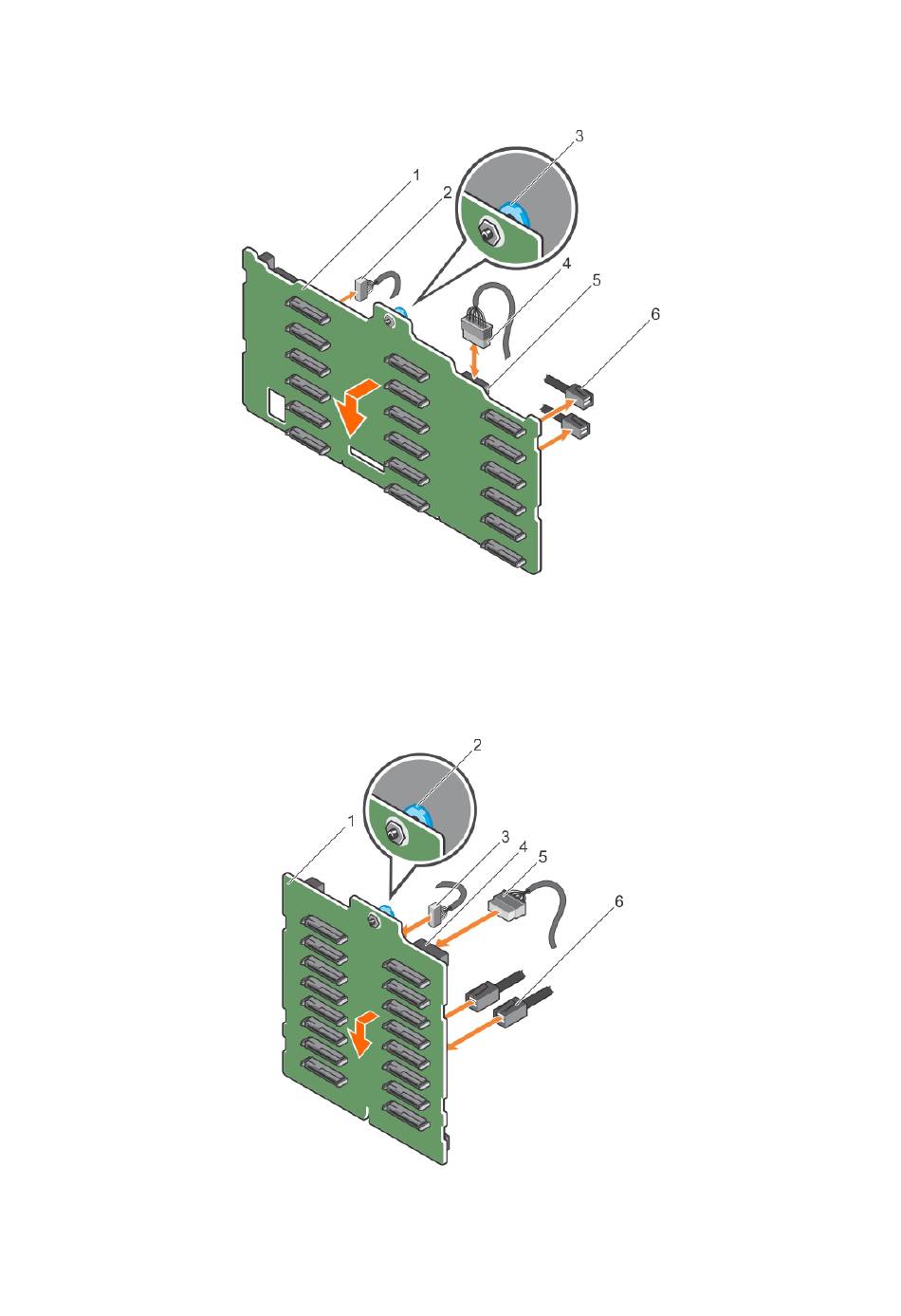

Ilustración 101. Instalación de un plano posterior SAS/SATA (x18) de 3,5 pulgadas
1. plano posterior x18
3. Pasador de liberación
5. Conector de alimentación
Ilustración 102. Instalación de un plano posterior SAS/SATA (x16) de 2,5 pulgadas
1. plano posterior x16
176 Instalación y extracción de los componentes del sistema
10. Conector de alimentación en el plano posterior PCIe SSD
12. plano posterior SSD de PCIe
2. cable de señal
4. Cable de alimentación
6. cable SAS
2. Pasador de liberación
