10.3 Varianty montáže
10.3.1 Elektrická přípojka ve zdi - nahoře
Z následujícího obrázku jsou zřejmé rozměry pro připojení
elektrické přípojky nahoře.

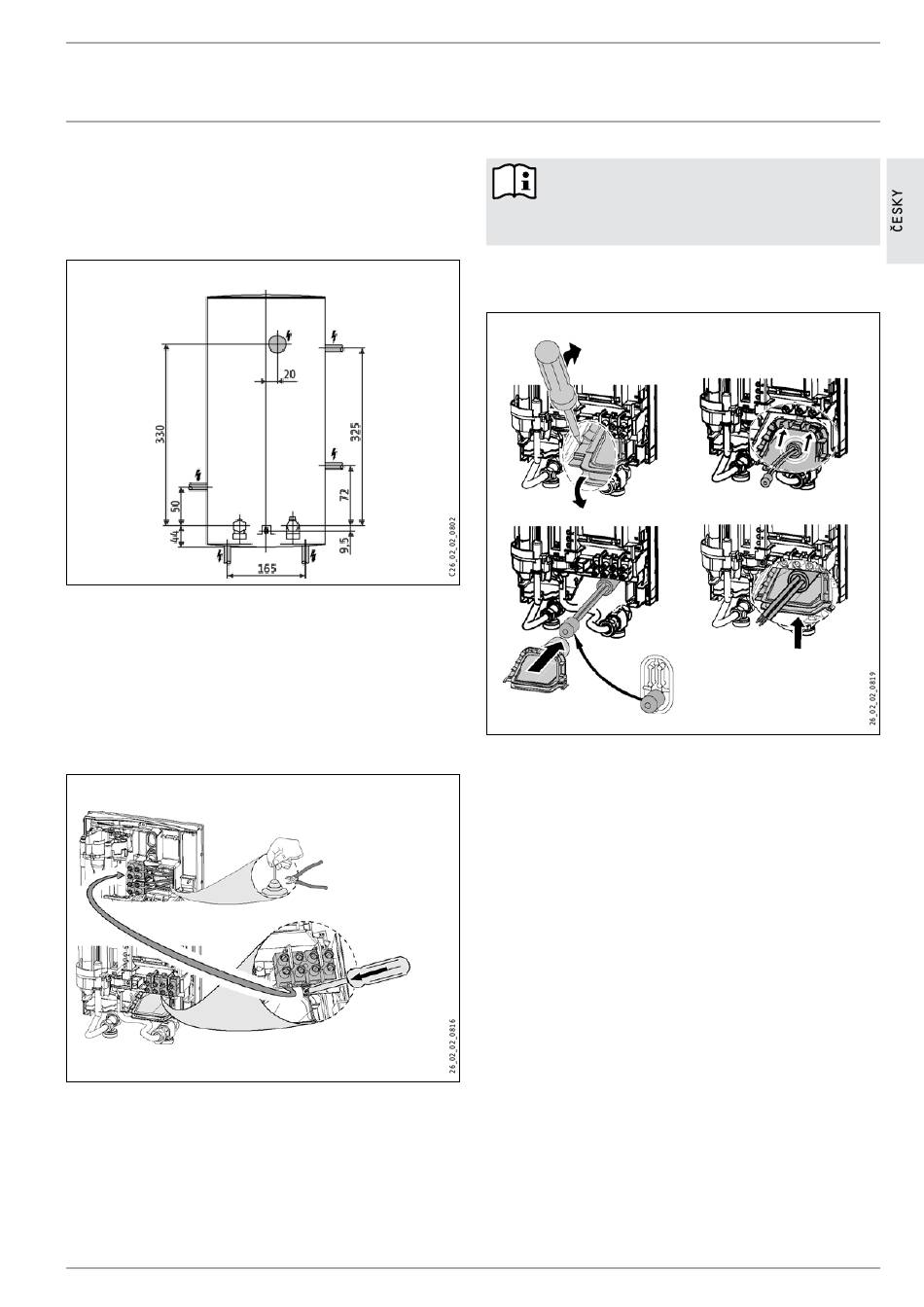

Rozměry k provedení elektrické přípojky nahoře a na zdi (AP)
K připojení elektrické přípojky postupujte takto:
»
Ořízněte kabelovou sponu v souladu s průřezem elektrického
přívodního kabelu.
»
Stiskněte háčkovou pojistku k upevnění přívodní síťové svorky
směrem dolů a vytáhněte ji.
»
Přeložte přívodní síťovou svorku přístroje zespodu nahoru a
upevněte je.
Elektrická přípojka nahoře
10.3.2 elektrická přípojka na zdi
Přístroj můžete připojit i v případě, že byla elektrická přívodní
přípojka položena přímo na stěnu. To platí pro provedení přípojky
nahoře i dole. Postupujte přitom takto:
»
Prořízněte nebo vylomte průchodky na zadní straně a ve víku
přístroje. Vhodná místa k provedení průchodek naleznete na
obrázku „Rozměry pro připojení elektrické přípojky".
www.stiebel-eltron.com
Změna krytí.
V případě, že budete přístroj připojovat k elektrickému
rozvodu položenému přímo na stěně, musíte na
typovém štítku změnit krytí z hodnoty IP25 na IP24.
Použijte k tomu nesmyvatelnou tužku.
»
Přeškrtněte údaje „IP 25" a zaškrtněte možnost „IP 24".
10.3.3 elektrická přípojka při použití větších průřezů kabelu
Demontáž a montáž kabelové spony
V případě použití větších průřezů vodičů můžete namontovat
kabelovou sponu po provedení montáže přístroje. Postupujte
přitom takto:
»
Před montáží vytáhněte pomocí šroubováku kabelovou sponu
přístroje.
»
Zatlačte přístroj proti šroubům v závěsné liště tak, aby došlo
k proražení měkkého těsnění.
»
Nasaďte upevňovací páčku na šroub závěsné lišty, který vyčnívá
ze zadní stěny.
»
Pevně přitlačte zadní stěnu a zajistěte upevňovací páčku
otočením doprava o 90°.
»
Nasuňte kabelovou sponu na přívodní elektrický kabel. Použijte
k tomu montážní pomůcku. Pokud budete používat elektrický
přívodní kabel o průřezu 10 nebo 16 mm², musíte zvětšit otvor
kabelové spony. Zatlačte kabelovou sponu do zadní stěny.
10.3.4 Připojení zátěžového relé
Zátěžové relé používejte v kombinaci s jinými elektrickými přístroji,
například s topnými elektrickými akumulačními zásobníky.
K sepnutí relé dojde za provozu průtokového ohřívače. Zátěžové
relé dodáváme formou zvláštního příslušenství.
dhB-e ... sli electronic | 65
