ZUCCHETTI 3PH 20000TL-33000TL-V2 Manual De Usuario página 35

Nota
Los terminales metálicos positivo y negativo se embalan junto con los conectores positivo y negativo
respectivamente. Separar los terminales de metal positivo y negativo después de haber desembalado el
inversor para evitar confundir las polaridades.
Procedimiento
1) Quitar los prensacables de los conectores positivo y negativo
2) Quitar una longitud adecuada de funda aislante de los cables de alimentación positivo y negativo
utilizando para ello un pelacables, como muestra la figura.
Nota
: L2 es unos 2 o 3 mm más largo que L1.
3) Introducir los cables de alimentación positivos y negativos en los prensacables correspondientes.
4) Introducir los cables de alimentación positivos y negativos antes pelados en los terminales de metal
positivo y negativo respectivamente, y crimparlos utilizando la herramienta adecuada. Asegurarse de
que los cables queden fijados de modo que no puedan extraerse con una fuerza inferior a 400 N,
como muestra la siguiente figura
Manual de Usuario 3PH 20000TL - 33000TL-V2
Rev. 1.1 del 27/04/2021
Identificación: MD-AL-GI-00
Rev. 1.1 27-04-21 - Aplicación: GID

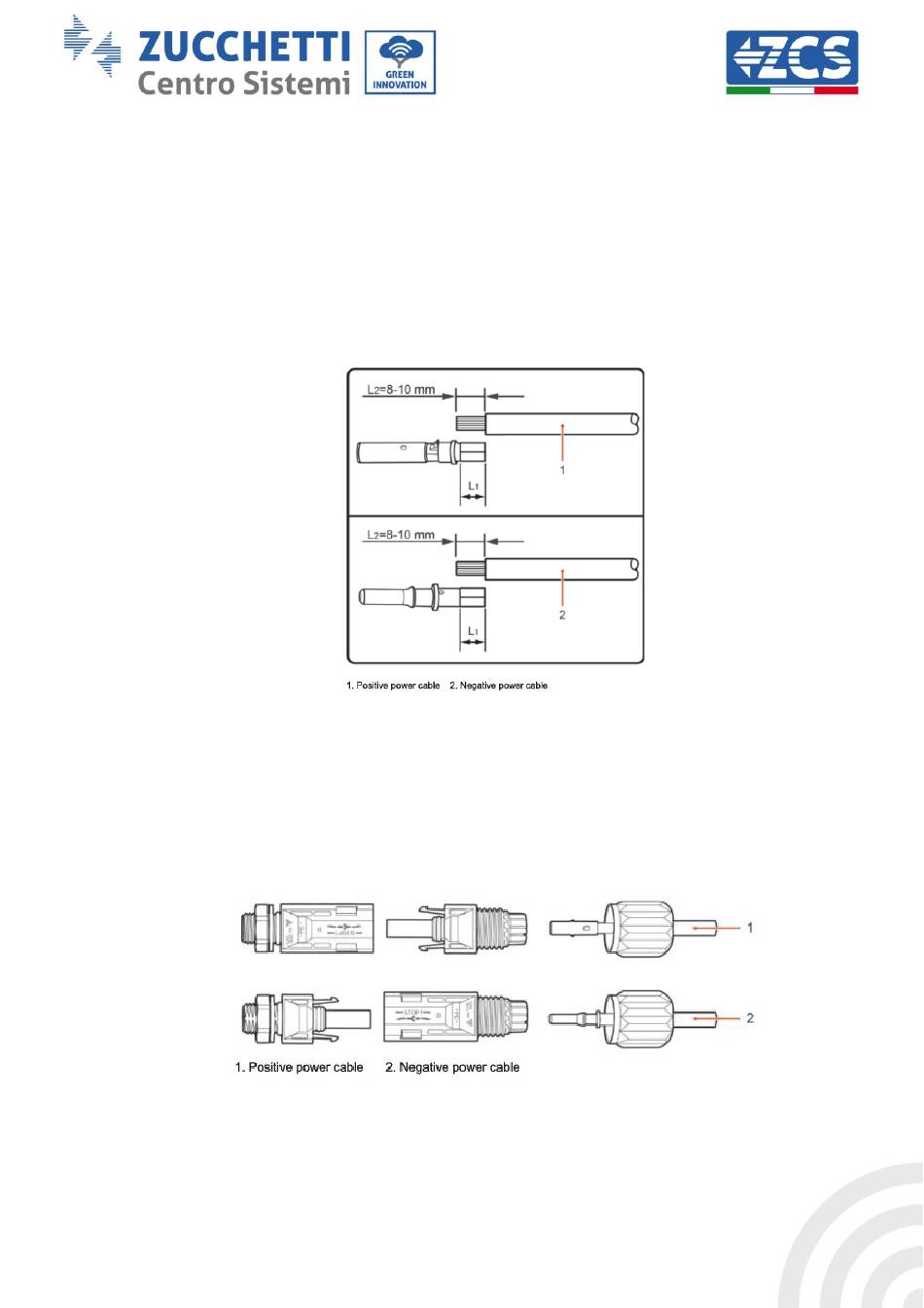

Figura 23 – Conexión de los cables de potencia CC en entrada (1)
Figura 24 - Conexión de los cables de potencia CC en entrada (2)
35 / 126
