MATERIAL
Contrachapado de madera
Escobillones
Tubo de plástico transparente
Soporte de pila
Microinterruptor de corredera
Motor
Abrazadera de acero
Cable de conexiones
Diodos luminosos rojos
Desatornillador de raya
Tornillo de cabeza cilíndrica
Tornillo de cabeza cilíndrica
Regleta con agujero transversal
D109829#1
109.829

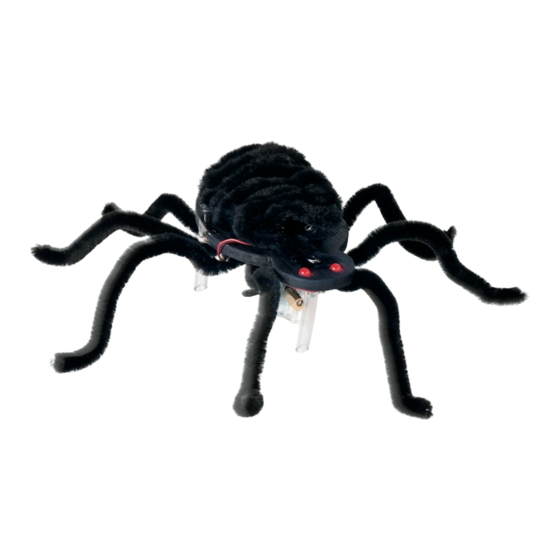

A r a ñ a m ó v i l
" T h e k l a "
Las maquetas de OPITEC, una vez terminadas, no deberían ser
consideradas como juguetes en el sen- tido comercial del término.
De hecho, se trata de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los trabajos relaci-
onados con este kit bajo la supervisión de un adulto. No apto para
niños menores de 36 meses, ya que existe riesgo de asfixia.
Cantidad
Medidas (mm)
1
4
1
1
1
1
1
1
2
1
2
3
1
Material necesario:
Lápiz
Tijeras
Punzón
Desatornillador
Sierra eléctrica o de marquetería
Brocas ø 4+5 mm
Limas + Papel de lija
Cola universal
Pistola parra encolar
Pintura y pincel
NOTA
Aplicación
115x65x5 Placa de base
500x9 Patas + Cuerpo
ø 6 Piernas móviles
Fuente de electricidad
Interruptor
Engranaje
Fijación del motor
500 Conexión
ø5 Ojos
Fijación del motor
3x10 Elemento giratorio
4x16 Patas
Elemento giratorio
No. de
pieza
1
2
3
4
5
6
7
8
9
10
11
12
13
1
