Instalación del tubo de desagüe y la manguera de salida
AA

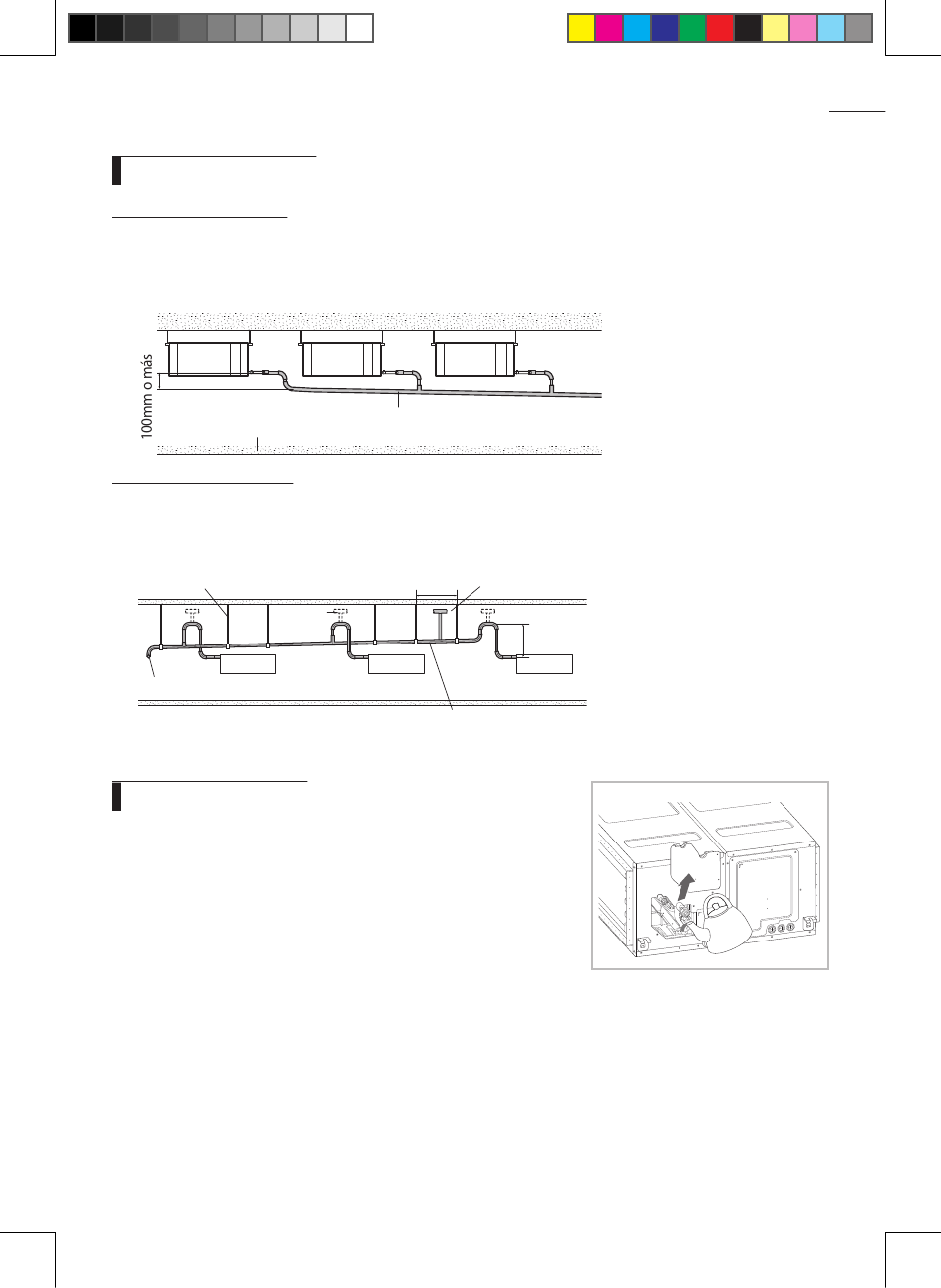

Drenaje Centralizado
Sin la bomba del drenaje
1. Instale el tubo de desagüe horizontalmente con una pendiente de 1/100 o más y fíjelo por el espacio de
soporte de 1,0~1,5m.
2. Instale U-trampa en el extremo del tubo de desagüe para prevenir un olor horrible para alcanzar a la
unidad interior.
Con la bomba del drenaje
1.
Instale el respiradero principal en el frente de la unidad interior más lejos del drenaje principal cuando las
unidades interiores instaladas son más de 3.
2.
Usted puede necesitar instalar el respiradero individual para prevenir la retención del agua en la tapa de
cada tubo de desagüe de la unidad interior.
Soporte
Tubo de desagüe principal
Prueba de Drenaje
Prepare un poco de agua acerca de 2 litros.
1
Vierta agua dentro del colector de base de la unidad interior
como lo muestra en la figura.
2
Confirme que el agua fluye hacia afuera a través de la
manguera de drenaje.
22
DVM Big Duct_EU_IB_DB68-05048A-01_ES_16.03.29.indd 22
Tubo de desagüe horizontal
Techo
más de pendiente 1/100
1~1,5m
Respiradero
individual
Tubo de desagüe horizontal
centralizado(más de pendiente 1/100)
Respiradero principal
550mm
o menos
G_6
