rozdzIaŁ 5
5.4 montaż przedniej części palnika
uwaga
• Wykonać czynności w kolejności odwrotnej do demontażu.
• Nałożyć cienką warstwę smaru silikonowego na pierścienie typu "O" przed montażem części
współpracujących. Ułatwia to późniejszy montaż i demontaż do celów serwisowych.
• Dokręcić części gwintowane ręcznie.
• Instalacja elektrody wymaga tylko lekkiego dokręcenia ręką. Uchwyt na elektrodę powinien zawsze
być dokręcony mocniej niż elektroda.

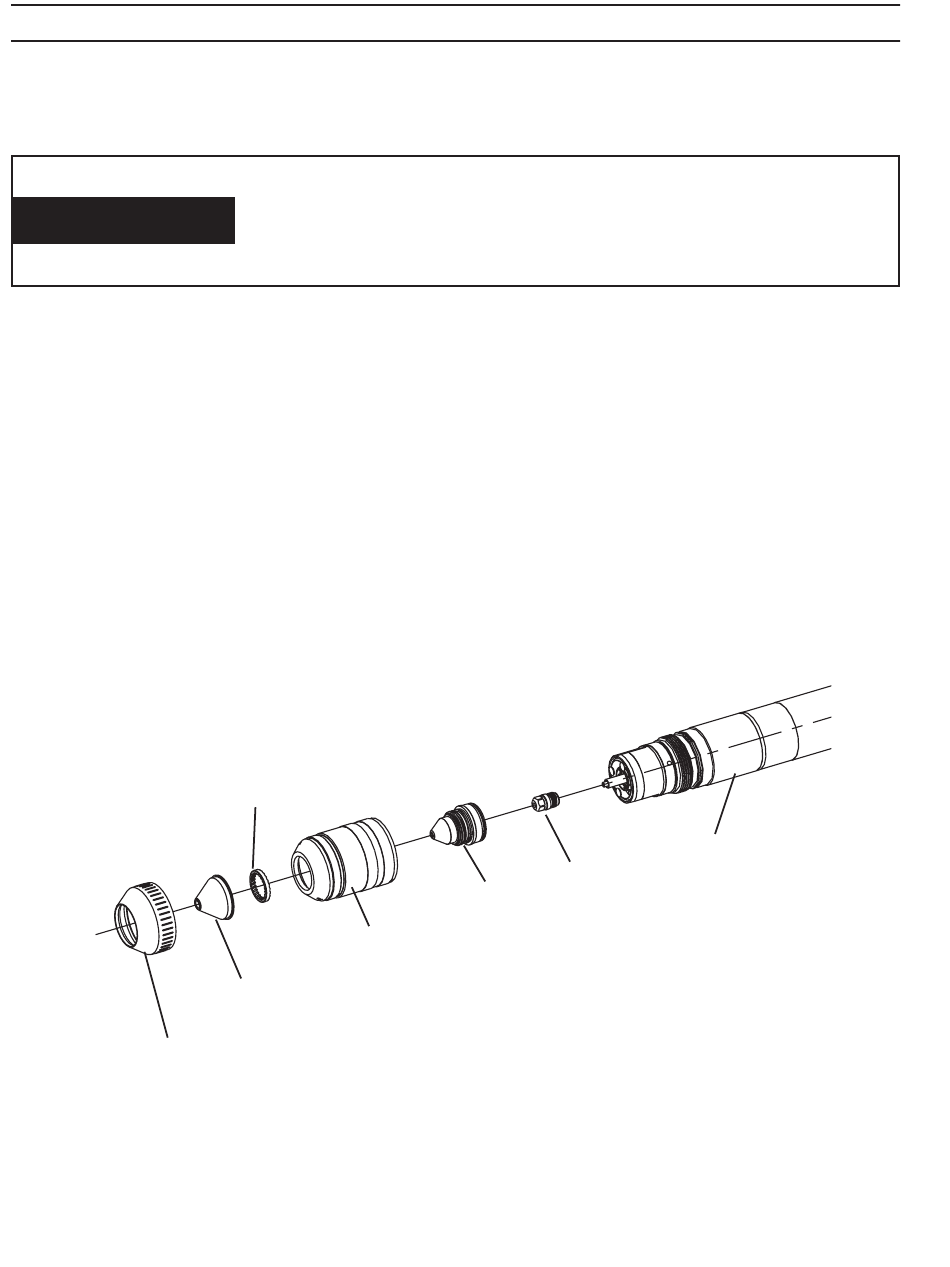

Podczas montażu umieścić dyszę wewnątrz stożka zabezpieczającego dyszy i wkręcić ustalacz/dyszę
w korpus palnika. Ułatwi to zachowanie prostoliniowości dyszy w trakcie montażu. Stożek ochronny oraz
ustalacz stożka ochronnego należy zainstalować dopiero po zainstalowaniu stożka zabezpieczającego
dyszy i samej dyszy. W przeciwnym razie części nie zostaną prawidłowo osadzone i może dojść do
Ustalacz stożka
ochronnego
zbyt mocno dokręcone części będą trudne do rozebrania i mogą
spowodować uszkodzenie palnika. Podczas montażu nie dokręcać
części z nadmierną siłą. części gwintowane zostały zaprojektowane
w celu zapewnienia prawidłowej pracy przy dokręceniu ręką, z siłą
około 40-60 stopofuntów.
Zwężka
Stożek
zabezpieczający
dyszy
Stożek
ochronny
uwaga:
przecieków.
Elektroda
Dysza
160
koNserwacja
Korpus
palnika
