РАЗДЕЛ 3
Расстояние между рабочей поверхностью
и
источником питания должно составлять не
менее 3 м (10 фут.)
РАБОЧАЯ
ПОВЕРХНОСТЬ
ЗЕМЛЯ
ВЫКЛЮЧАТЕЛЬ ЛИНИИ
С ПРЕДОХРАНИТЕЛЕМ
(ОБЕСПЕЧИВАЕТСЯ
ПОЛЬЗОВАТЕЛЕМ)
(См. Tаблицу 3-1 и
ПРЕДУПРЕЖДЕНИЕ относительно
заземления рабочего места в
Секции 3.5)
ПОДАЧА
ПРЕФИЛЬТРОВАННОГО
ВОЗДУХА (Обеспечивается
пользователем)
(100 фунт./кв. дюйм макс.
6,9 бар макс.)

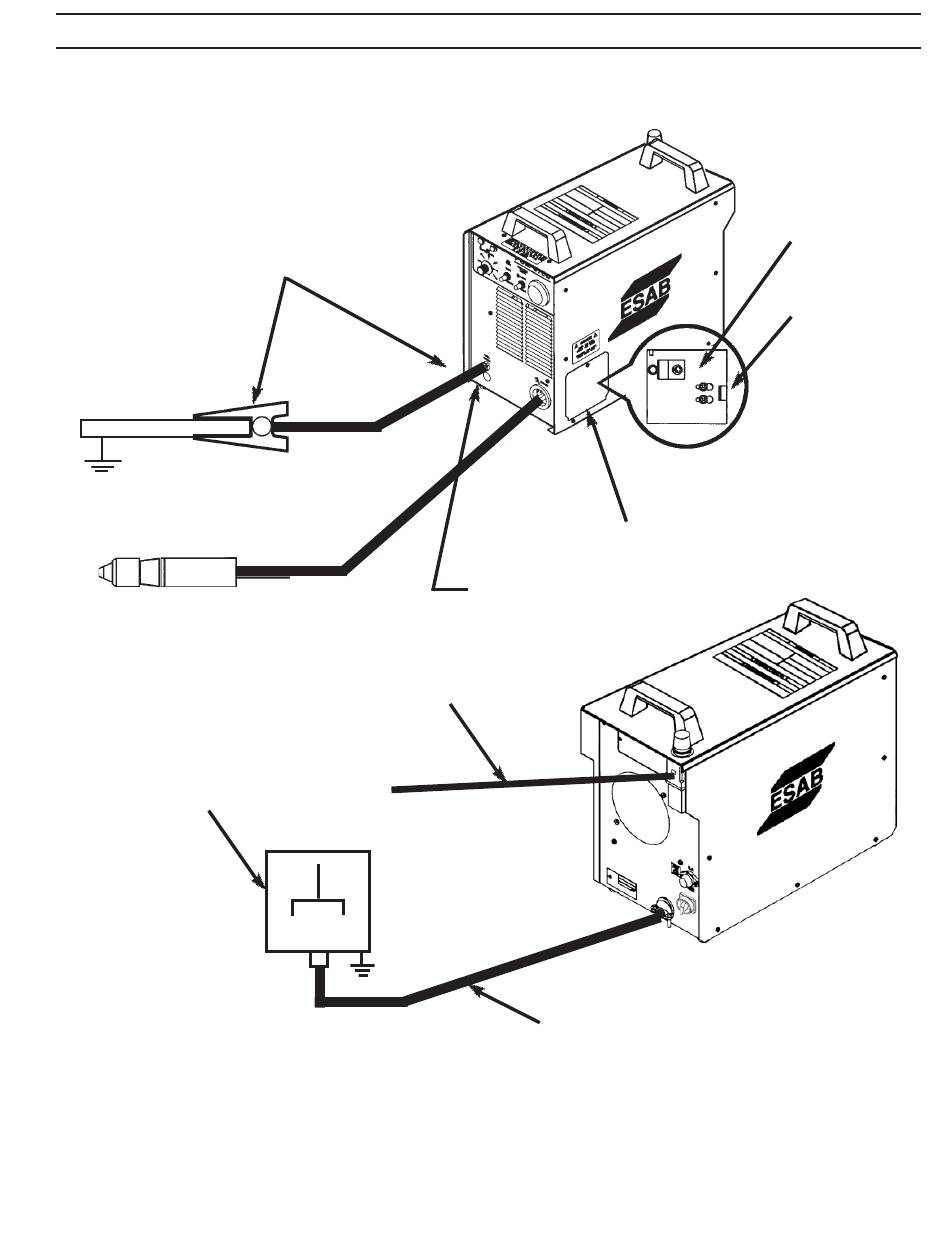

Рисунок 3-2. Схема соединения установки ESP-50
КРЫШКА ПАНЕЛИ
ПОДСОЕДИНЕНИЯ РЕЗАКА
ДОСТУП К ПАНЕЛИ
СОЕДИНЕНИЯ
КАБЕЛЯ ЧПУ
(См. схему "А")
ВХОДНОЙ СИЛОВОЙ КАБЕЛЬ
(См. Таблицу 3-1)
пРИМЕЧАНИЕ: Модели, рассчитанные на напряжение 208/230 В,
оборудованы заглушкой для однофазного соединения. Заглушка
крепится к четырехжильному кабелю. при использовании
трехфазного соединения снимите заглушку и следуйте
инструкциям из Секции 3-5.
131
МоНТАЖ
ПОДКЛЮЧЕНИЕ
ВСПОМОГАТЕЛЬНОЙ
ДУГИ РЕЗАКА
ПОДКЛЮЧЕНИЕ
СИЛОВОГО
КАБЕЛЯ
РЕЗАКА
