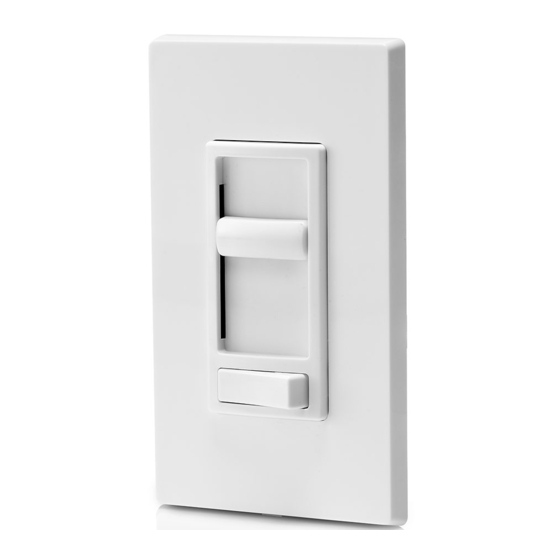

Leviton 06674 Guia De Inicio Rapido

ADVERTENCIAS
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE,
¡APAGUE LA ELECTRICIDAD EN EL INTERRUPTOR DE CIRCUITO O
FUSIBLE Y COMPRUEBE QUE LA ELECTRICIDAD ESTÉ APAGADA ANTES
DE CABLEAR!
• PARA EVITAR INCENDIO, DESCARGA ELÉCTRICA O LA MUERTE: Utilice
con focos LED y LFC atenuadores compatibles, incandescentes o accesorios
de halógeno de 120V únicamente. Para una lista completa de focos LED
compatibles consulte en www.leviton.com/led.
• Debe ser instalado y/o utilizado de conformidad con los códigos y reglamentos
eléctricos.
• En caso de que tenga alguna duda con relación a cualquier parte de estas
instrucciones, consulte a un electricista.
Cat. Núm. LED/LFC
06674 150W
Usted necesitará:
• Destornillador Ranurado/Philips
• Lápiz
• Cinta de Aislar
• Cortadores
• Pinzas
• Regla
Instalación
Identifique sus cables (más común).
1.
NOTA: Si el cableado en la caja de pared no se asemeja a cualquiera de estas configuraciones, consulte a un electricista
Unipolar
Hacia la Luz
CARGA
LÍNEA
Desde el Circuito
2. Cablee.
Derivado
Retire 1.6 cm (5/8 pulgada) del aislamiento de cada cable en la caja de pared.
NOTA: Estos diagramas representan las aplicaciones más comunes. Su atenuador o caja de pared podría no asemejarse exactamente tal como se ve en estos
diagramas.
Unipolar
NOTA: Este cable se utiliza en instalaciones de
3 vías únicamente. Cubra el cable tal como se
muestra cuando no se utilice.
Atenuador Deslizante de LED / LFC /
INSTRUCCIONES DE INSTALACIÓN
Incandescente VCA
600W 120VCA
NEUTRO
PUESTA
A TIERRA
Hacia la Luz
CARGA
LÍNEA
Desde el Circuito
VIAJERO
Derivado
Incandescente
Cat. Núm. 06674
PRECAUCIONES
• Cuando se utilicen focos múltiples con un atenuador, NO mezcle los tipos de focos. Todos
los focos deben ser ya sea LED, LFC o incandescentes. Utilizar la misma marca/modelo de
cada foco mejorará el funcionamiento.
• Utilice únicamente un (1) atenuador en un circuito de 3 vías. El (los) interruptor(es)
encenderá(n) la luz en el nivel de luminosidad seleccionado en el atenuador.
• Para evitar el sobrecalentamiento y posibles daños a este dispositivo y otro equipo, NO
realice la instalación para controlar un receptáculo, un aparato operado por un motor o un
transformador, o cualquier otra fuente de iluminación que no sean los especificados.
• Utilice este dispositivo con ALAMBRE REVESTIDO DE COBRE ÚNICAMENTE.
• Para limpiar utilice un paño húmedo con jabón suave. NO utilice productos
desinfectantes, incluyendo nebulizadores, rociadores u otros tipos de agentes
limpiadores atomizados.
Antes de instalar su atenuador por sí solo o con
Hz
otros atenuadores:
60Hz
En instalaciones de atenuadores múltiples incandescentes, se requiere la reducción
de la capacidad del atenuador. Consulte el diagrama para la carga máxima por
atenuador. No se necesita reducir la capacidad para utilizar en instalaciones de
atenuadores múltiples con LFC atenuable o LED atenuable.
CARGA MÁXIMA POR ATENUADOR PARA DISPOSITIVOS MÚLTIPLES
Cat. Núm.
06674
3 vías
Caja de Pared del Atenuador
Desde el Circuito
Derivado
LÍNEA
NEUTRO
PUESTA
A TIERRA
PUESTA
A TIERRA
NEUTRO
VIAJERO 2
VIAJERO 1
Hacia la Caja de Pared
del Interruptor
PUESTA
A TIERRA
NEUTRO
Carga Único Dos
Dispositivos
Incandescente 600W 500W
Caja de Pared del Interruptor
CARGA
NEUTRO
PUESTA
A TIERRA
PUESTA
A TIERRA
NEUTRO
VIAJERO 1
VIAJERO 2
DI-000-06674-42B
ESPAÑOL
Más de 2
Dispositivos
400W
de 3 Vías
Hacia la Luz
Desde la Caja de Pared
del Atenuador
