5. IDENTIFICACIÓN FASE/NEUTRO
Antes de utilizar su multímetro, siempre realice un autotest.
No utilice nunca el multímetro si el autotest es incorrecto.
Test unipolar "una mano":
Sitúe la punta de prueba negra (conectada al terminal COM) en
el conductor que se debe probar y un dedo en la zona de
prueba de identificación Ph/N.
En presencia de la fase (si U red > 127V~) el LED rojo "PH"
parpadea.
NB 1 : En test "una mano", la indicación de tensión no es
significativa.
Test bipolar "dos manos":
Sitúe la punta de prueba roja en el primer conductor, la punta de
prueba negra en el segundo conductor que se debe probar y un
dedo en la zona de prueba identificación Ph/N.
El LED PH parpadea si la punta de prueba negra está conectada
a la fase. El valor de la tensión entre terminales se indica en el
display digital.
Características y campo de utilización:
U > 127V
Atención : U máx respecto a la tierra = 600V
Frecuencia: 50...60Hz ± 5%
ATENCION:
Si la LED Ph parpadea y aparecen algunos Voltios, asegúrese del
correcto contacto eléctrico con la punta de contacto.
6. CONTROL DE CONTINUIDAD
MEDIDA DE RESISTENCIAS
Antes de utilizar su multímetro, siempre realice un
autotest.
No utilice nunca el multímetro si el autotest es incorrecto.
Antes de proceder a un test de continuidad, asegúrese
de que el circuito que se debe controlar está fuera de
tensión.
Coloque las dos puntas de prueba en el circuito que se debe
controlar. Si el display indica un nivel de tensión, detenga el test:
el circuito está bajo tensión.
Pulse el botón pulsador autotest.
50
Page 50
Continuidad zumbador
Para una resistancia inferior a aproximadamente 600 Ω , el
zumbador suena y en el display aparece el valor de la
resistencia medida (en kΩ).
Medida de resistencia
Escala
Rango de medida
1.999 kΩ
de 0.001 kΩa 1.999 kΩ
Presencia de tensión accidental en el circuito a controlar.
En el caso que el aparato detecta detecte la presencia de una
tensión, el zumbador suena de forma continua y se enciende el
LED rojo «Voltest».
Características y campo de utilización
Protección: hasta 600 V eff (10s)
7. ROTACIÓN DE FASES
Antes de utilizar su multímetro, siempre realice un autotest.
No utilice nunca el multímetro si el autotest es incorrecto.
Verifique la presencia de tensión en las tres fases a probar.
Test de Rotación de Fases:
Sitúe la punta de prueba roja en la primera fase y la punta de
prueba negra en la segunda fase.

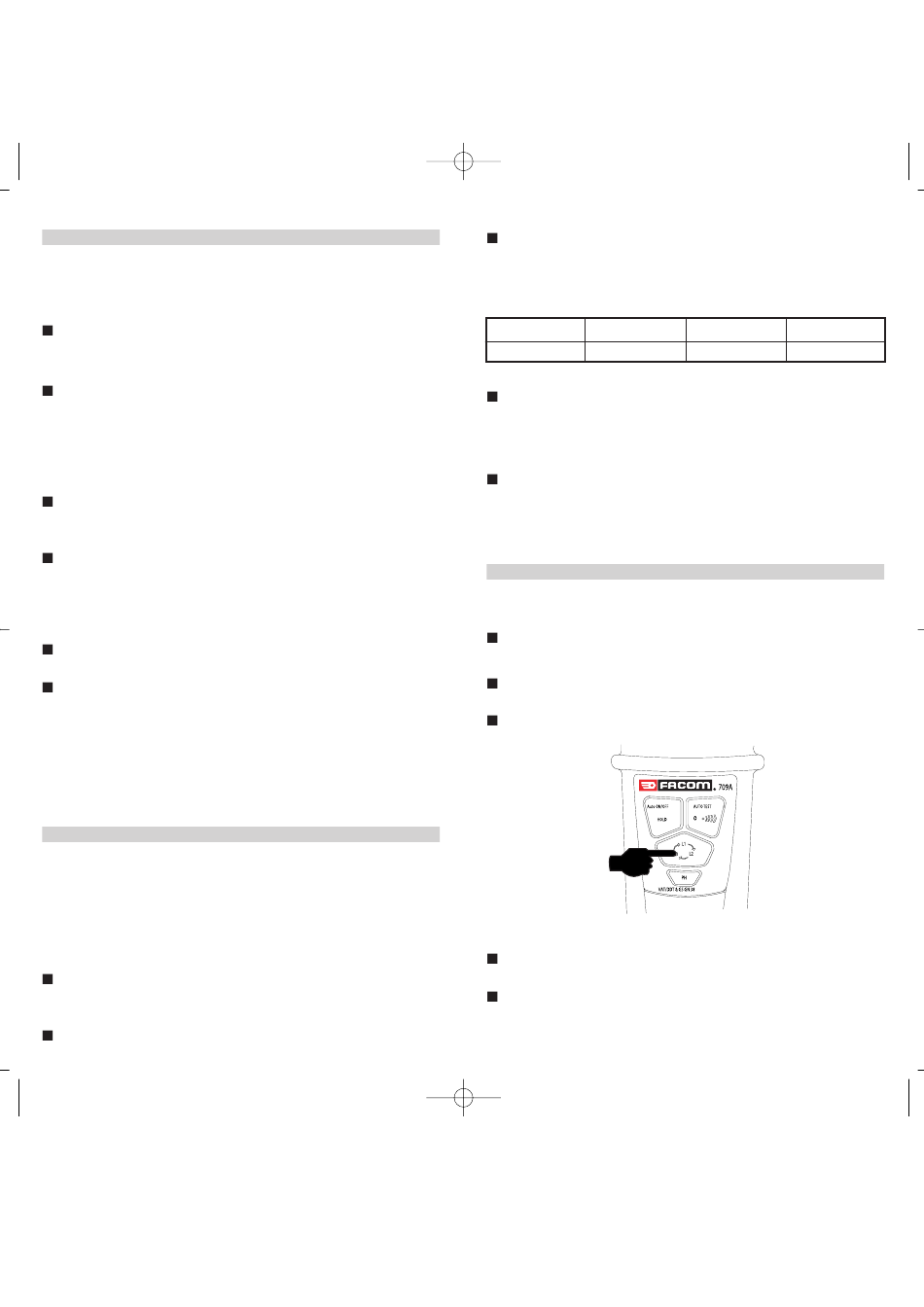

Pulse el botón rotación de las fases.
Resultado:
Si el orden de rotación de las fases es directo, entonces se
enciende el LED L1 hacia L2.
Si el orden de rotación de las fases es indirecto, entonces se
enciende el LED L1 hacia L3.
NB : La detección de tensión permanece activa durante este test.
Resolución Precisión
0.001 kΩ 1% ± 2pts
