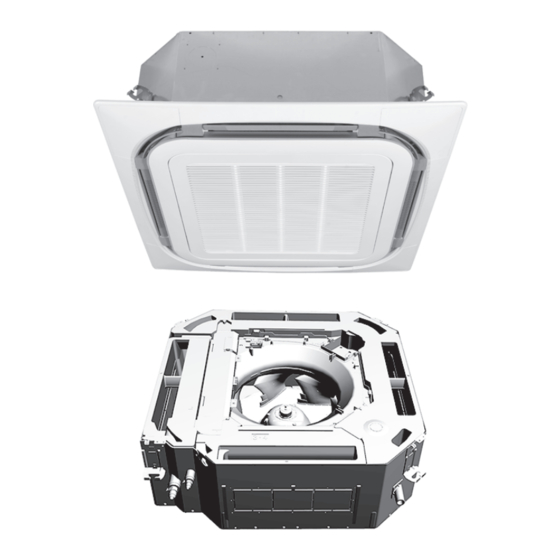

- Página 1 Manual de instalación y funcionamiento Equipos de aire acondicionado tipo Split FCAHG71FVEB FCAHG100FVEB Manual de instalación y funcionamiento FCAHG125FVEB Español Equipos de aire acondicionado tipo Split FCAHG140FVEB...
- Página 2 3P290872-16R...
-
Página 3: Tabla De Contenido
Tabla de contenidos 12 Mantenimiento y servicio Tabla de contenidos 12.1 Limpieza del filtro de aire, la rejilla de aspiración, la salida de aire y los paneles exteriores ............16 12.1.1 Cómo limpiar el filtro de aire ........16 12.1.2 Cómo limpiar la rejilla de aspiración ...... -
Página 4: Para El Instalador
Las revisiones más recientes de la documentación suministrada ▪ Formato: Archivos digitales en http://www.daikineurope.com/ pueden estar disponibles en la página Web regional de Daikin o a support-and-manuals/product-information/ través de su distribuidor. La documentación original está escrita en inglés. Los demás idiomas son traducciones. -
Página 5: Preparación
4 Preparación Tubería de drenaje Si la dirección del flujo de Entonces B Conexión a tierra aire es… FCAHG71 FCAHG100~140 Rejilla de aspiración y filtro de aire En todas direcciones ≤ 3,5 m ≤ 4,2 m En 4 direcciones ≤4,0 m ≤ 4,5 m Preparación En 3 direcciones ≤3,5 m... -
Página 6: Pautas Al Instalar La Tubería De Drenaje
5 Instalación ▪ Plantilla de papel para la instalación (parte superior del ▪ Guía de instalación. Utilice la guía de instalación para embalaje). Utilice una plantilla de pale para determinar la determinar la posición vertical correcta. colocación horizontal correcta. Contiene las dimensiones y centros necesarios. -
Página 7: Comprobación De Fugas De Agua
5 Instalación ▪ Tubería ascendente. Si es necesario para la pendiente, puede instalar una tubería ascendente. ▪ Inclinación de la manguera de drenaje: 0~75 mm para evitar tensión en la tubería y burbujas de aire. ▪ Tubería ascendente: ≤300 mm desde la unidad, ≤675 mm perpendicular a la unidad. -
Página 8: Cómo Conectar Las Tuberías De Refrigerante
5 Instalación Conexión de la tubería de refrigerante (fijada a la unidad) Unidad Almohadillas de sellado: Mediana 1 (tubería de gas), mediana 2 (tubería de líquido) (accesorios) Muestre las uniones de las piezas de aislamiento. Fíjelas a la base de la unidad. Apriete los sujetacables en las piezas de aislamiento. -
Página 9: Configuration
6 Configuration AVISO Asegúrese de mantener los cables de alimentación y de 10~15 transmisión separados entre sí. cableado transmisión y el de alimentación pueden cruzarse, pero no deben estar tendidos de forma paralela. 70~90 1 Retire la tapa de servicio. 2 Cable de la interfaz de usuario: Pase el cable a través de la estructura, conecte el cable al bloque de terminales y fije el cable mediante un sujetacables. -
Página 10: Puesta En Marcha
7 Puesta en marcha Por defecto: 01 (= flujo de aire en todas direcciones) Si desea un intervalo de… Entonces Ejemplo: (contaminación del aire) ±2500 h (ligera) 10 (20) ±1250 h (densa) Sin notificación Flujo de aire en todas direcciones Puesta en marcha Flujo de aire en 4 direcciones (todas las salidas de aire abiertas, 2 esquinas cerradas) (es necesario el kit de almohadilla de bloqueo opcional) -
Página 11: Cómo Realizar Una Prueba De Funcionamiento
7 Puesta en marcha Acción Resultado Cómo realizar una prueba de Pulse en 10 segundos. La prueba de funcionamiento funcionamiento comienza. Esta tarea solo procede cuando se utiliza la interfaz de usuario BRC1E52 o BRC1E53. Cuando utilice otra interfaz de usuario, consulte el manual de instalación o el manual de mantenimiento de 3 Compruebe el funcionamiento durante 3 minutos. - Página 12 7 Puesta en marcha Código de error Causa posible No se muestra nada ▪ El cableado está desconectado o existe un error de cableado (entre la fuente de (la temperatura de alimentación y la unidad exterior, entre la ajuste actual no se unidad exterior y la unidad interior, entre muestra) la unidad interior y la interfaz de usuario).
-
Página 13: Datos Técnicos
8 Datos técnicos Datos técnicos La información más reciente se puede encontrar en los datos técnicos. Diagrama de tubería: Unidad interior Conexión de la tubería de líquido Conexión de la tubería de gas Filtro Intercambiador de calor Diagrama de cableado: Unidad interior El diagrama del cableado eléctrico se adjunta con la unidad y está... -
Página 14: Para El Usuario
9 Acerca del sistema SS2 (A5P) Interruptor de selección (ajuste de dirección X39A (A1P) Conector de PCB (panel con función de inalámbrica) limpieza automática) Interruptor de flotador X70A (A1P) Conector de PCB (panel con función de limpieza automática) TC (A1P) Circuito transmisor de señal Conector de PCB V1R (A1P) -
Página 15: Acerca Del Funcionamiento De Refrigeración, Calefacción, Solo Ventilador Y Automático
11 Funcionamiento ▪ Si la fuente de alimentación principal está apagada durante el 11.3.2 Utilización del programa de secado funcionamiento, el funcionamiento se reiniciará automáticamente después de que la alimentación vuelva de nuevo. Para comenzar 1 Pulse varias veces el botón de selección del modo de 11.2.2 Acerca del funcionamiento de funcionamiento en la interfaz de usuario y seleccione... -
Página 16: Mantenimiento Y Servicio
12 Mantenimiento y servicio ▪ Dependiendo de los ajustes, la interfaz de usuario puede mostrar AVISO la notificación TIME TO CLEAN AIR FILTER (es necesario limpiar ▪ El límite móvil de la aleta puede modificarse. Póngase el filtro de aire). Limpie el filtro de aire cuando se muestre la en contacto con su distribuidor para obtener más notificación. -
Página 17: Cómo Limpiar La Salida De Aire Y Los Paneles Exteriores
12 Mantenimiento y servicio ADVERTENCIA refrigerante dentro sistema ligeramente inflamable, pero normalmente no presenta fugas. En caso de producirse fugas en la habitación, si el refrigerante entra en contacto con un quemador, un calentador o un 45° hornillo de cocina, se pueden producir incendios o humos nocivos. -
Página 18: Solución De Problemas
13 Solución de problemas Fallo de Medida Solución de problemas funcionamiento Si se produce alguna de las siguientes averías, tome las medidas El sistema funciona, ▪ Compruebe que la entrada o salida de que se detallan y póngase en contacto con su distribuidor. pero la refrigeración o aire de la unidad exterior o interior no la calefacción es... -
Página 19: Síntoma: La Dirección Del Ventilador No Se Corresponde Con La Configuración Establecida
14 Reubicación fijada, la unidad exterior se detiene y la interior silencia el ventilador. ▪ Un siseo que se escucha en la puesta en marcha o Así se evita que el aire frío salga directamente hacia los ocupantes inmediatamente después de detenerse o de la función de de la habitación. - Página 20 4P429472-1 2015.12...
