Montaje
4.1
Requerimientos que debe cum-
plir el lugar de instalación
La alimentación de aire comprimido y
material hacia la pistola de inyección
tiene que poder ser interrumpida y prote-
gida contra reconexión.
Los conductos, las juntas y los racores
tienen que tener un diseño constructivo
que cumpla con las exigencias de la pis-
tola de inyección Ä 10.5 "Valores de
potencia".
Tiene que haber un soporte en el que se
pueda sujetar la pistola de inyección con
seguridad.
El suministro del aire de control debe ser
regulable.
El material tiene que introducirse por un
filtro, para evitar que la boquilla se
atasque.
4.2
Montaje
Montaje fijo
Equipo de protección:
Ropa protectora de trabajo
Guantes de protección
Durante el montaje tenga en cuenta:
Orificio del perno de retención: 10 mm
Anchos nominales: Ä 10.2 "Conexiones"
1.
¡ADVERTENCIA!
¡Las fuentes de ignición instaladas
pueden ocasionar explosiones!
Asegurar que no haya atmósfera poten-
cialmente explosiva.
8/44

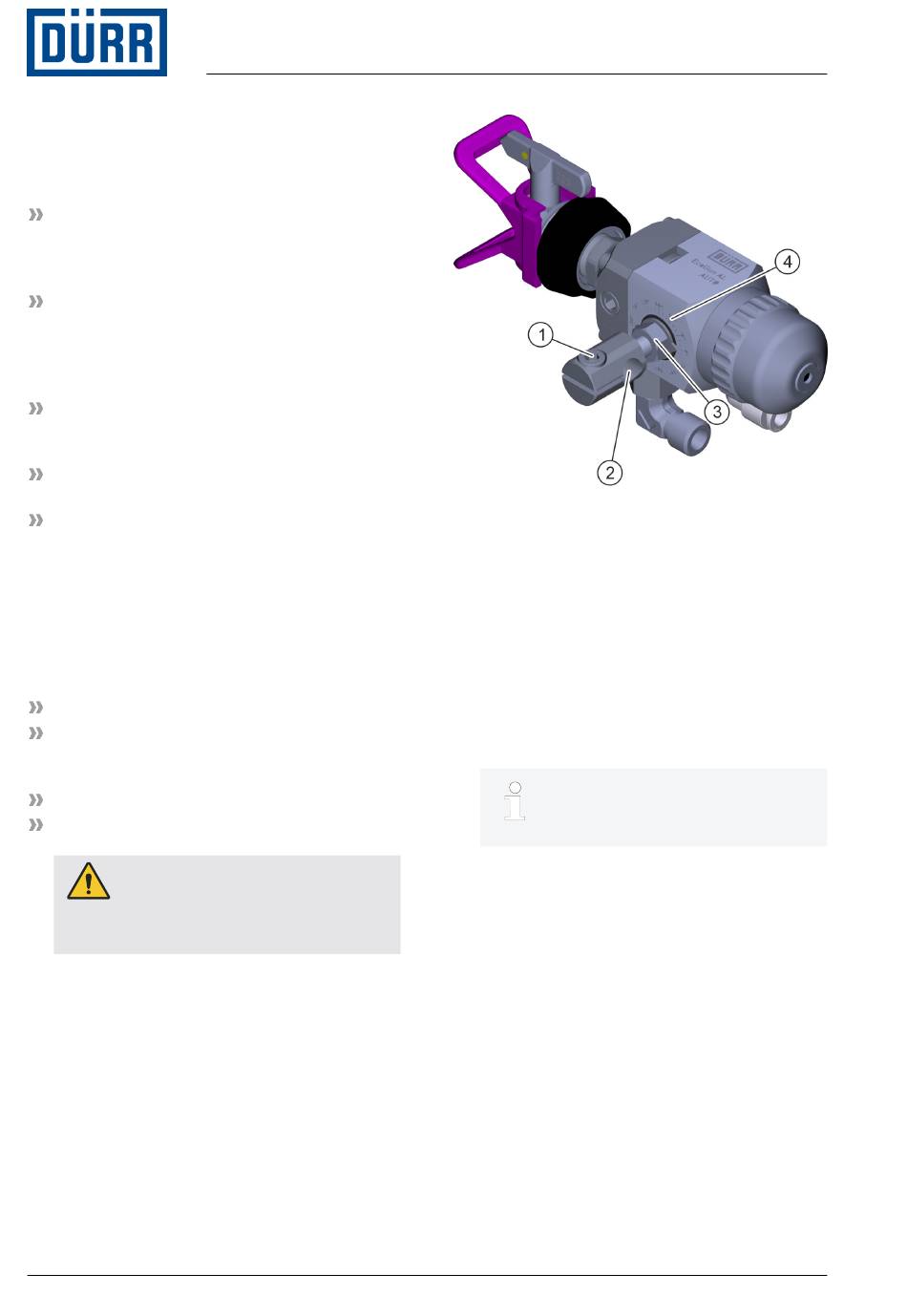

Fig. 2: Montar
2. Soltar el tornillo (1) con una llave Allen.
3. Empujar la pistola de inyección sobre el
4. Apretar el tornillo (1) con una llave Allen.
5. Aflojar la contratuerca (3).
6. Configurar la escuadra de alineación con
7. Apretar la contratuerca (3).
EcoGun AL AUTO - MSG00012ES
soporte con el perno de retención (2).
ayuda de la escala angular en la carcasa
(4).
La alineación no es fija. Dis-
tancia con la pieza de trabajo:
15 a 25 cm.
Montaje
01/2017
