Plano de conexiones

5. Plano de conexiones
A
Fuente de alimentación
B
Salidas
C
Salida pasatapas
D
Indicador ekor.vpis
E
Contactos de salida
F
Alimentación
G
Pulsador de test
W0
Salida error

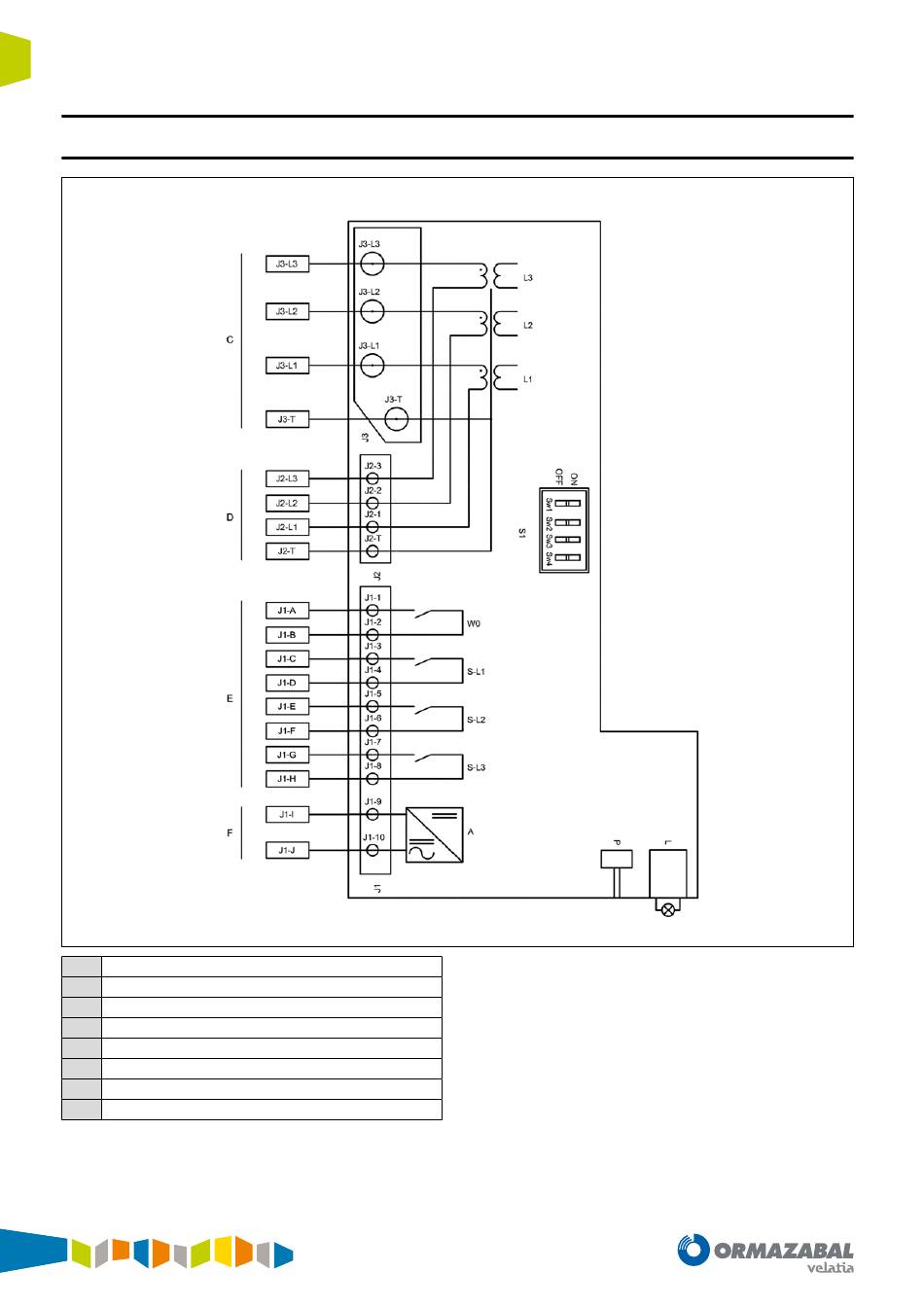

Figura 5.1. Plano de conexión del relé ekor.rtk
