Section d'oscilloscope/Francais
1. Stockez la forme d'onde actuellement affichée dans l'appareil.
• Appuyer sur "HOLD" → "F2 (Save)" → entrer dans l'état "Save Operations" → "
(sélectionner la position)
→ "F1 (Mémoire)", lorsqu'il n'y a pas de magasin dans la position (Pas de magasin), stockez
directement, la couleur peut devenir rouge pourpre à partir du vert si le stockage est réussi.
• Si le magasin précédent existe, le système présente «Dans le nouveau?» Si la réponse est
«oui», le contenu original est couvert, le contenu actuel est stocké; Si "non", quittez l'opération.
• Appuyez sur "F4 (EXIT)" pour quitter.
2. Store la forme d'onde d'état d'enregistrement dans l'appareil.
• Appuyez sur "REC" → "F2 (Save)" → "
étapes de repos sont identiques à 1.
• Appuyez sur "F4 (retour)" pour retourner à l'interface d'opération d'inversion de l'état
d'enregistrement, appuyez sur "REC" pour quitter. 3 .Store FFT a affiché la forme d'onde dans
l'appareil.
• Appuyez sur "F4 (FFT)" → "HOLD" → "F1 (Save)" → "
(Memory)", les étapes de repos sont identiques à 1.
2-15-2 Suppression
Sous l'état "Enregistrer les opérations", appuyez sur "
puis appuyez sur "F2 (Supprimer)", le système présente "Êtes-vous sûr?" Si vous répondez "oui",
le contenu est supprimé; Si "non", quittez l'opération.
2-15-3 Légende
• Dans l'état "Enregistrer les opérations", appuyez sur"
puis appuyez sur "F3 (Rappel)", le contenu sélectionné s'affiche sur l'écran.
• Les données de forme d'onde sont envoyées à l'ordinateur supérieur par Bluetooth ou par USB
sans fil pendant que la forme d'onde est émise.

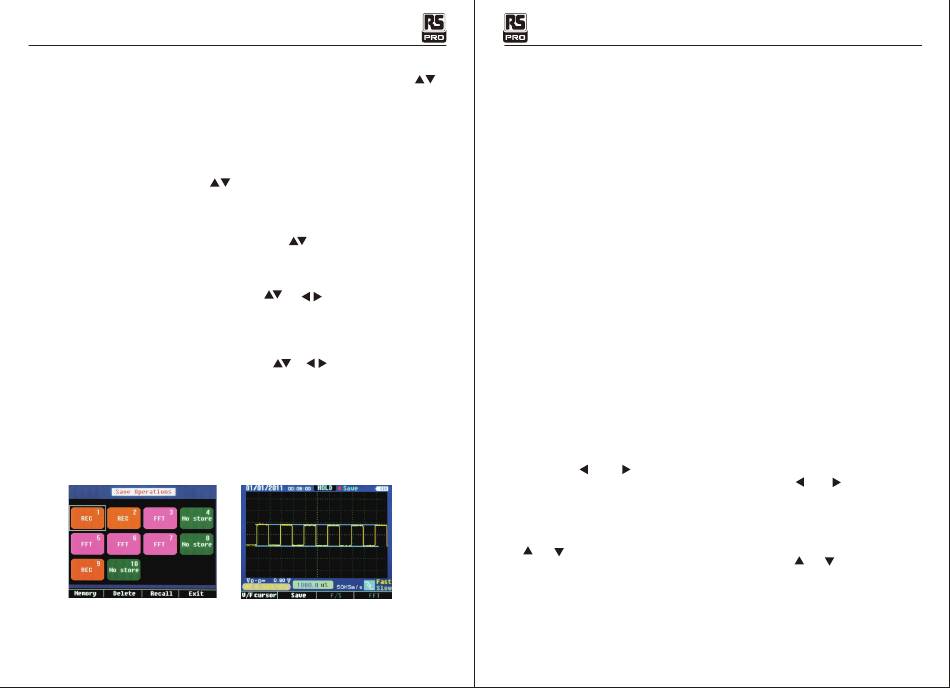

Picture 2-13-1
44
" (sélectionnez la position) → "F1 (Memory)", les
" (sélectionnez la position) "F1
"" " (sélectionnez la position),
"" "(sélectionnez la position),
Picture 2-13-2
13/08/2017 Version No. 001
• Appuyez sur F2 (retour) sous l'état d'affichage de la forme d'onde, revenez à l'état "Enregistrer
" les opérations".
• Appuyez sur "F4 (EXIT)" dans l'état d'affichage de la forme d'onde, revenez à l'état d'affichage
du signal.
3.Exemples
Ce chapitre présente principalement plusieurs exemples d'application, ces exemples simplifiés
se concentrent sur certaines fonctions principales de l'oscilloscope, et l'opérateur peut le
prendre comme référence pour résoudre certains problèmes de test réels.
• Mesure simple
• Mesure du curseur
• Analyser les informations détaillées du signal
• Analyser la différence de signal de communication par la fonction de calcul mathématique
3-1 Mesure simple
Observer le signal inconnu dans le circuit, afficher rapidement la fréquence et la valeur de crête
du signal mesuré.
1. Fonction de recherche automatique
Pour afficher rapidement le signal, procédez comme suit:
(1) Connectez correctement la sonde et le connecteur.
(2) Appuyez sur "AUTO", attendez un instant, l'oscilloscope recherche automatiquement la
plupart des signaux affichés. L'opérateur peut effectuer un ajustement manuel sur cette base,
jusqu'à ce que la forme d'onde affichée satisfasse les besoins de l'opérateur.
Remarque: l'oscilloscope affiche le résultat de recherche automatique correspondant dans la
zone de forme d'onde sur l'écran en fonction du type de signal détecté.
3-2 Mesure du curseur
L'oscilloscope peut mesurer automatiquement la plupart des signaux affichés. Si besoin de
mesurer avec précision
la fréquence et la valeur de crête du signal se procèdent dans les étapes suivantes:
(1) mesurer la fréquence du signal
• Appuyez sur "HOLD" pour figer la forme d'onde.
• Appuyez sur " " or "
• Appuyez sur "MODE", pour changer de curseur, appuyez sur"
le curseur vers la droite.
• Lire l'heure (cycle) entre les deux curseurs appuyer sur "MODE", lire la fréquence
correspondante.
(2) mesurer la valeur de crête du signal
• Appuyez sur "F1 (curseur V / F)" après l'étape 1, passez aux curseurs horizontaux, appuyez sur
" "or" " pour déplacer le curseur vers le haut.
• Appuyez sur "MODE", pour changer de curseur, appuyez sur "
le curseur.
• Lisez la valeur de la tension entre deux curseurs.
13/08/2017 Version No. 001
Section d'oscilloscope/Francais
", pour déplacer le curseur vers la gauche.
" or "
"or"
", pour déplacer
" pour descendre
