Sommario
Il manuale introduce il funzionamento di informazioni dell' Oscilloscopio digitale che comprende
i seguenti capitoli:
• "Introduzione" presenta il pannello frontale, l'interfaccia utente, il controllo delle funzioni e la
sonda dell'oscilloscopio.
• "Introduzione alle funzioni ed utilizzo" dà un'introduzione dettagliata delle funzioni e del
funzionamento dell'oscilloscopio.
• "Esempio di applicazione: include molti esempi di test, per il riferimento dei lettori.
• "Appendice 1: manutenzione e pulizia quotidiana" presenta brevemente come mantenere bene
l'oscilloscopio.
• "Appendice 2: specifiche" in dettaglio vi sono le specifiche di Oscilloscopio digitale.
1. Introduzione
L'Oscilloscopio digitale è un piccolo e pratico dispositivo portatile, che può essere misurato
prendendo la tensione di terra di sospensione come riferimento. Funzione impermeabile, può
essere utilizzato in mobilità
Questa sezione illustra come eseguire le seguenti operazioni:
• Ottenere la conoscenza generale del pannello frontale e dell'interfaccia utente
dell'Oscilloscopio digitale.
• Controllo funzione semplice.
1-1 Conoscenza generale del pannello frontale e dell'interfaccia utente dell'Oscilloscopio digitale.
Prima di utilizzare l'Oscilloscopio digitale, è necessario conoscere il pannello operativo anteriore
dell'oscilloscopio. Il contenuto seguente presenta una breve descrizione e l'introduzione delle
procedure operative e funzioni del pannello frontale del misuratore, consentendo all'utente di
conoscere lo strumento in tempi brevi.
L' Oscilloscopio digitale fornisce un pannello frontale semplice, ma con funzione chiara, per
assicurare la comodità dell'operazione di base dell'utente. Il pannello anteriore comprende 4 tasti
funzione (F1-F4), 4 tasti di direzione, 4 tasti di selezione (HOLD, MODE, AUTO, REC), l'utente
può entrare in diversi menu funzionali o ottenere direttamente applicazioni di funzioni specifiche
utilizzando questi tasti.
34

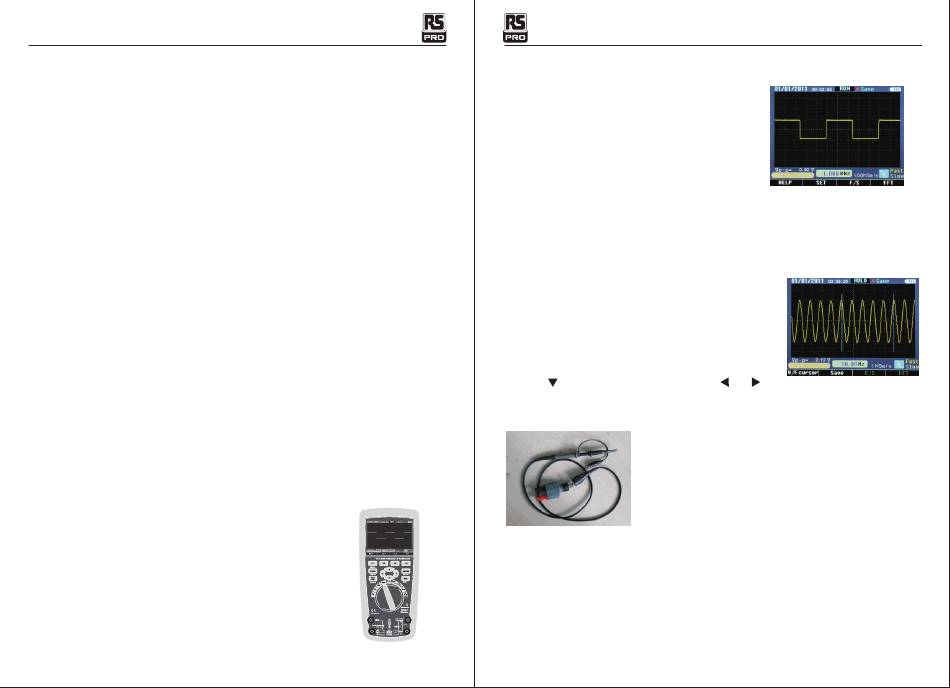

Picture 1-1 operation panel
13/08/2017 Version No. 001
1. Data e ora
2. Stato delle finestre delle forme d'onda correnti
3. Potenza residua della batteria
4. Area di visualizzazione delle forme d'onda 4
5. Valore di picco d'onda
6. Segnali di accoppiamento del segnale, ruota di ampiezza preimpostata
7. Frequenza misurata della forma d'onda
8. Frequenza di campionamento preimpostata 5
9. Segnale di modo di attivazione 12
10. Segno di visualizzazione veloce
11. Segnale di visualizzazione lento
12. Barra di pronto intervento
1-2 Esame funzione semplice
Eseguire un esame di funzione veloce per verificare se
l'oscilloscopio funziona bene o meno. Procedere come segue:
1. Spostare la manopola, accendere l'oscilloscopio.
2. Collegare l'oscilloscopio alla sorgente di segnale. Possono
essere adottati diversi segnali AC, compresi i 110V / 220V AC.
3.Premere "AUTO". La frequenza corrispondente e la forma
d'onda di picco possono essere rilevate in parecchi secondi.
4. Se si collega a una corrente di alimentazione da 110V / 220V,
premere " " direttamente 100V / div, premere "
indica 1KSa / s, si può osservare l'onda sinusoidale alternata.
1-3 Sonda e connettore
1-3-1 Sicurezza della sonda e del connettore
Il dispositivo di protezione della sonda e della parte principale del connettore impedisce alle dita
di ricevere scosse elettriche. Figura 1-6
Prima di qualsiasi misurazione, collegare la sonda e il connettore con l'oscilloscopio. Nota:
• Per evitare scosse elettriche durante l'utilizzo della sonda, tenere le dita sul retro del
dispositivo di protezione della parte principale della sonda.
13/08/2017 Version No. 001
Sezione Oscilloscopio/Italiano
Picture 1-2 interface display
"o " "che
