Oscilloscopio/Italiano

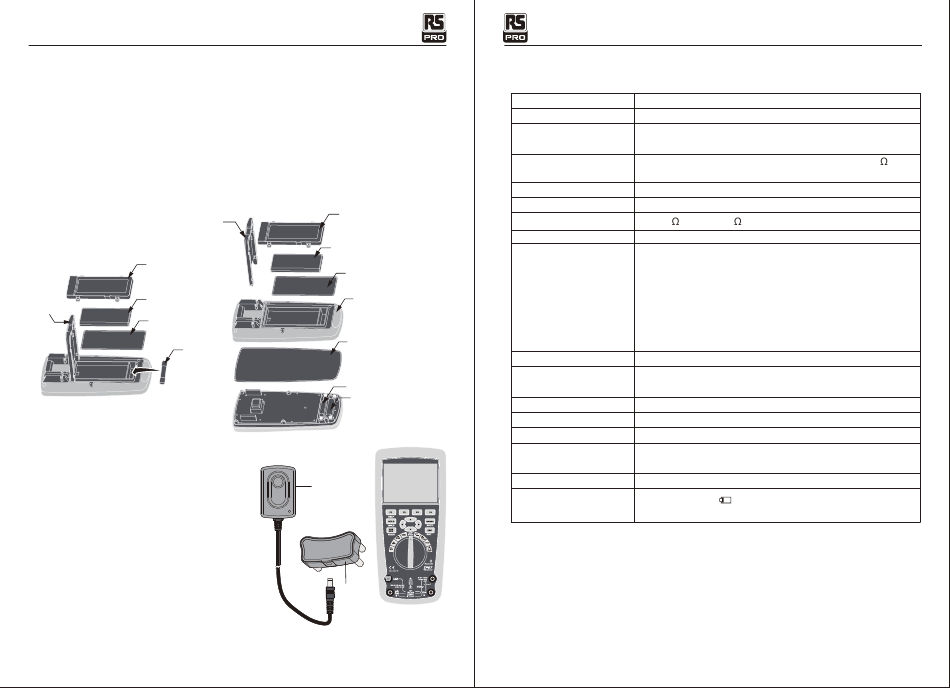

5-37. Sostituzione dei fusibili

Riferendosi alla figura, esaminare o sostituire i fusibili del misuratore come segue:
1. Spegnere il misuratore e rimuovere i conduttori di prova dai terminali.
2. Rimuovere il gruppo porta batteria utilizzando un cacciavite a scatola standard per girare la
vite porta batteria a metà giro in senso antiorario.
3. Rimuovere il fusibile facendo scivolare delicatamente una estremità, quindi far scivolare il
fusibile dalla sua staffa.
4.Installare solo fusibili di sostituzione specificati.
5. Rimontare il gruppo porta batteria e fissarlo ruotando la vite per metà giro in senso orario.
Stand
battery cover
7.4V Li-ion battery
Stand
Seal ring of
battery cover
Fuse wire
5-38. Carica della batteria agli ioni di litio
1.Inserire l'interruttore di funzione alla posizione
OFF / CHG.
2.Inserire la presa nella porta di ingresso del
misuratore, e l'adattatore collegato alla presa
dell'interruttore.
Inserire quindi l'adattatore nella presa di
alimentazione.
3.Simbolo di carica visualizzato sul display LCD
a colori TFT.
24
battery cover
7.4V Li-ion
battery
Seal ring of
battery cover
Back shell
Seal ring of
back Shell
Fuse wire
Fuse wire
Adapter
Socket
13/08/2017 Version No. 001

6. Specifiche generali

Avvolto Modellato doppio, impermeabile
Shock (prova della goccia) 6,5 piedi (2 metri)
Prova del diodo Corrente di prova massima di 0,9 mA, circuito aperto
tensione tipica 3.2V DC
Controllo di continuità Il segnale acustico suona se la resistenza è minore di 25
(circa), corrente di prova <0,35mA
PICCO Cattura picchi> 1ms
Sensore di temperatura Richiede la termocoppia tipo K
Impedenza di ingresso > 10M VDC &> 9M VAC
Risposta AC True RMS
AC True RMS Il termine significa "Root-Mean-Square" che rappresenta il
metodo di calcolo del valore di tensione o corrente. I
multimetri di risposta media sono calibrati per leggere
correttamente solo sulle onde sinusali e leggeranno in modo
errato su segnali non sinusoidali o distorti. I veri contatori
rms leggeranno accuratamente su entrambi i tipi di segnale.
Larghezza di banda ACV
Da 50Hz a 100000Hz
Fattore di cresta
<3 a scala fino a 500V, diminuendo linearmente
a <1,5 a 1000 V
Display
Cristallo liquido retroilluminato da 50.000 contatori con grafico a barre
Indicazione di fuori campo
Viene visualizzato "OL"
Spegnimento automatico
5-30 minuti (circa) con funzione di disattivazione
Polarità
Automatica (nessuna indicazione per positivo); Meno (-)
segno per negativo
Tasso di misurazione
20 volte al secondo
Indicazione della batteria
Viene visualizzato "
scarica
al di sotto della tensione di esercizio
13/08/2017 Version No. 001
Oscilloscopio/Italiano
" se la tensione della batteria scende
25
