6.5 Escenarios de conexión
6.5.1 Conexión de 2 hilos de transmisores HART pasivos
1

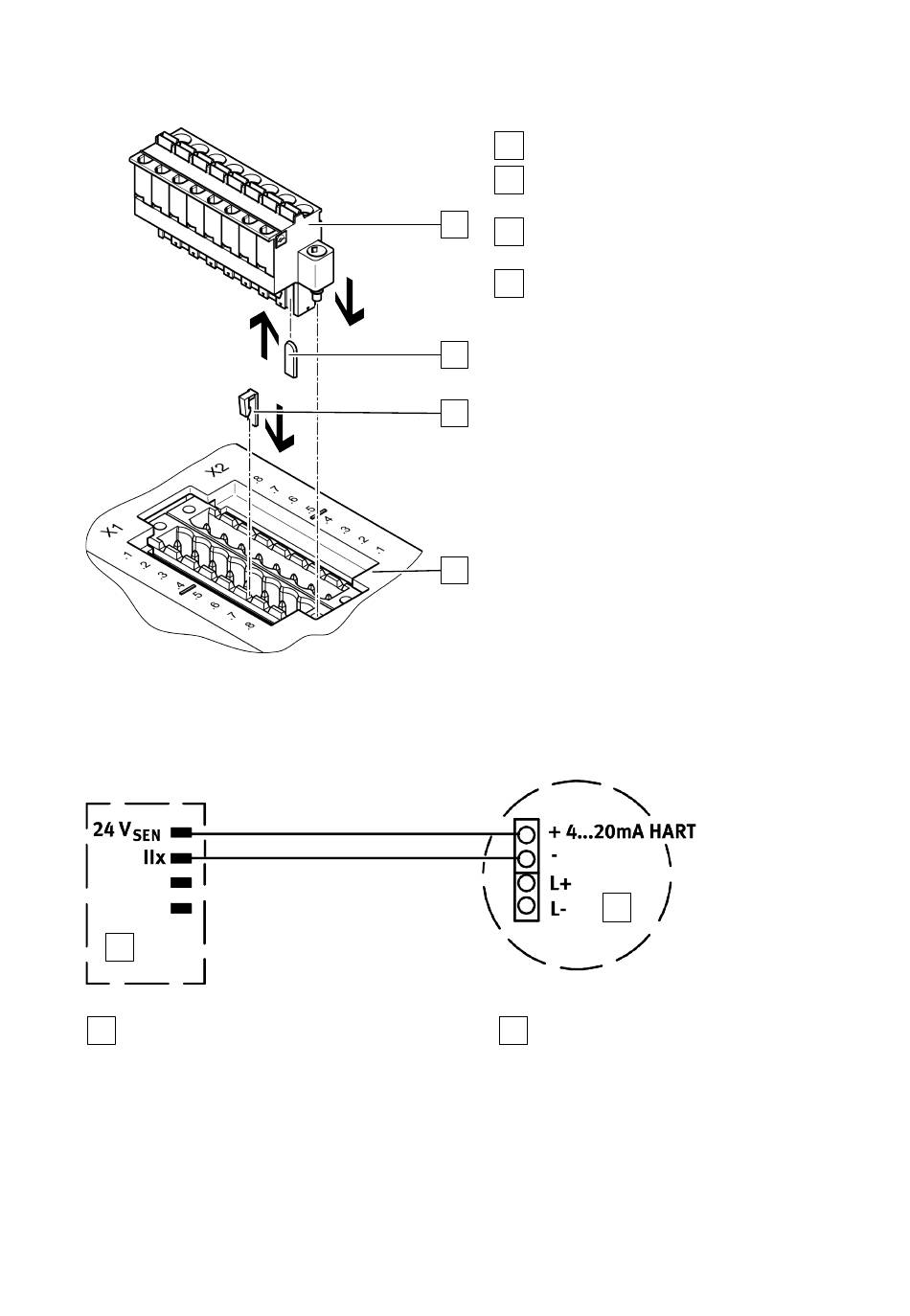

Fig. 12: Conexión de 2 hilos de un transmisor HART pasivo
1
Módulo de entrada HART: activo
Alimentación de energía para el transmisor HART, para la comunicación HART y para los valores
efectivos del mismo circuito eléctrico
Festo — CPX-4AE-4AA-H — 2021-06b
1
Regleta de bornes
2
Perfil de codificación para la ranura de la
regleta de bornes
1
3
Pestaña de codificación para los orificios
del conector de bandeja
4
Conector de bandeja
2
3
4
2
2
Transmisor HART: pasivo
