電源抜け防止器具の取り付け
偶発的に電源が抜けることを防ぐため、同梱の電源抜け
防止器具の取り付けを推奨します。電源抜け防止器具を
取り付けるには、以下の手順を参照してください :

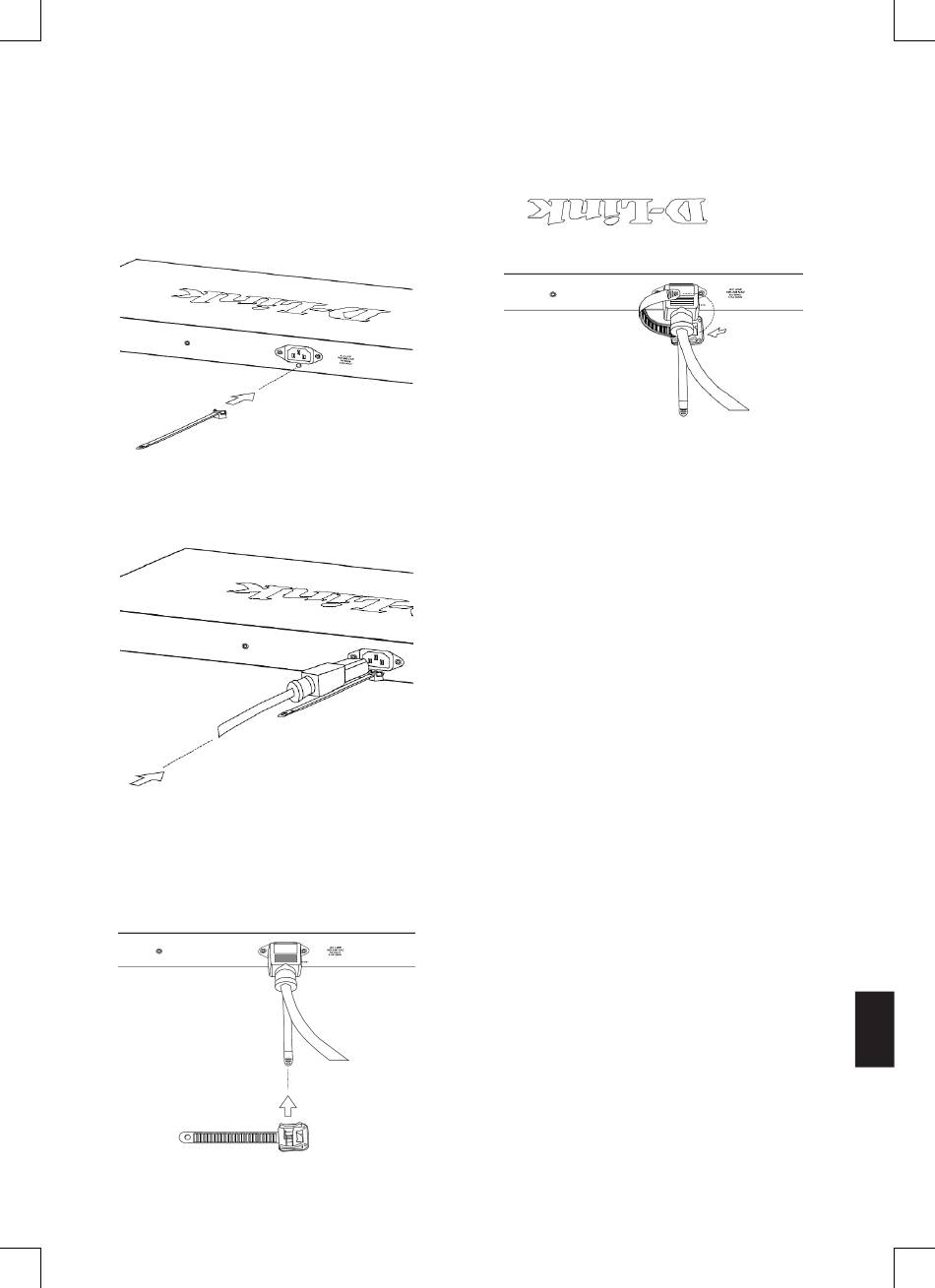

1. 以下の図に示すように、滑らかな面を上にして、電源ソ
ケットの下の開口部にタイラップを挿入します。
図 7
2. スイッチの電源ソケットに電源コードを挿入します。
図 8
3. 電源コードの端に到達するまで、タイラップに通した
固定器具をスライドさせます。
図 9
4. 電源コードの周りを固定器具で巻き、固定するため
に、固定器具の背面に挿入します。電源コードが固
定されるまで、タイを締めつけます。
図 10
ネットワークに接続
DGS-1026MPの設置が完了した後、スイッチは、以下の
3つの接続方法のうち1つを使ってネットワークに統合する
ことができます。
エンドノードもしくは受電デバイスを接続する
PCをスイッチに10/100/1000 Mbps RJ45インタフェース
で接続する、もしくは、PoEを使ったIPカメラ、IP電話のよう
な、IEEE 802.3af/at準拠デバイスを接続するには、標準
的なイーサネットケーブルを使用します。
ハブもしくはスイッチに接続する
別のスイッチもしくはハブにスイッチを接続するには、スト
レートもしくはクロスケーブルを使用します。
サーバへ接続する
ネットワークバックボーンもしくはネットワークサーバに、ス
イッチに接続するために、デバイスのどれかのポートを使
用します。
追加情報
追加のサポートに関しては、ユーザマニュアルを参照する
か、http://support.dlink.com/ を訪問し、各国のD-Link
サポートWebサイトにお問い合わせください。
