INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
12
Położenie śruby do
podwieszenia
- Ułóż między urządzeniem a kanałem tkaninę
tłumiącą, która będzie wchłaniać
niepożądane drgania.
- Na otworze powrotu powietrza załóż filtr.
E
D C
J
A
B
* Funkcja ta może się różnić w zależności od
modelu.

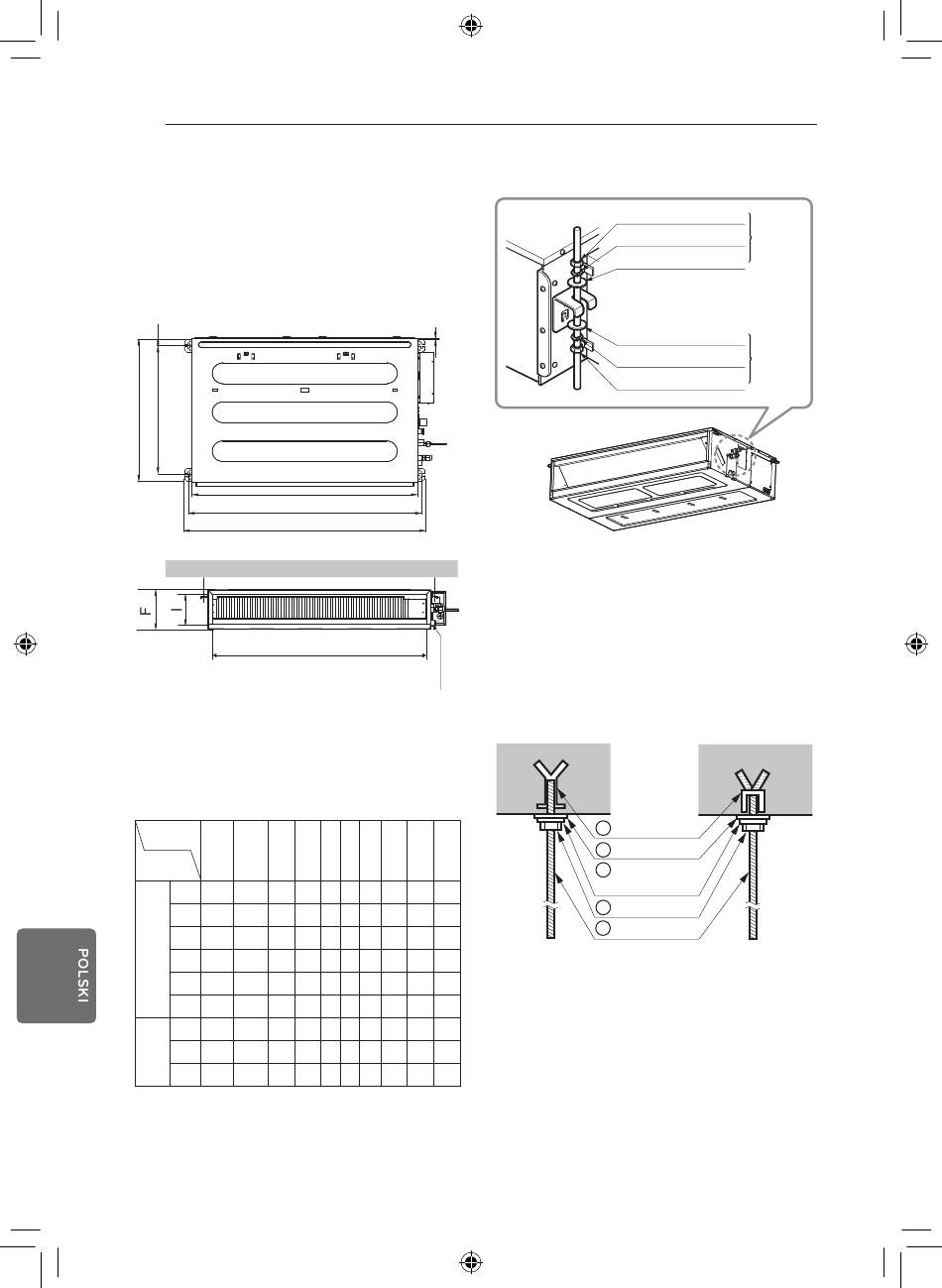

Dimension
A B C D
Rama
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
niskie
L3 1133 1172 628 700 36 190 20 1060 155 1100
napięci
L4 733 772 338 460 36 190 20 660 148 700
e stat.
L5 933 972 338 460 36 190 20 860 148 900
L6 1133 1172 338 460 36 190 20 1060 148 1100
M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900
średnie
napięci M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250
e stat.
M3 1 283.4 1 321.6 619.2 689.6 30 360 15.2 1 208 291.4 1 250
Położenie śruby konsoli
G
- Załóż kotwę i podkładkę na śrubę, by
- Załóż śruby do podwieszania, by pewnie
- Zabezpiecz płyty montażowe na śrubach
H
Otwór spustowy
(jednostka : mm)
E F G H I J
• Do nabycia oddzielnie
Nakrętka M10
Podkładka M10 SP.
Podkładka M10
Podkładka M10
Podkładka M10 SP.
Nakrętka M10
zablokować śruby w suficie.
zamocować śrubę kotwiącą.
montażowych (wyrównaj poziomy) przy
pomocy nakrętek, podkładek i podkładek
sprężynujących.
Stary budynek
1 Kotwa
2 Podkładka
3 Podkładka
sprężynująca
4 Nakrętka
5 Śruby montażowe
① Kotwa
② Podkładka - M10
③ Podkładka sprężynująca - M10
④ Nakrętka - W3/8 lub M10
⑤ Śruba montażowa - W3/8 lub M10
X 4
(Do nabycia
X 4
oddzielnie)
X 4
X 4
(Do nabycia
X 4
oddzielnie)
X 4
Nowy budynek
