Averías
6. Extraer el eje del émbolo (3) completo.
Para un desmontaje más fácil
puede enroscarse un tornillo M5
en el eje de émbolo (3).

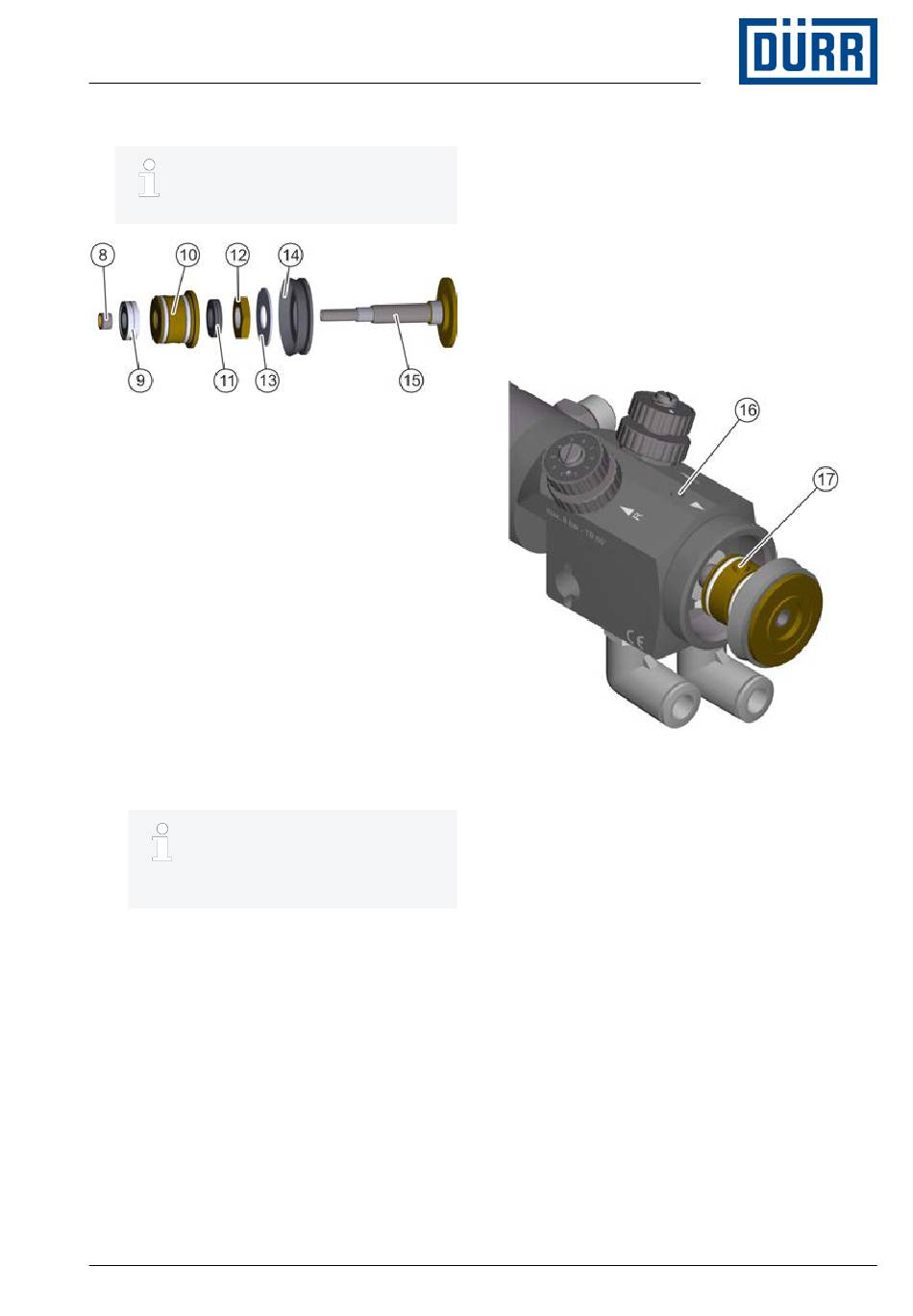

Fig. 23: Reemplazar las juntas de émbolo
7. Aflojar la contratuerca (8).
8. Extraer el alojamiento de la junta (9) del
eje del émbolo (15).
9. Retirar el casquillo tope (10).
10. Retirar los platillos con rodamientos de
bolas (11).
11. Aflojar la tuerca de fijación (12).
12. Retirar la contraarandela (13).
13. Retirar el retén de émbolo (14).
14. Sustituir las juntas del casquillo tope
(10), el alojamiento de junta (9) y el
retén de émbolo (14).
Encomendar a Dürr Systems la
sustitución de las juntas cua-
dradas situadas en el casquillo
tope, si están desgastadas.
Montaje
15. Rociar el eje del émbolo (15) con una
gota de aceite.
16. Empujar el retén de émbolo (14) y la
contraarandela (13) al eje del émbolo
(15).
17. Colocar y apretar la tuerca de fijación
(12).
02/2020
EcoGun AS AUTO pro HD - MSG00009ES
18. Empujar los platillos con rodamiento de
bolas (11) y el casquillo tope (10) al eje
del émbolo (15).
19. Poner el alojamiento de la junta (9) en
el eje del émbolo (15).
20. Colocar y apretar la contratuerca (8).
21. Untar ligeramente con aceite sin sili-
cona retén de émbolo (14) y superficie
de deslizamiento de émbolo en car-
casa.
Fig. 24: Colocar el eje de émbolo
22. Asegurar que el orificio cónico del eje
del émbolo (17) esté perpendicular con
el orificio roscado (16) en la carcasa.
23. Empujar el eje de émbolo completo
desde detrás dentro de la carcasa.
24. Enroscar el tornillo (1).
25. Enroscar y apretar la tuerca hexagonal
(2).
26. Untar vástago de la aguja ligeramente
con aceite sin silicona. Empujar la aguja
(4) con cuidado desde detrás dentro de
la carcasa.
29/48
