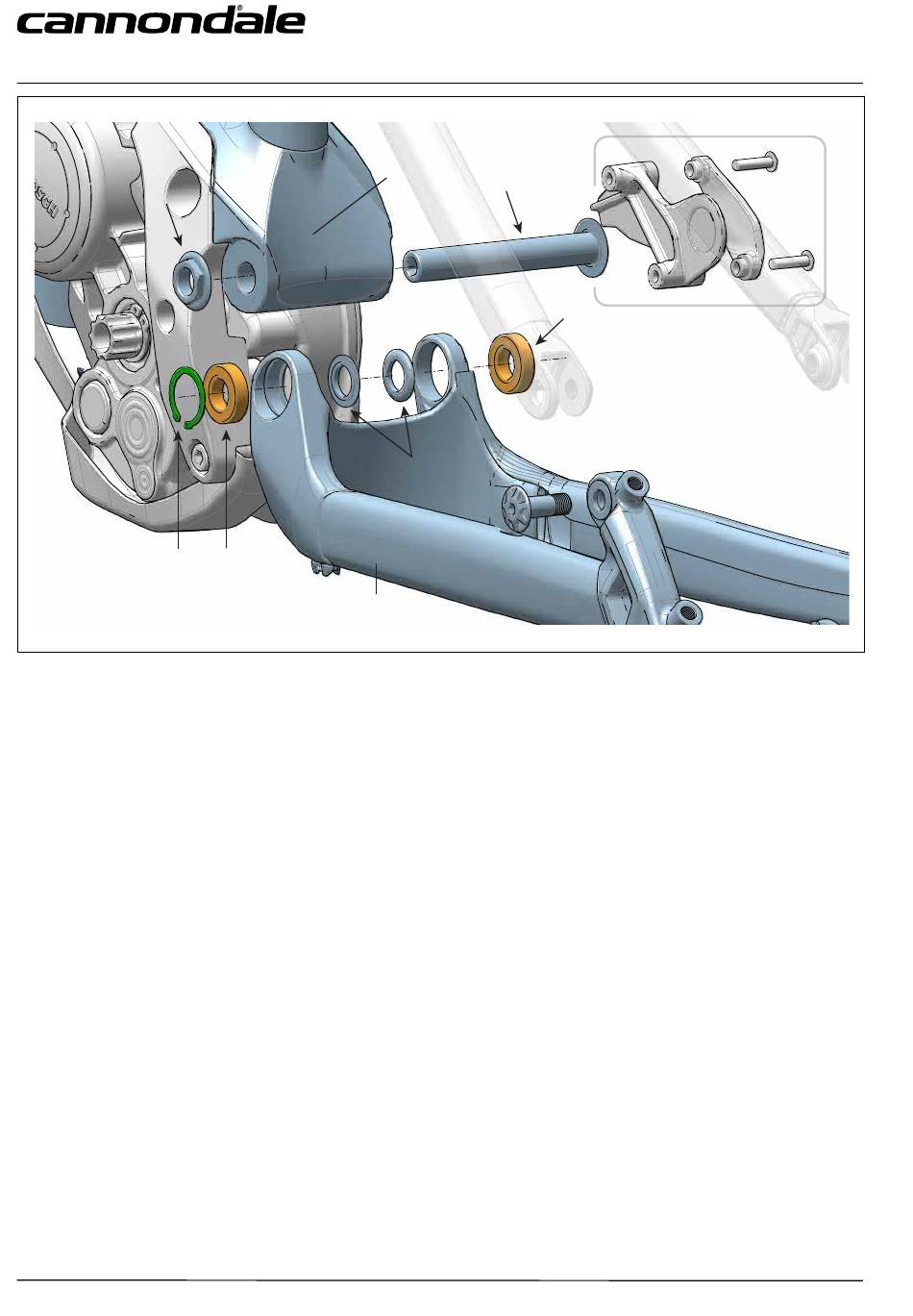

Punto de pivote principal

1 Pivote del cuadro
2 Eje del pivote principal
3 Tuerca del pivote principal
4 Circlip
5 Rodamiento
6 Espaciador
7 Conjunto de guía cadena
8 Basculante
134459 (02/18)
5
8
1
2
12 Nm
5
6
El conjunto del pivote principal conecta el basculante con el cuadro.
Un distribuidor Cannondale debe inspeccionarlo periódicamente para
asegurarse de que todas las piezas están en buenas condiciones.
El servicio de piezas desgastadas o dañadas en este conjunto debe estar a
cargo de un distribuidor Cannondale.
Como se muestra, se requiere un grado significativo de
desmontaje.
Los rodamientos del pivote principal (5) deben renovarse periódicamente
para garantizar el mejor rendimiento, o bien si se dañan durante el uso.
Una indicación de daño sería un juego excesivo o un ajuste holgado de la
conexión del basculante.
Utiliza el extractor KP169/ de Cannondale para instalar y desinstalar los
rodamientos.
El lado del rodamiento opuesto a la transmisión (5) queda retenido por un
circlip (4).
10
7
4 Nm
