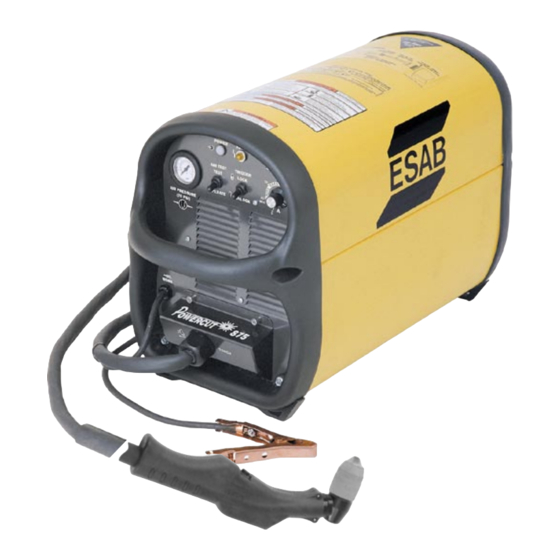

Powercut 875 Paquete de corte manual Manual de instrucciones (ES) Este manual proporciona instrucciones de operación e instalación para los siguientes paquetes de corte Powercut 875, empezando con los números de serie (PxxJ434xxx). P/N 0558004942 - Paquete 230 V, CE 7,6m (25')
Si usted no entiende completamente estas instrucciones, entre en contacto con a su distribuidor ESAB para información adicio- nal. Asegure leer las medidas de seguridad antes de instalar o de operar este equipo.
Conexiones Eléctricas Primarias de Entrada ................. 175 Conexiones Secundarias de Salida ....................176 SECCIÓN 4 FUNCIONAMIENTO ..........................179 Funcionamiento ............................179 Controles del Powercut 875 ........................ 179 Cortando con la PT-32EH ........................180 Posibles Problemas de Corte con la PT32EH ................183...
PRECAUCIONES DE SEGURIDAD Precauciones de seguridad Los usuarios de los equipos de corte y soldadura ESAB tienen la responsabilidad de asegurar que las personas que trabajan o están cerca del equipo sigan las normas de seguridad. Las precauciones de seguridad deben estar de acuerdo con equipos de corte y soldadura. Las recomendaciones...
Página 6
Proteja sus oídos. utilice protección auricular. Avise las personas al rededor sobre el riesgo. AVERÍAS – Llame a ESAB en caso de una avería con el equipo. LEER Y ENTENDER EL MANUAL ANTES DE INSTALAR U OPERAR EL EQUIPO. PROTEJA A USTED Y LOS OTROS!
PAQUETES DISPONIBLES 2.3.1 Paquete de Corte Manual-* Los paquetes de corte Powercut 875 listados en la cara del manual y abajo, incluyen los siguientes componentes: Antorcha PT-32EH, cabeza de 75 , 7.6m (25') ....0558003548...
SECCIÓN 2 DESCRIPCIÓN 2.4 ESPECIFICACIONES Table 2-1. Especificaciones de la Powercut 875 Salida Nominal 60% factor de trabajo* 60 A @ 100 V dc 100% factor de trabajo* 50 A @ 104 V dc Rango de Corriente de Salida 20 to 60 A...
Este carro con altura de 98.4mm (3-7/8”) tiene ruedas frontales y traseras extra reforzadas que giran a 360 grados y facilitan en transporte de la Powercut 875 en el sitio de trabajo. Tabla 2-3. Contenido del Juego de Partes de Reemplazo PT-32EH, P/N 0558004949 Descripción...
Es necesaria una ventilación adecuada para provenir el resfriamiento adecuado CUIDADO del PowerCut 875. La cantidad de suciedad, polvo, y calor en exceso que el equipo esta expuesto, debe ser minimizada. Debe haber el mínimo de un pie de espacio El montaje y utilización de cualquier disposi-...
Página 12
SECCIÓN 3 INSTALACIÓN Un interruptor de seccionamiento de línea (pared) con fusibles o disyun- tores deben ser instalados en el panel de entrada de voltaje (consulte ADVERTENCIA figura y tabla 3-1 para los tamaños de los fusibles). El cable de entrada de la consola puede ser conectado directamente al interruptor de El chasis debe estar conectado a una toma de seccionamiento, o puede ser conectado por un enchufe especial.
Página 13
Línea de corriente con fusible e interruptor de seccionamiento (consulte tabla 2.1 y adver- tencia con respecto al aterramiento del chasis en la sección 3.5) Cable de corriente de entrada (consulte tabla 3.1) Figure 3-1. Diagrama de interconexiones del Powercut 875...
CAUTION de corte y soltarse para finalizar. Coloque el PowerCut 875 al menos a 3 metros de la zona de corte. Las chispas y la escoria caliente Indicador de Avería. Esta luz de avería irá iluminar en una de las del corte pueden dañar la unidad...
Interruptor principal Figure 4-1. Controles de la Powercut 875 4.3 CORTANDO CON LA PT-32EH Utilice los siguientes procedimientos para cortar con la antorcha PT-32EH (Figura 4-4). Mantenga la boquilla de la antorcha aproximadamente entre 3.2 hasta 4.8 mm (1/8 hasta 3/16 de pulgada) sobre la pieza de trabajo y con una inclinación de 15 - 30°.
Página 17
1.6 mm (0.06”) Figura 4-3. Límite de desgaste del electrodo 4.3.1. Corte por arrastre con la PT-32EH / sistema Powercut 875 Si desea cortar por arrastre, acople la guía de altura (P/N 0558002393). En- tonces siga los pasos en la sección 4.3. Si desea cortar materiales delgados por arrastre, abajo de 9.5 mm (3/8”), quite la boquilla de 70A de la antorcha, e...
Página 18
SECCIÓN 4 FUNCIONAMIENTO El corte de arrastre, incluso con niveles bajos de corriente, puede reducir significativamente la AVISO vida útil de los consumibles del soplete. El corte de arrastre con corrientes superiores (por encima de los 40 A) puede provocar daños fatales en los consumibles.. AJUSTE LA GUÍA GIRÁNDOLA ÚNICAMENTE EN EL SENTIDO DE LAS AGUJAS DEL RELOJ.
Sigue abajo un listado de problemas comunes de corte y sus posibles soluciones. Caso sea determinado que os problemas están relacionados con la Powercut 875, consulte la sección de mantenimiento en este manual. Caso no sea posible arreglar el problema después de consultar la seccione de mantenimiento, contacte su distribuidor ESAB.
