C - INSTALAÇÃO
Nota: Respeite o código de cores utilizado para não criar uma inversão de conexão entre
o monitor e a placa de rua (vermelho
Em caso de erro de cablagem, o produto pode ser danifi cado e a garantia cancelada.

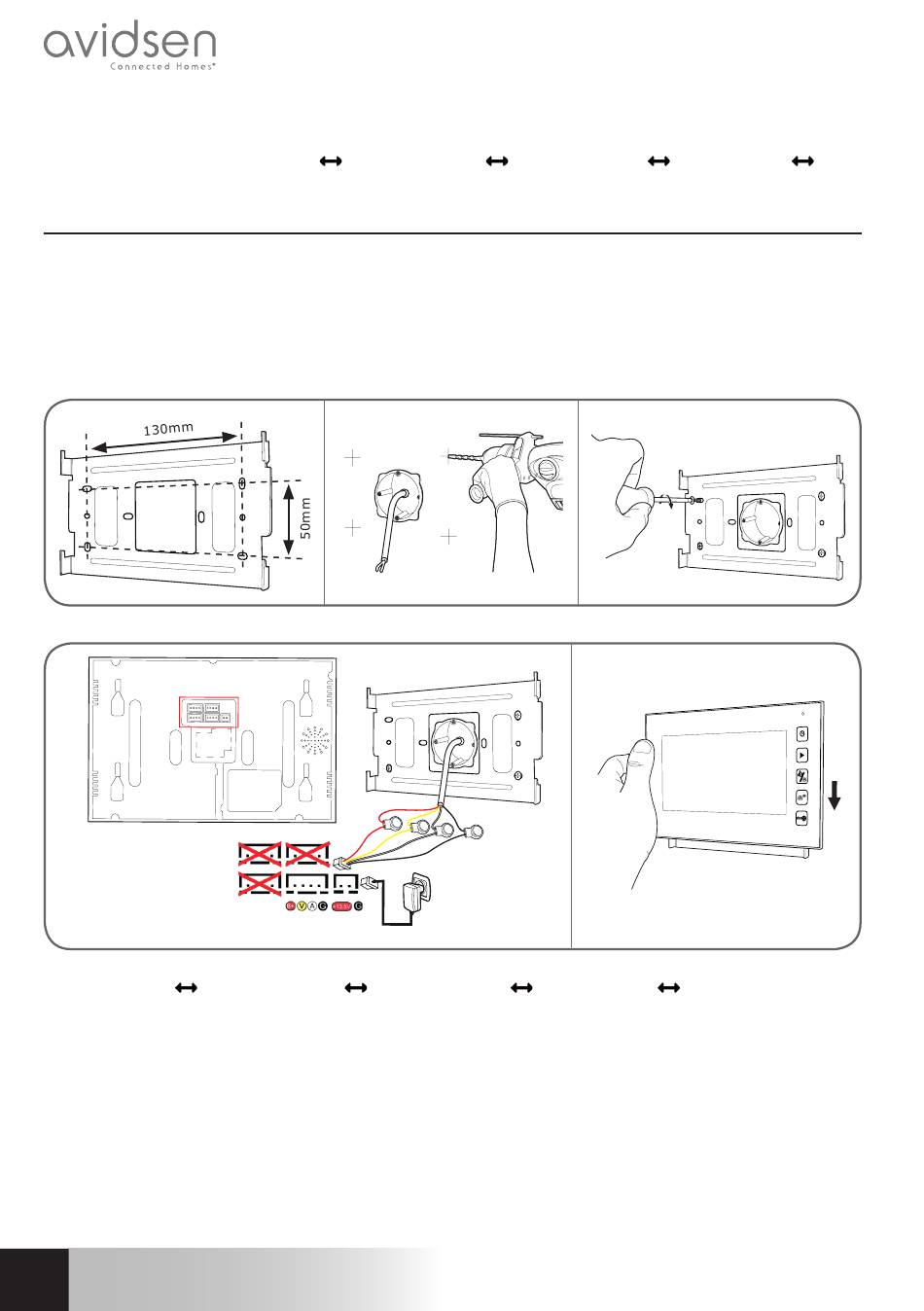

3 - INSTALAÇÃO DO MONITOR
A placa de rua foi concebida para ser instalada de forma saliente sobre uma superfície vertical e plana.
• Fixe a placa de fi xação na parede na localização prevista com a ajuda de parafusos e buchas apropriados
ao tipo de suporte (os parafusos e as buchas fornecidos são aconselháveis para paredes de material
sólido).
Prever uma caixa de junção atrás da fi xação do videoporteiro para fazer a conexão elétrica por acoplamento
rápido entre o cabo de ligação com a placa de rua e o adaptador de 4 fi os fornecido no kit.
• Depois de realizar as conexões elétricas, insira o monitor no seu suporte
parte traseira do monitor
Nota: Respeite o código de cores utilizado para não criar uma inversão de conexão entre o monitor e a placa
de rua (vermelho vermelho / branco
Em caso de erro de cablagem, o produto pode ser danifi cado e a garantia cancelada.
10
PT
vermelho / branco
ø6mm
ligação
branco / amarelo
VIDEOPORTEIRO A CORES
branco / amarelo
amarelo / preto
amarelo / preto preto)
preto)
