Установить переключатель на панели управления в положение 2 и выполнить следующие операции:
Регулировка минимального расхода газа (см. рис., дет. 4):
- ослабить шестигранный винт на зажиме дроссельного клапана;
- с помощью отвертки установить дроссельный клапан в такое положение, которое обеспечивает
оптимальный расход газа, который определяется по результатам анализа продуктов сгорания.
5
10
Для демонтажа огневой головки снять крышку
горелки.
ТАРИРОВАНИЕ РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
Отвинтить винты I и L и снять крышку M. Установить регулятор N на значение
равное 60%
номинального давления газа (например, при номинальном давлении метана 20
мбар регулятор устанавливается на значение 12 мбар; для сжиженного газа с
номинальным давлением 30/37 мбар регулятор устанавливается на значение 18
мбар). Установить на место крышку M и ввернуть винты I и L.
РЕГУЛИРОВАНИЕ РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
Отвинтить винты A и B и снять крышку C и установить реле давления на
минимум, поставив регулятор D в положение 1. Запустить горелку на 1-й ступени
мощности; убедиться, что процесс сгорания проходит качественно. С помощью
картонки постепенно закрывать всасывающий воздуховод вплоть до повышения
значения СО2 на 0,5 - 0,8%, либо при наличии манометра, подключенного к
гнезду отбора давления E - до уменьшения давления на 0,1 мбар (~ 10 мм в.с.).
Постепенно увеличивать тарировочное значение реле давления вплоть до
аварийного гашения горелки. Освободить всасывающий воздуховод, установить
обратно крышку С и затем нажатием кнопки перезапуска контрольной
аппаратуры вновь запустить горелку.
РЕГУЛИРОВКА МИНИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ

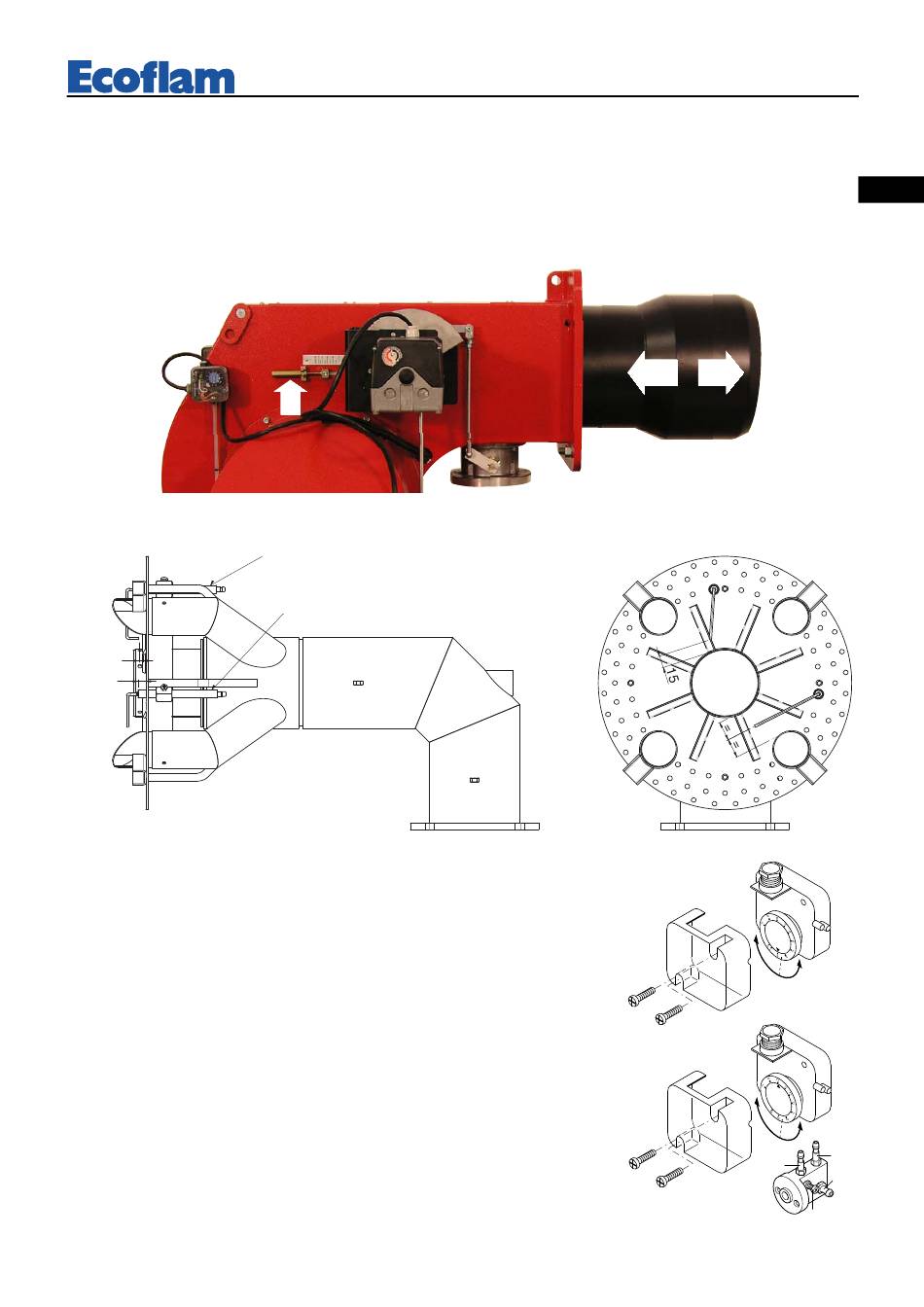

РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ ГОЛОВКИ ГОРЕЛИ
ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
электрод обнаружения пламени
Elettrodo
accensione
электрод розжига
Elettrodo
rivelazione
420010294602 BLU 7000.1 - 12000.1 PR
I
39
-
+
реле давления
газа
N
M
L
реле давления
воздуха
D
C
A
G
B
RU
H
E
F
