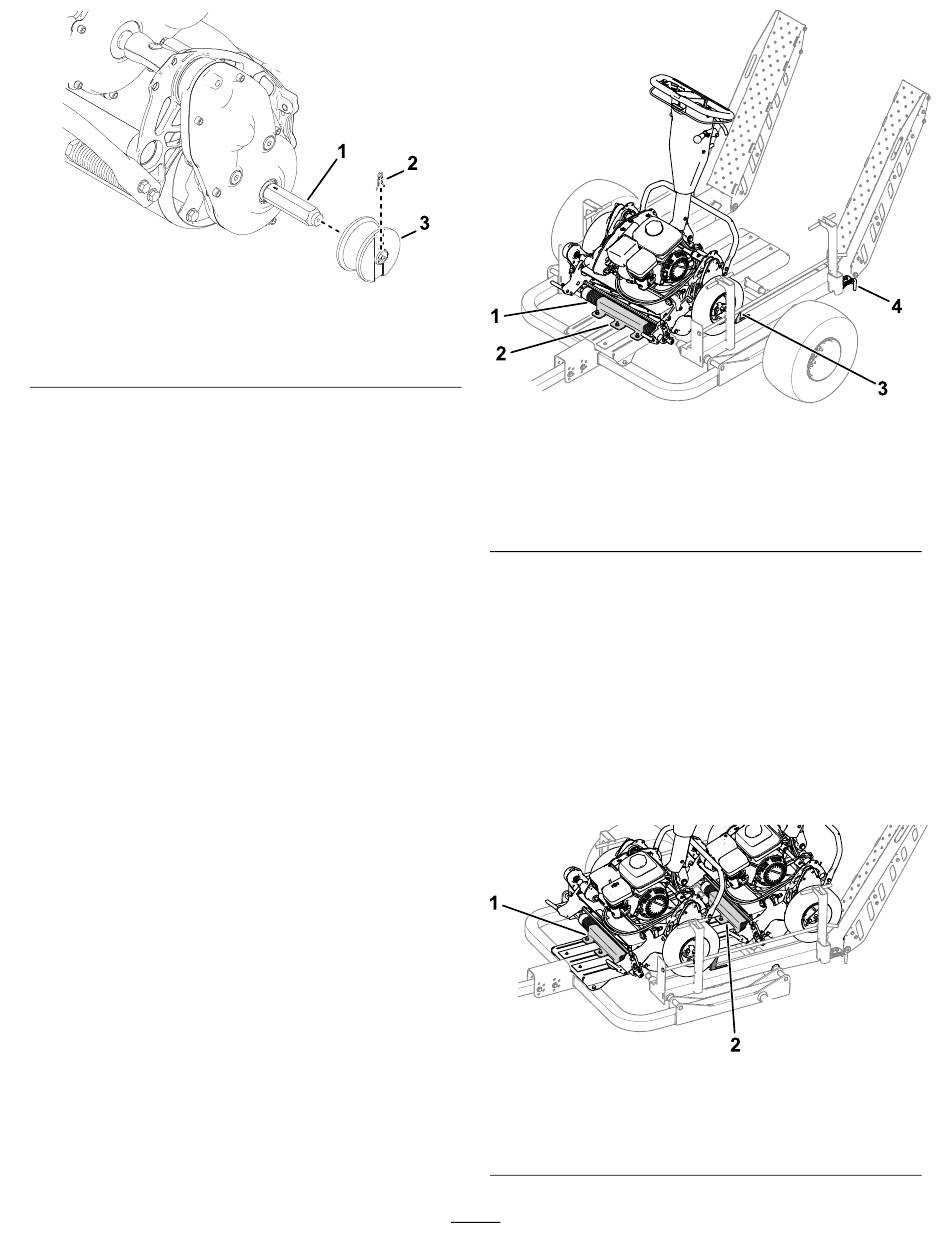

Figura 29
1. Eje hexagonal
2. Clip
•
Kit de rueda: Instale las ruedas de
transporte en los ejes hexagonales; consulte
el Manual del operador de la unidad de
tracción.
Carga de una máquina en el
remolque
1.
Utilice las rampas planas o los raíles para
conducir lentamente la máquina sobre el
remolque hasta que el rodillo delantero se
asiente en el soporte del rodillo
Nota:
Al cargar la máquina sobre el remolque
por primera vez, los cierres del soporte de rodillo
deben estar sueltos para dejar que el soporte se
deslice hacia delante.
2.
Apague la máquina y accione el freno de
estacionamiento.
3.
Si va a transportar 2 máquinas, repita los pasos
1
y
2
con la segunda máquina. Asegúrese de
que el rodillo delantero se asiente en el soporte
del rodillo.
4.
Eleve las rampas y accione los pasadores de
cierre
(Figura
30).
•
Kit de rueda equipado: Al elevar las
rampas, los pasadores de cierre enganchan
automáticamente el soporte de bloqueo y
mantiene las rampas en posición elevada.
•
Kit de raíl equipado: Eleve los pasadores
de cierre, eleve las rampas y libere los
pasadores de cierre para mantener las
rampas en posición elevada.
g261683
3. Rueda de raíl
(Figura
30).
Kit de rueda equipado
1. Rodillo delantero
2. Soporte de rodillo
5.
Si va a cargar el remolque por primera vez,
realice los siguientes pasos para fijar las
máquinas en su lugar:
A.
Con las rampas bloqueadas en la posición
elevada, mueva la máquina trasera hacia la
parte de atrás del remolque, hasta que las
ruedas de transporte o las ruedas de raíl
entren en contacto con la rampa.
B.
Deslice hacia atrás el soporte del rodillo
trasero
(Figura
contacto con el rodillo delantero de la
máquina trasera.
Se ha retirado la rueda izquierda para aportar claridad.
1. Soporte de rodillo
delantero
13
Figura 30
3. Tope de la rueda
4. Pasador de cierre (se
muestra el lado izquierdo)
31) hasta que entre el
Figura 31
2. Soporte de rodillo trasero
g338779
g342551
