8

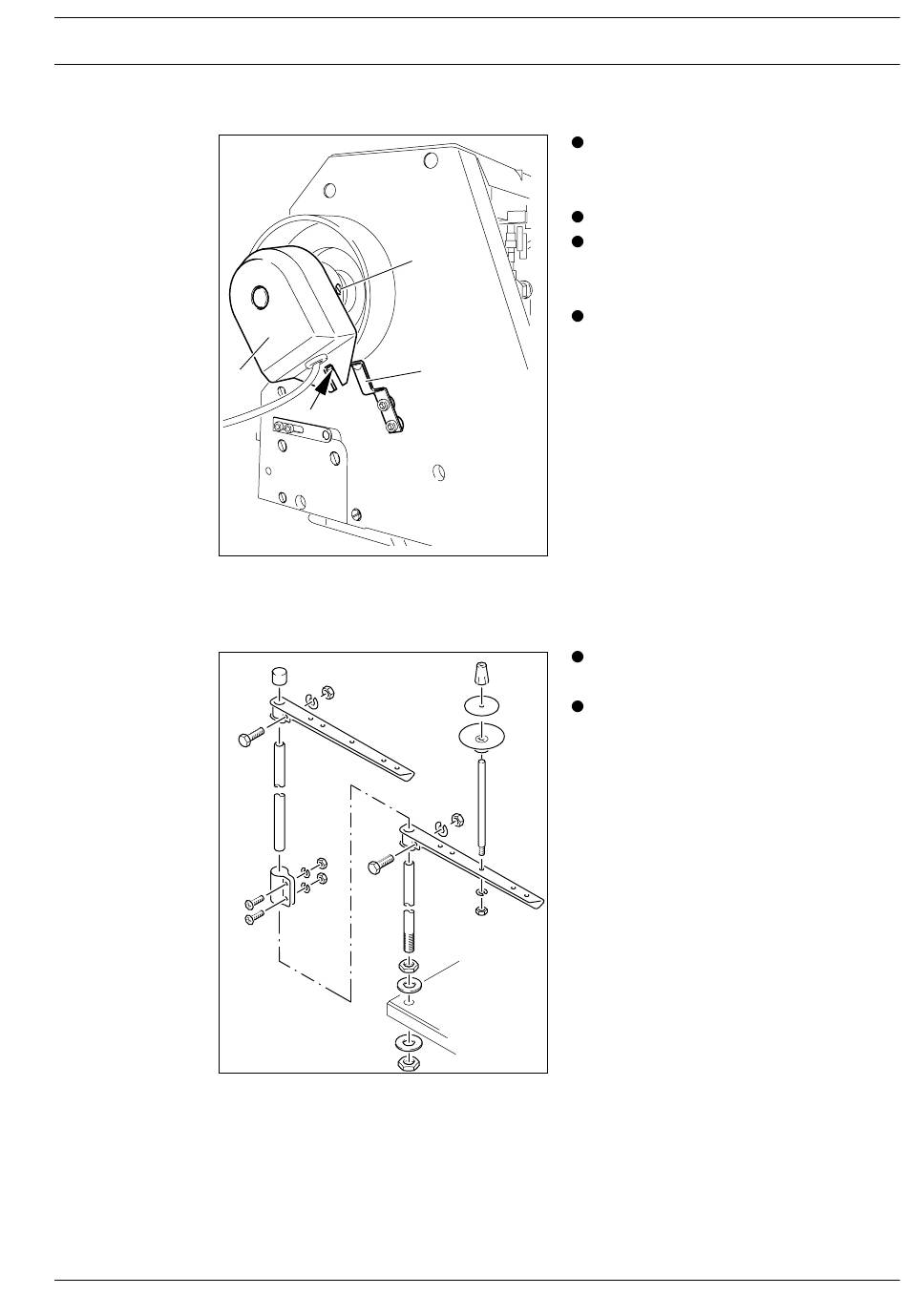

Montaje del sincronizador

.01.06
1
1
Fig. 8 - 06
8

Montaje del portacarretes de pie

.01.07
Fig. 8 - 07
Instalación y primera puesta en marcha
3
2
Mueva el sincronizador 1 sobre su eje
hasta meter la pieza 2 en la ranura del
sincronizador (véase la flecha).
Apriete ligeramente los tornillos 3.
Introduzca el enchufe del sincronizador en
la caja de acoplamiento de la caja de
mandos.
Ajuste el sincronizador (véase el Cap.
11.04.01 Ajuste del sincronizador).
Monte el portacarretes de pie de acuerdo
con la fig. 8 - 07.
Coloque el portacarretes de pie en el
agujero del tablero de costura y
asegúrelo con los tornillos que van con la
máquina.
8 - 4
