Pasos

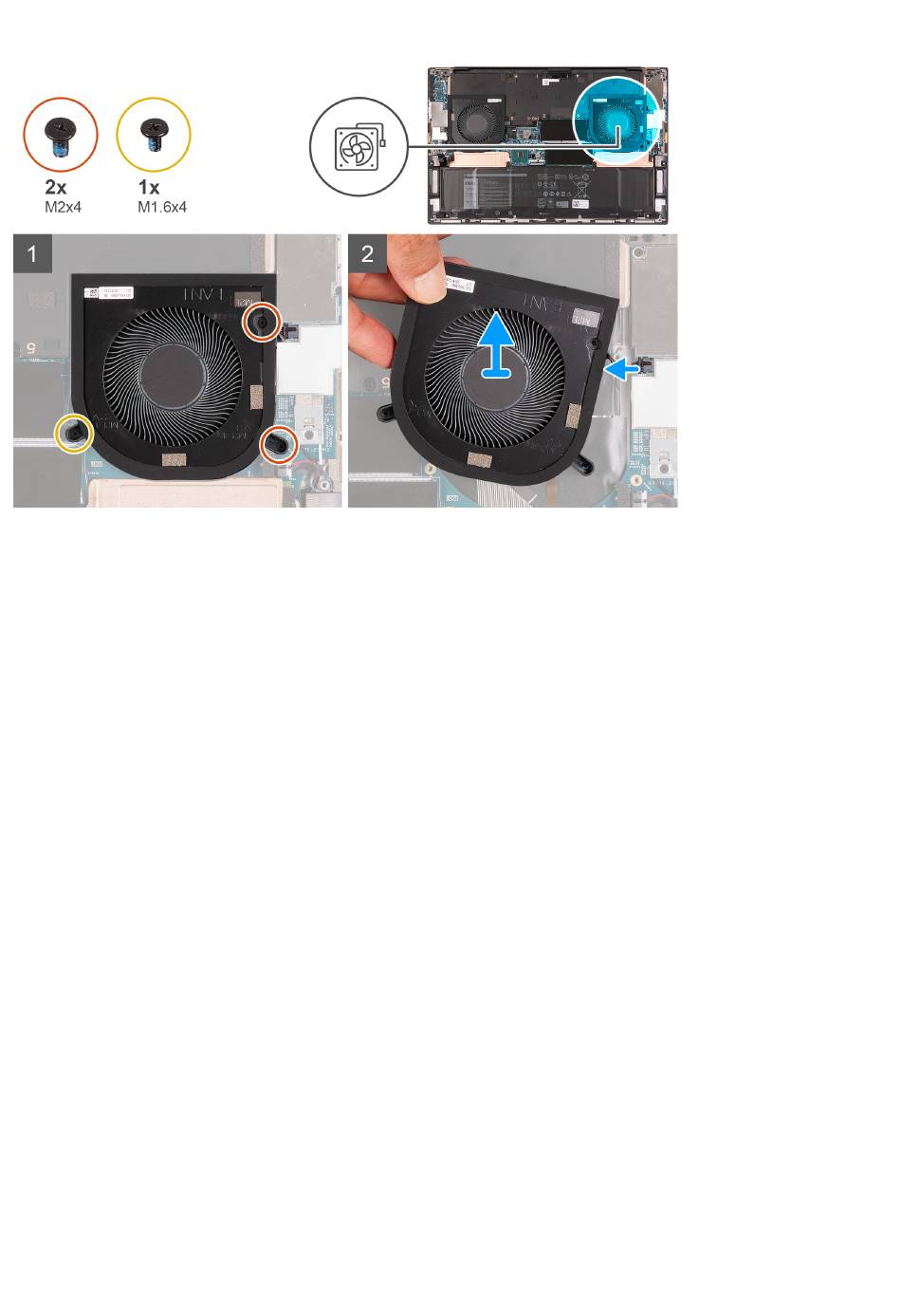

1. Desconecte el cable del ventilador derecho de la tarjeta madre.
2. Quite el tornillo (M1.6x4) y los dos tornillos (M2x4) que aseguran el ventilador derecho (FAN1) a la tarjeta madre y al ensamblaje del
teclado y el reposamanos.
3. Levante el ventilador derecho (FAN1) para quitarlo del ensamblaje del teclado y el reposamanos.
Instalación del ventilador derecho
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
En las imágenes a continuación, se indica la ubicación del ventilador derecho (FAN1) y se proporciona una representación visual del
procedimiento de instalación.
