produkuje divný zápach, zariadenie sa prehrieva alebo deformuje,
nesmiete ho už používať.
- Ak štartovacie zariadenie stráca kyselinu, alebo produkuje divný
zápach, zariadenie musí byť ihneď odsunuté od zdrojov tepla alebo
od otvoreného plameňa.
- V prípade styku kyseliny akumulátora štartovacieho zariadenia s
kožou alebo odevom, ihneď opláchnite zasiahnuté miesto veľkým
množstvom vody.
- V prípade styku kyseliny akumulátora štartovacieho zariadenia s
očami, ihneď opláchnite zasiahnuté miesto veľkým množstvom vody
a vyhľadajte lekársku pomoc.
Uschovajte tento návod.
Návod je potrebný kvôli preštudovaniu upozornení a opatrení,
týkajúcich sa bezpečnosti, funkčných postupov a údržby, kvôli
zoznamu komponentov a technických údajov.
Uchovajte tento návod na bezpečnom a suchom mieste pre prípadné
ďalšie nahliadnutie.
2. ÚVOD A ZÁKLADNÝ POPIS
Určené použitie
Akumulátorové prenosné štartovacie zariadenie. Ideálne riešenie pre
tých, ktorí potrebujú núdzové štartovacie zariadenie. Jeho aplikácia
zahŕňa motorové vozidlá, automobily, plavidlá a mnoho ďalšieho.
Je plne kompatibilné s akýmkoľvek štartovacím systémom s napätím
12 voltov alebo 24 voltov (len model 12 V / 24 V).
Slúži na kontrolu stavu nabitia a štartovacej kapacity (CCA), ktorými sa
vyznačuje akumulátor vozidla, ako aj na overenie účinnosti nabíjania,
ktorými sa vyznačuje alternátor samotného vozidla.
Štartovacie zariadenie používa LÍTIOVÉ AKUMULÁTORY; preto
umožňuje mimoriadne dobrú ovládateľnosť a kompaktnosť.
Multifunkčné štartovacie zariadenie je ďalej vybavené výkonným
LED svetlom, signalizačným systémom s LED červenej farby a dvomi
výstupnými portami pre napájanie a/alebo nabíjanie elektronických
zariadení s napätím 5 V / 12 V / 16 V / 19 V.
3. POPIS ŠTARTOVACIEHO ZARIADENIA
3.1 SÚSTAVA ŠTARTOVACIEHO ZARIADENIA A JEJ HLAVNÉ ČASTI
(obr. A)
1. Multifunkčné štartovacie zariadenie.
2. Štartovacie káble s kliešťami.
3. Napájací zdroj pre nabíjanie.
4. Vstupná zásuvka typu jack pre nabíjanie štartovacieho zariadenia
prostredníctvom napájacieho zdroja, dodávaného v rámci sériovej
výbavy.
5. Vstupná zásuvka typu µUSB pre nabíjanie štartovacieho zariadenia
prostredníctvom kábla
príslušenstva.
6. Výstupná zásuvka typu jack s napätím 12 V / 16 V / 19 V - 3.5 A
7. Výstupní zásuvka typu USB s napätím 5 V / 2.1 A
8. Osvetlenie s bielymi LED.
9. Signalizácia s červenými LED.
10. Výstupná zásuvka pre štartovacie káble.
11. Ovládací panel.
3.2 OVLÁDACIE A NASTAVOVACIE PRVKY

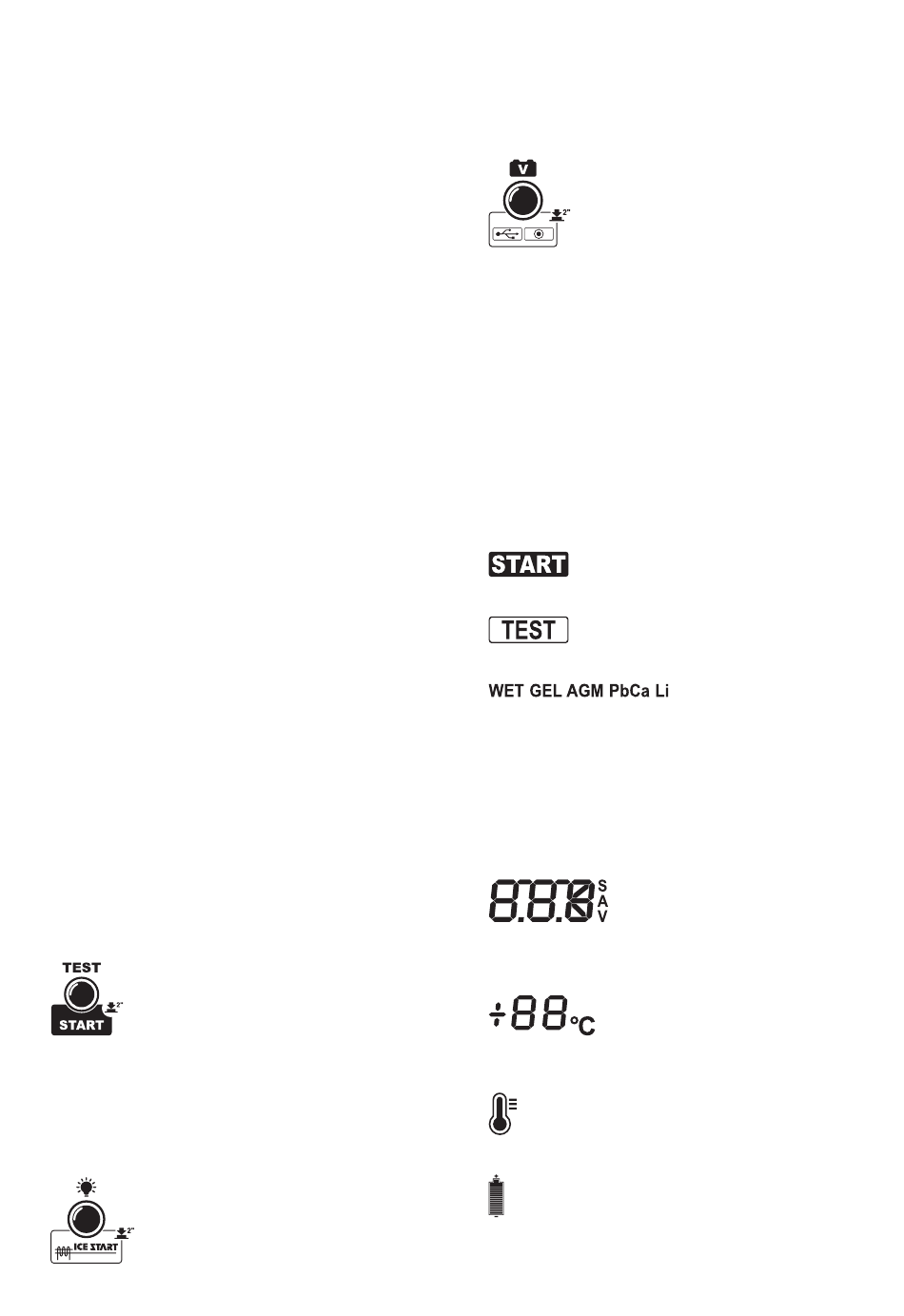

3.2.1 OVLÁDACÍ PANEL (obr. B)
Viacúčelové tlačidlo
1.
a) FUNKCIA „TEST"
Opakovaným stláčaním tohto tlačidla sa prepínajú jednotlivé
dostupné skúšobné režimy (TEST), dokiaľ sa nezobrazí
požadovaný režim.
b) FUNKCIA „START"
Pri stlačení tohto tlačidla a jeho pridržaní v stlačenom stave
najmenej po dobu 2 sekúnd dôjde k voľbe funkcie štartovania.
2. Viacúčelové tlačidlo
a) FUNKCIA ZAPNUTIA SVETIEL
dodávaného v rámci voliteľného
Opakovaným stláčaním tohto tlačidla sa prepínajú jednotlivé
dostupné režimy rozsvietenia svetiel, dokiaľ nebude vykonaná
požadovaná voľba.
b) FUNKCIA JEDNOTKY PRE OHREV Li-AKUMULÁTORA
Pri stlačení tohto tlačidla a jeho pridržania v stlačenom stave
najmenej po dobu 2 sekúnd dôjde k aktivácii jednotky ohrevu
Li-akumulátora vo vnútri štartovacieho zariadenia.
3. Viacúčelové tlačidlo
a) FUNKCIA NA VOĽBU NAPÄTIA AKUMULÁTORA VOZIDLA (len
model 12 V / 24 V)
Slúži na voľbu napätia akumulátora vozidla, ktoré je predmetom
skúšky, alebo štartovania, z dvoch dostupných hodnôt: 12 V a 24
V.
Pre model, ktorý je výhradne na 12 V nie je potrebné voliť
napätie akumulátora. V prípade pripojenia akumulátora s
nekompatibilným napätím bude na displeji signalizovaný
príslušný alarm.
b) FUNKCIA AKTIVÁCIE VÝSTUPNEJ ZÁSUVKY TYPU JACK
Pri stlačení tohto tlačidla a jeho pridržania v stlačenom stave
najmenej po dobu 2 sekúnd dôjde k aktivácii režimu pre voľbu;
opakovaným stlačením tlačidla sa prepínajú jednotlivé voľby
programovania výstupov, dokiaľ nebude vyhľadaná požadovaná
voľba. USB zásuvka je stále aktívna.
4. LCD DISPLEJ
5.
Signalizuje, že bola aktivovaná funkcia štartovania.
6.
Signalizuje, že bola aktivovaná funkcia TEST.
7.
Signalizuje, ktorá
kontrolovaného vozidla bola zvolená z 5 dostupných, a len tá bude
zobrazená:
WET: olovené akumulátory s voľným tekutým elektrolytom.
GEL: olovené, hermeticky uzatvorené akumulátory, s pevným
elektrolytom.
AGM: olovené, hermeticky uzatvorené akumulátory, s tekutým
elektrolytom na absorpčnom materiáli.
PbCa: oloveno-vápenaté akumulátory.
Li: Líthium-železo-fosfátový akumulátor (LiFePO
8.
Zobrazuje: hodnotu napätia akumulátora vozidla v skúšobnej
fáze, výsledok skúšok nabíjacej kapacity alternátora a štartovacej
kapacity akumulátoru vozidla, kódy alarmu, atď.
9.
Zobrazuje hodnotu
zariadenia.
10.
Signalizuje teplotný alarm Li-akumulátora štartovacieho zariadenia.
11.
Zobrazuje hodnotu stavu nabitia Li-akumulátora štartovacieho
zariadenia.
