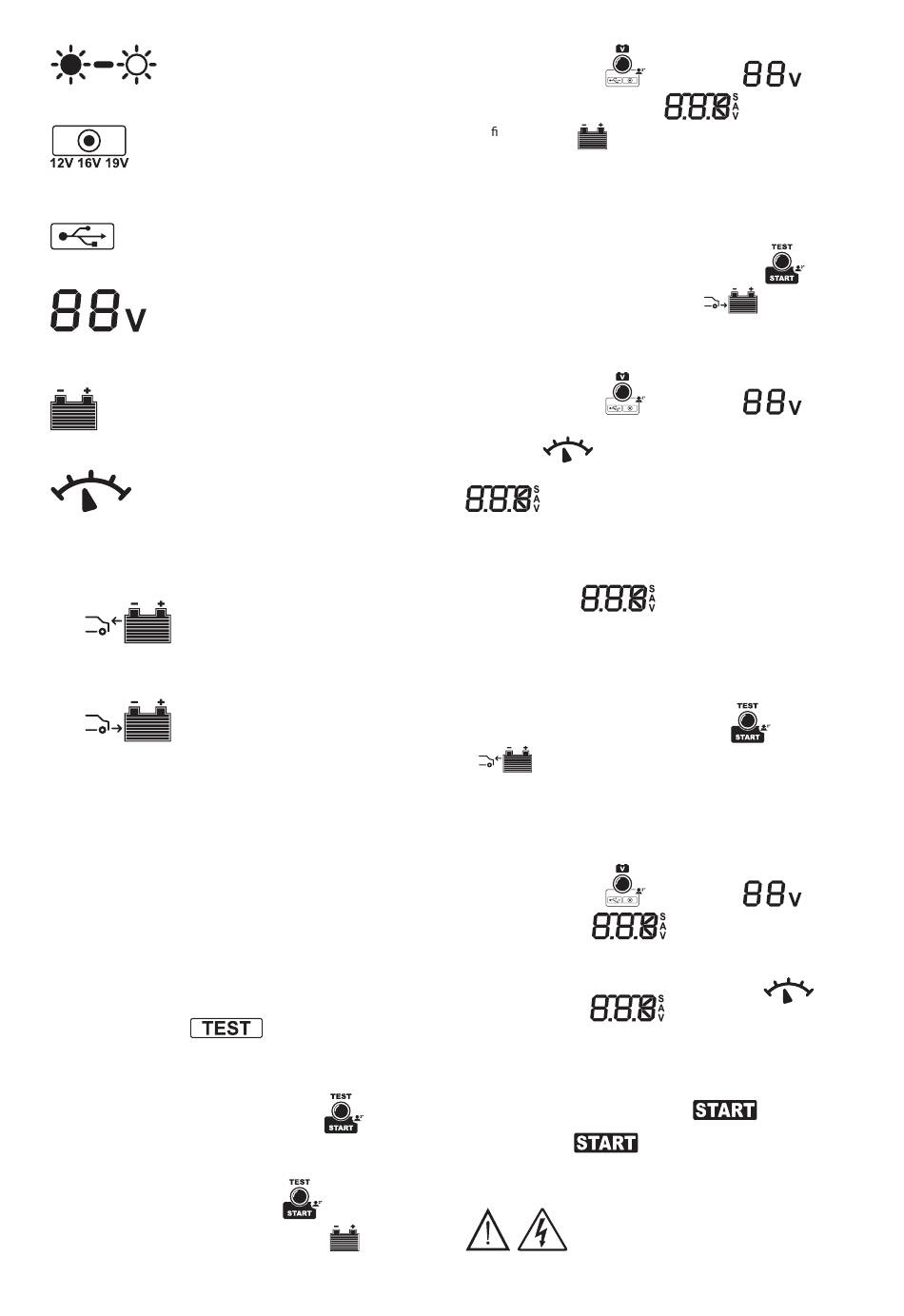

17.
ilmoittaa punaisen LED-valon syttymisen.
18.
ilmoittaa jakkipistorasian käyttöönoton näyttämällä vain kolmesta
saatavilla olevasta valitun jännitteen arvon.
19.
ilmoittaa USB-pistorasian ulostulon käyttöönoton.
20.
näyttää ajoneuvon akun valitun jännitteen 12V, 24V (vain malli
12V/24V).
21.
näyttää ajoneuvon akun lataustilan.
22.
ilmoittaa, että käynnistin
vaihtovirtageneraattorin lataustehon testauksen sekä ajoneuvon
akun käynnistyskyvyn (CCA) testauksen pyytämää mittausta
varten.
21-23-24.
ilmoittaa ajoneuvon akun
valinnan.
21-23-25.
ilmoittaa ajoneuvon
tarkastustestin valinnan.
4. ASENNUS
KÄYNNISTIMEN SIJOITUS
Aseta käynnistin toiminnan ajaksi vakaasti vaakasuuntaiselle ja
tasaiselle pinnalle.
TOIMINTOTAPA
Käynnistin syttyy testaustavassa ja näytölle tulee valo painettaessa
mitä tahansa painiketta tai liitettäessä ulostulopihdit ajoneuvon
akun liittimiin. Näytön valo sammuu itsestään, kun pihdit
irrotetaan ajoneuvon akun liittimistä eikä painikkeisiin kosketa yli
3 minuuttiin. Käynnistin sammuu kokonaan kun: pihdit irrotetaan,
painikkeisiin ei kosketa yli 3 minuuttiin eikä USB-ulostulo-, jakki- ja
sisääntulopistorasioissa ole absorbointia.
4.1 Toiminta TEST-tavassa
Mittaa ajoneuvon akun lataustilan, sen kyvyn käynnistää se sekä
vaihtovirtageneraattorin lataustehon. Liitä mittauksia varten pihdit
ajoneuvon akun liittimiin napaisuudet oikein.
Mittaus valintaan painamalla toistuvasti painiketta
4.1.1 AJONEUVON AKUN TESTAUS
Mittaa jännitteen akun liittimissä ja laskee sen lataustilan.
Menettely
- Valitse painamalla toistuvasti painiketta
WET GEL AGM PbCa Li sekä akun testaustoiminto
- Liitä ensin punainen pihti POS. (+) akun liittimeen POS. (+), liitä
sitten musta pihti NEG. (-) ajoneuvon runkoon tai ajoneuvon akun
vastaanottaa
käynnistyskyvyn tarkastustestin
vaihtovirtageneraattorin lataustehon
.
, valmistustekniikka
.
liittimeen NEG. (-), ellei sitä ole tehty aiemmin.
- Valitse painikkeella
12V/24V).
Mitattu jännite näytetään näytöllä
graa sesti näytöllä
4.1.2 AJONEUVON VAIHTOVIRTAGENERAATTORIN LATAUSTEHON
TESTAUS
Mittaa ajoneuvon vaihtovirtageneraattorin lataustehon.
Menettely
Mittauksen tekemiseksi oikein ei ole tarvittavaa sammuttaa ajoneuvon
moottoria.
- Valitse painamalla
testitoiminto (vaihtovirtageneraattori)
- Liitä ensin punainen pihti POS. (+) akun liittimeen POS. (+), liitä
sitten musta pihti NEG. (-) ajoneuvon runkoon tai ajoneuvon akun
liittimeen NEG. (-), ellei sitä ole tehty aiemmin.
- Valitse painikkeella
12V/24V); tietojen vastaanottomenettely mittausta varten merkitään
symbolilla
Jos ajoneuvon moottori on sammutettu, ilmestyy viesti "Bad" näytölle
.
tietoja - Käynnistä ajoneuvon moottori, jos se ei ole käynnissä, laittaen se
noin 1500 krs/min;
- Sytytä kaikki valot (kaukovalot, huomiovalaisimet jne.) sekä kaikki
lisälaitteet (ilmastointi, autoradio).
- Tarkasta näytöltä
- "OK" - LATAUS POSITIIVINEN;
- "SUF" - LATAUS RIITTÄVÄ;
- "BAD" - LATAUS RIITTÄMÄTÖN.
4.1.3 AJONEUVON AKUN KÄYNNISTYSKYVYN TESTAUS (CCA)
Mittaa ajoneuvon akun käynnistyskyvyn
Menettely
- Valitse painamalla toistuvasti painiketta
käynnistyskyvyn testitoiminto.
- Varmista, että käynnistettävä ajoneuvo tai vene on sammutettu
(katkaisin tai käynnistysavain OFF-asennossa).
- Liitä ensin punainen pihti POS. (+) akun liittimeen POS. (+), liitä
sitten musta pihti NEG. (-) ajoneuvon runkoon tai ajoneuvon akun
liittimeen NEG. (-), ellei sitä ole tehty aiemmin.
- Valitse painikkeella
12V/24V).
- Viesti "Go" näytöllä
odotuksen.
- Käynnistä ajoneuvon moottori, tietojen vastaanottomenettelyn
aloitus mittausta varten ilmoitetaan kuvakkeella
- Tarkasta näytöltä
testin tulos:
- "OK" - KÄYNNISTYSKYKY POSITIIVINEN;
- "SUF" - KÄYNNISTYSKYKY RIITTÄVÄ;
- "BAD" - KÄYNNISTYSKYKY RIITTÄMÄTÖN.
4.2 TOIMINTA KÄYNNISTYSTAVASSA
KÄYNNISTYS-tapa
12V ja 24V, ja käynnistin tuottaa ajoneuvon käynnistykseen tarvittavaa
virtaa, mikäli sen akun kyky on riittämätön. Jos ajoneuvon akku on
täysin tyhjä, suositellaan esilatauksen tekemistä ennen etenemistä.
mustaa ja punaista pihtiä joutumasta kosketuksiin keskenään tai
koskettamasta yhteistä johdinta!
- 86 -
akun jännite
ja akun lataustila näkyy
.
toistuvasti painiketta
akun jännite
.
vaihtovirtageneraattorin testin tulos:
akun jännite
ilmoittaa ajoneuvon käynnistyksen
ajoneuvon akun käynnistyskyvyn
on saatavilla ajoneuvoille, joissa on akut
HUOMIO: noudata ohjeita toimimalla tarkasti
alla annetussa järjestyksessä!
(vain malli
latauksen
.
(vain malli
ajoneuvon akun
(vain malli
.
Estä aina
